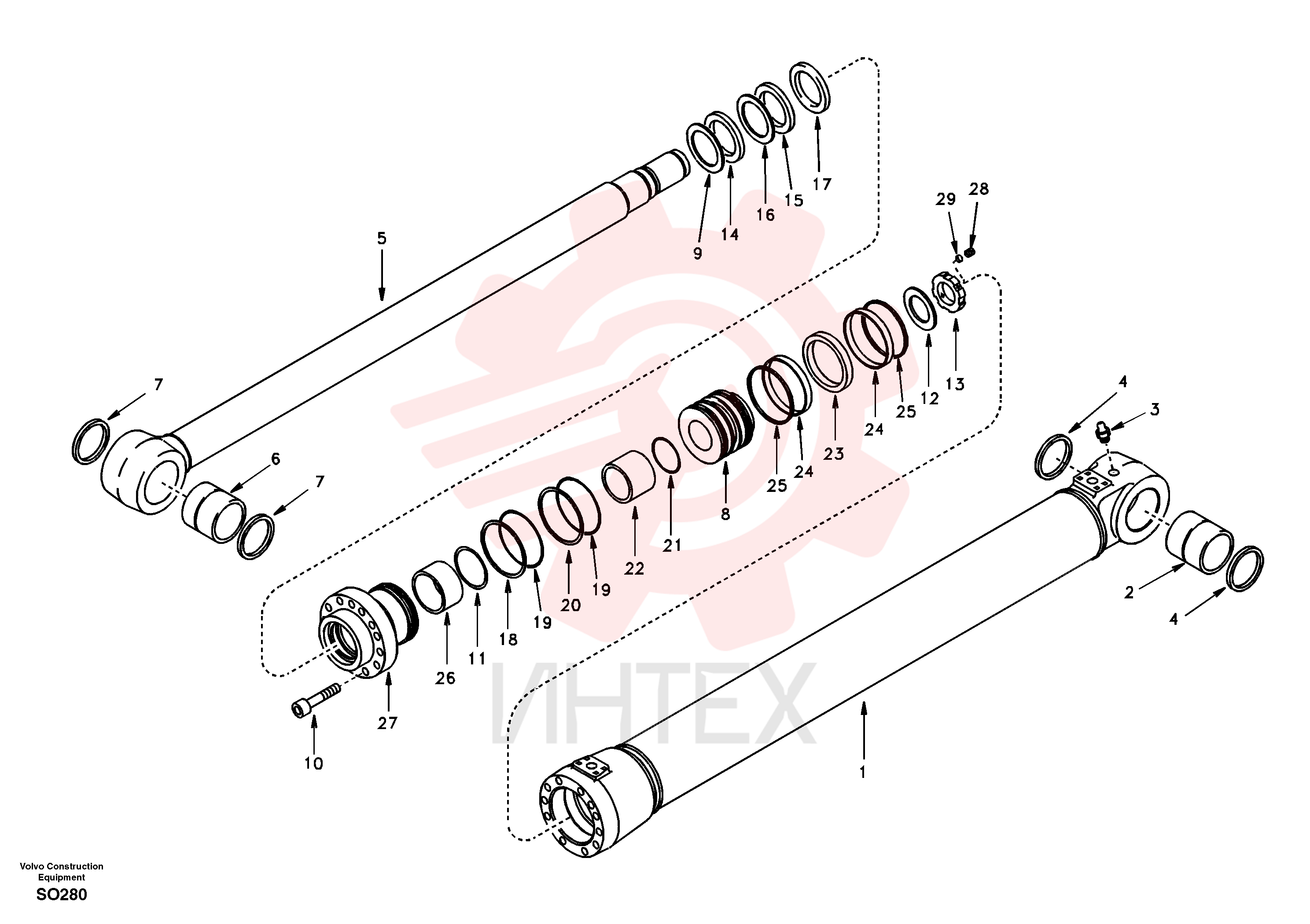

VOE 14505440 Гидроцилиндр стрелы (часть 2)

VOE 14505440 Гидроцилиндр стрелы (часть 2)

— VOE 14505440

  • VOE 14505440 - Гидроцилиндр стрелы

1 SA 14507363

  • SA 14507363 - Трубка

2 SA 1146-02410

  • SA 1146-02410 - Втулка

3 SA 9481-10003

  • SA 9481-10003 - Ниппель

4 SA 9561-08010

  • SA 9561-08010 - Сальник

5 VOE 14501142

  • VOE 14501142 - Щуп

6 SA 1146-02380

  • SA 1146-02380 - Втулка

7 SA 9561-08010

  • SA 9561-08010 - Сальник

8 SA 1146-02470

  • SA 1146-02470 - Поршень

9 SA 9556-07500

  • SA 9556-07500 - Кольцо стопорное

10 SA 9016-21612

  • SA 9016-21612 - Болт

11 SA 9557-06500

  • SA 9557-06500 - Кольцо стопорное

12 SA 9216-06520

  • SA 9216-06520 - Шайба стопорная

13 SA 1146-06920

  • SA 1146-06920 - Гайка стопорная

14 SA 9564-20750

  • SA 9564-20750 - Сальник

15 SA 9563-20751

  • SA 9563-20751 - Сальник

16 SA 9567-20751

  • SA 9567-20751 - Кольцо

17 SA 1146-07950

  • SA 1146-07950 - Штамп закрывающий

18 SA 9566-31050

  • SA 9566-31050 - Кольцо

19 SA 9511-12105

  • SA 9511-12105 - Кольцо уплотнительное (О-кольцо)

20 SA 9566-11050

  • SA 9566-11050 - Кольцо

21 SA 9511-12060

  • SA 9511-12060 - Кольцо уплотнительное (О-кольцо)

22 VOE 14506316

  • VOE 14506316 - Подушка

23 SA 9562-11150

  • SA 9562-11150 - Сальник

24 SA 9565-11150

  • SA 9565-11150 - Кольцо

25 SA 9568-01150

  • SA 9568-01150 - Сальник

26 SA 9612-07540

  • SA 9612-07540 - Втулка

27 SA 1146-02420

  • SA 1146-02420 - Головка

28 SA 9023-10802

  • SA 9023-10802 - Винт установочный

28 SA 9023-10802

  • SA 9023-10802 - Винт установочный

29 SA 1146-06870

  • SA 1146-06870 - Шайба упорная / Прокладка

29 SA 1146-06870

  • SA 1146-06870 - Шайба упорная / Прокладка

100 SA 8148-13011

  • SA 8148-13011 - Комплект уплотнений
  • Комплект
