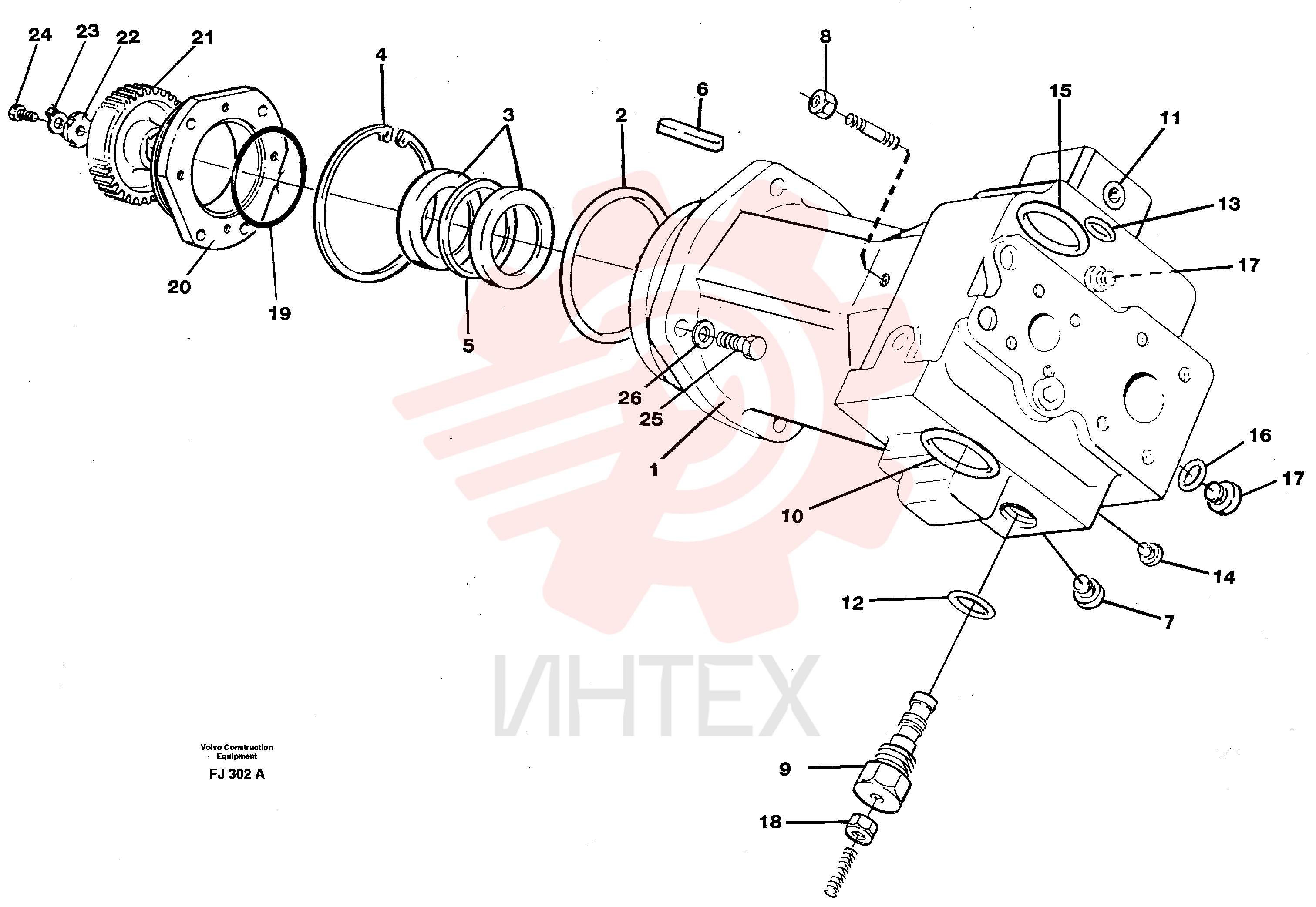

VOE 14344193 Гидронасос (основной насос) (часть 1)

VOE 14344193 Гидронасос (основной насос) (часть 1)

— VOE 14344193

  • VOE 14344193 - Гидронасос (основной насос)
  • Серийный № 2782-

1 VOE 14214127

  • VOE 14214127 - Гидронасос (основной насос)
  • P1
  • Серийный № -2781

2 VOE 14023392

  • VOE 14023392 - Кольцо уплотнительное (О-кольцо)

3 VOE 14211695

  • VOE 14211695 - Сальник

4 VOE 14211693

  • VOE 14211693 - Кольцо стопорное

5 VOE 14211698

  • VOE 14211698 - Вставка

6 VOE 14211705

  • VOE 14211705 - Клин

7 VOE 14211625

  • VOE 14211625 - Заглушка трубы

8 VOE 14212124

  • VOE 14212124 - Гайка

9 VOE 11702351

  • VOE 11702351 - Клапан регулирующий (распределительный)

10 VOE 14026437

  • VOE 14026437 - Кольцо уплотнительное (О-кольцо)

11 VOE 14211624

  • VOE 14211624 - Заглушка трубы
  • Серийный № -2273

11 VOE 936443

  • VOE 936443 - Ниппель диагностический
  • Серийный № 2274-

12 VOE 14012277

  • VOE 14012277 - Кольцо уплотнительное (О-кольцо)

13 VOE 14023176

  • VOE 14023176 - Кольцо уплотнительное (О-кольцо)

14 VOE 14212798

  • VOE 14212798 - Ниппель диагностический
  • Серийный № 2274-

14 VOE 14212125

  • VOE 14212125 - Заглушка трубы
  • Серийный № -2273

15 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

15 VOE 13948699

  • VOE 13948699 - Кольцо уплотнительное (О-кольцо)

16 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

16 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

17 VOE 11702159

  • VOE 11702159 - Заглушка трубы

18 VOE 14211724

  • VOE 14211724 - Гайка

19 VOE 977025

  • VOE 977025 - Кольцо уплотнительное (О-кольцо)

19 VOE 977025

  • VOE 977025 - Кольцо уплотнительное (О-кольцо)

20 VOE 14238227

  • VOE 14238227 - Крышка

21 VOE 14238228

  • VOE 14238228 - Шестерня

22 VOE 14053720

  • VOE 14053720 - Шайба

23 VOE 14053721

  • VOE 14053721 - Планка замка ответная

24 VOE 13955295

  • VOE 13955295 - Болт

24 VOE 13955295

  • VOE 13955295 - Болт

25 VOE 14014659

  • VOE 14014659 - Болт

25 VOE 14014659

  • VOE 14014659 - Болт

26 VOE 976945

  • VOE 976945 - Шайба

26 VOE 976945

  • VOE 976945 - Шайба
