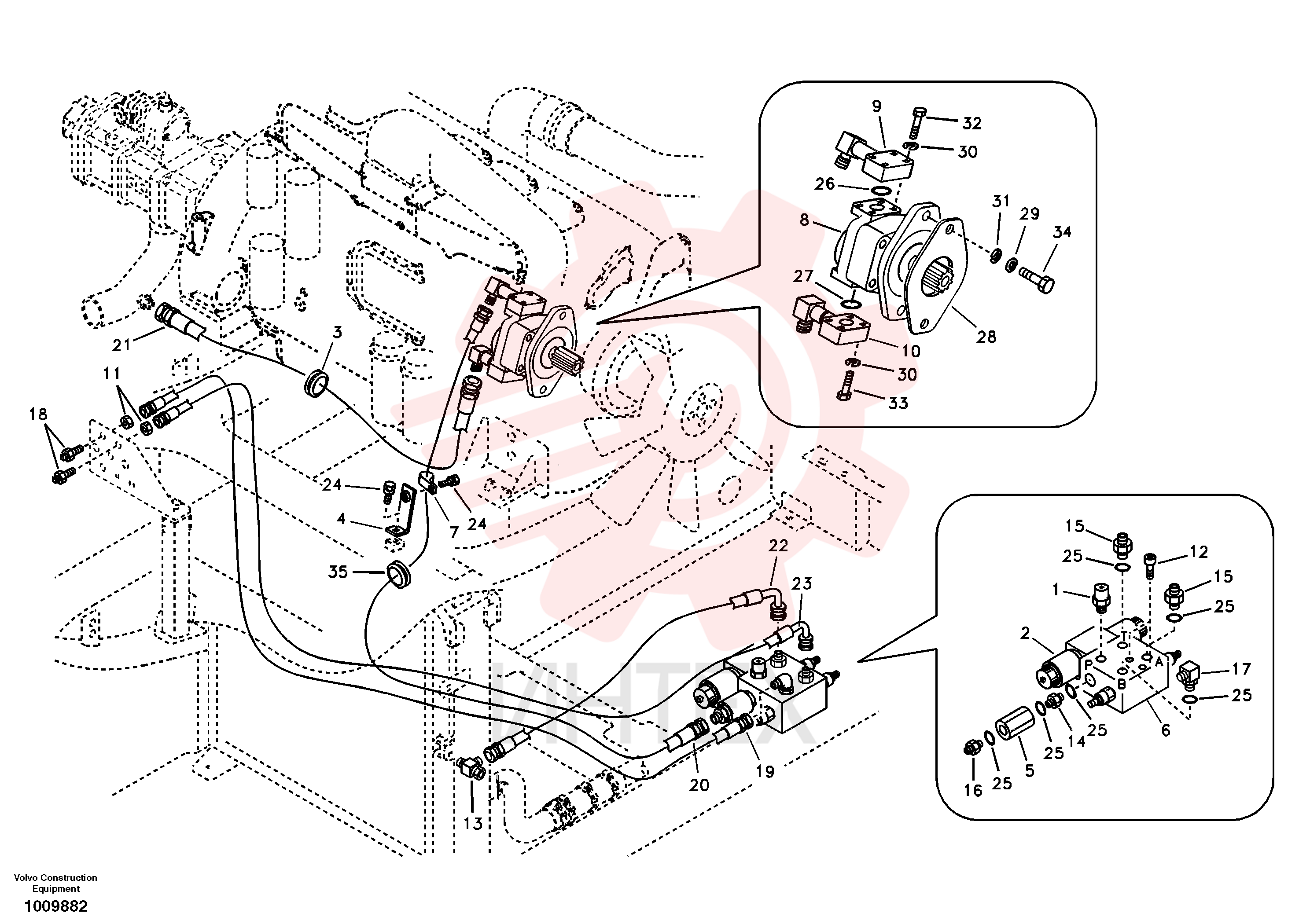

VOE 984350 Винт с внутренним шестигранником

VOE 984350 Винт с внутренним шестигранником

— VOE 984350

  • VOE 984350 - Винт с внутренним шестигранником
  • Серийный № 10166-

— SA 9451-06231

  • SA 9451-06231 - Шланг в сборе
  • Серийный № 10019-

— VOE 14500110

  • VOE 14500110 - Клапан предохранительный (разгрузочный
  • сброса давления)

— VOE 984084

  • VOE 984084 - Винт с внутренним шестигранником
  • Серийный № 10166-

— VOE 984085

  • VOE 984085 - Винт с внутренним шестигранником
  • Серийный № 10166-

1 VOE 14609529

  • VOE 14609529 - Ниппель

2 SA 1042-11981

  • SA 1042-11981 - Клапан встроенный в сборе

3 VOE 14529107

  • VOE 14529107 - Втулка уплотнительная

4 SA 1125-00650

  • SA 1125-00650 - Кронштейн

5 SA 1142-07900

  • SA 1142-07900 - Клапан обратный

6 SA 1142-30640

  • SA 1142-30640 - Клапан

7 VOE 14500296

  • VOE 14500296 - Скоба (хомут)

7 VOE 14500296

  • VOE 14500296 - Скоба (хомут)

8 VOE 14505879

  • VOE 14505879 - Насос пилотный (шестерённый)

8 VOE 14505879

  • VOE 14505879 - Насос

9 VOE 14506631

  • VOE 14506631 - Фланец

10 VOE 14512811

  • VOE 14512811 - Фланец

11 SA 2043-00120

  • SA 2043-00120 - Гайка

11 SA 2043-00120

  • SA 2043-00120 - Гайка шестигранная

12 SA 9016-21013

  • SA 9016-21013 - Болт
  • Серийный № 10001-10165

13 SA 9411-91310

  • SA 9411-91310 - Ниппель Т-образный

13 SA 9411-91310

  • SA 9411-91310 - Ниппель Т-образный

14 SA 9411-96030

  • SA 9411-96030 - Соединитель

15 SA 9412-11030

  • SA 9412-11030 - Соединитель

16 SA 9412-11140

  • SA 9412-11140 - Соединитель

17 SA 9413-11020

  • SA 9413-11020 - Угольник

18 SA 9416-11101

  • SA 9416-11101 - Соединитель

19 SA 9451-03559

  • SA 9451-03559 - Шланг

20 SA 9451-04565

  • SA 9451-04565 - Шланг

21 SA 9451-06228

  • SA 9451-06228 - Шланг в сборе
  • Серийный № 10001-10018

22 SA 9453-03220

  • SA 9453-03220 - Шланг

22 SA 9453-03220

  • SA 9453-03220 - Шланг

23 SA 9453-03559

  • SA 9453-03559 - Шланг в сборе

24 VOE 946471

  • VOE 946471 - Винт с фланцем

24 VOE 946471

  • VOE 946471 - Винт с фланцем

25 SA 9511-12014

  • SA 9511-12014 - Кольцо уплотнительное (О-кольцо)

26 SA 9512-02214

  • SA 9512-02214 - Кольцо уплотнительное (О-кольцо)

27 SA 9512-02219

  • SA 9512-02219 - Кольцо уплотнительное (О-кольцо)

28 SA 3048-00180

  • SA 3048-00180 - Прокладка

29 SA 9211-12000

  • SA 9211-12000 - Шайба

29 SA 9211-12000

  • SA 9211-12000 - Шайба

30 VOE 955922

  • VOE 955922 - Шайба пружинная

30 VOE 955922

  • VOE 955922 - Шайба пружинная

31 VOE 955923

  • VOE 955923 - Шайба пружинная

31 VOE 955923

  • VOE 955923 - Шайба пружинная

32 VOE 967636

  • VOE 967636 - Винт с внутренним шестигранником
  • Серийный № 10001-10165

32 VOE 967636

  • VOE 967636 - Винт с внутренним шестигранником
  • Серийный № 10001-10165

33 VOE 967637

  • VOE 967637 - Винт с внутренним шестигранником
  • Серийный № 10001-10165

33 VOE 967637

  • VOE 967637 - Винт с внутренним шестигранником
  • Серийный № 10001-10165

34 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

34 VOE 978933

  • VOE 978933 - Винт с шестигранной головкой

35 SA 9751-16427

  • SA 9751-16427 - Втулка уплотнительная
  • Серийный № 10055-

35 SA 9751-16427

  • SA 9751-16427 - Втулка уплотнительная
  • Серийный № 10055-
