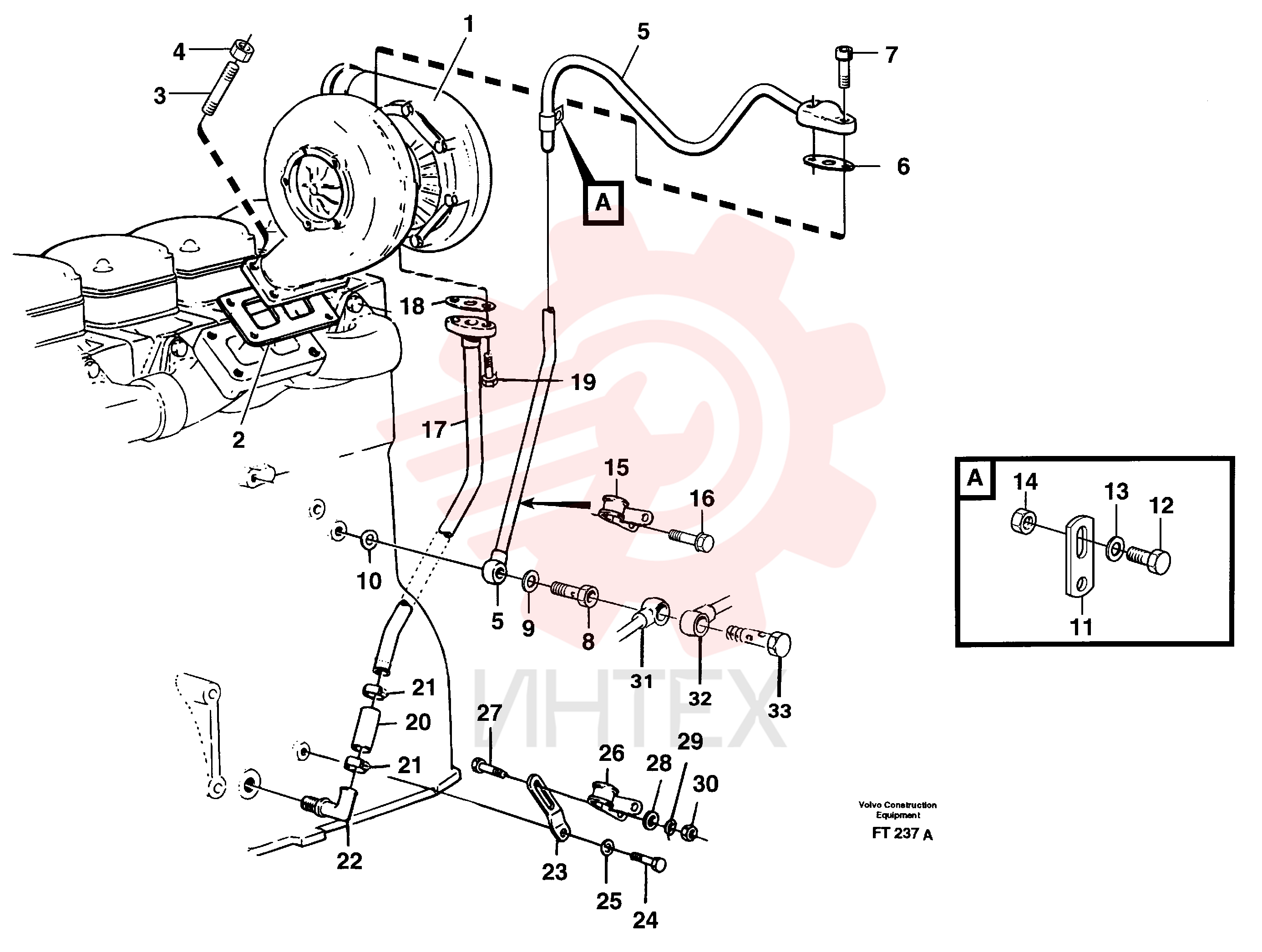

VOE 11033938 Турбокомпрессор (турбина)

VOE 11033938 Турбокомпрессор (турбина)

1 VOE 11033938

  • VOE 11033938 - Турбокомпрессор (турбина)

2 VOE 8194365

  • VOE 8194365 - Прокладка

2 VOE 8194365

  • VOE 8194365 - Прокладка

3 VOE 8194545

  • VOE 8194545 - Шпилька

4 VOE 8194568

  • VOE 8194568 - Гайка

5 VOE 11031000

  • VOE 11031000 - Труба подачи масла

6 VOE 420641

  • VOE 420641 - Прокладка

6 VOE 420641

  • VOE 420641 - Прокладка

7 VOE 13946173

  • VOE 13946173 - Винт

7 VOE 13946173

  • VOE 13946173 - Болт

8 VOE 479464

  • VOE 479464 - Винт полый

9 VOE 942703

  • VOE 942703 - Прокладка

9 VOE 942703

  • VOE 942703 - Прокладка

10 VOE 11700303

  • VOE 11700303 - Сальник

11 VOE 13965535

  • VOE 13965535 - Кронштейн

12 VOE 950046

  • VOE 950046 - Болт

12 VOE 950046

  • VOE 950046 - Винт с крестообразным шлицем

13 VOE 13941906

  • VOE 13941906 - Шайба

13 VOE 13941906

  • VOE 13941906 - Шайба

14 VOE 955825

  • VOE 955825 - Гайка шестигранная

14 VOE 955825

  • VOE 955825 - Гайка

15 VOE 13946834

  • VOE 13946834 - Зажим

15 VOE 13946834

  • VOE 13946834 - Зажим

16 VOE 942402

  • VOE 942402 - Винт с фланцем

16 VOE 942402

  • VOE 942402 - Винт с фланцем

17 VOE 11031253

  • VOE 11031253 - Трубка

18 VOE 420643

  • VOE 420643 - Прокладка

18 VOE 420643

  • VOE 420643 - Прокладка

19 VOE 13965215

  • VOE 13965215 - Винт с фланцем

20 VOE 466328

  • VOE 466328 - Шланг

21 VOE 13943474

  • VOE 13943474 - Хомут шланговый

22 VOE 479959

  • VOE 479959 - Ниппель

23 VOE 13965556

  • VOE 13965556 - Кронштейн

24 VOE 955534

  • VOE 955534 - Винт с шестигранной головкой

24 VOE 955534

  • VOE 955534 - Винт с шестигранной головкой

25 VOE 13942336

  • VOE 13942336 - Шайба пружинная

25 VOE 13942336

  • VOE 13942336 - Шайба пружинная

26 VOE 952635

  • VOE 952635 - Зажим

26 VOE 952635

  • VOE 952635 - Зажим

27 VOE 950046

  • VOE 950046 - Болт

27 VOE 950046

  • VOE 950046 - Винт с крестообразным шлицем

28 VOE 955893

  • VOE 955893 - Шайба

28 VOE 955893

  • VOE 955893 - Шайба

29 VOE 13941906

  • VOE 13941906 - Шайба

29 VOE 13941906

  • VOE 13941906 - Шайба

30 VOE 955825

  • VOE 955825 - Гайка шестигранная

30 VOE 955825

  • VOE 955825 - Гайка
