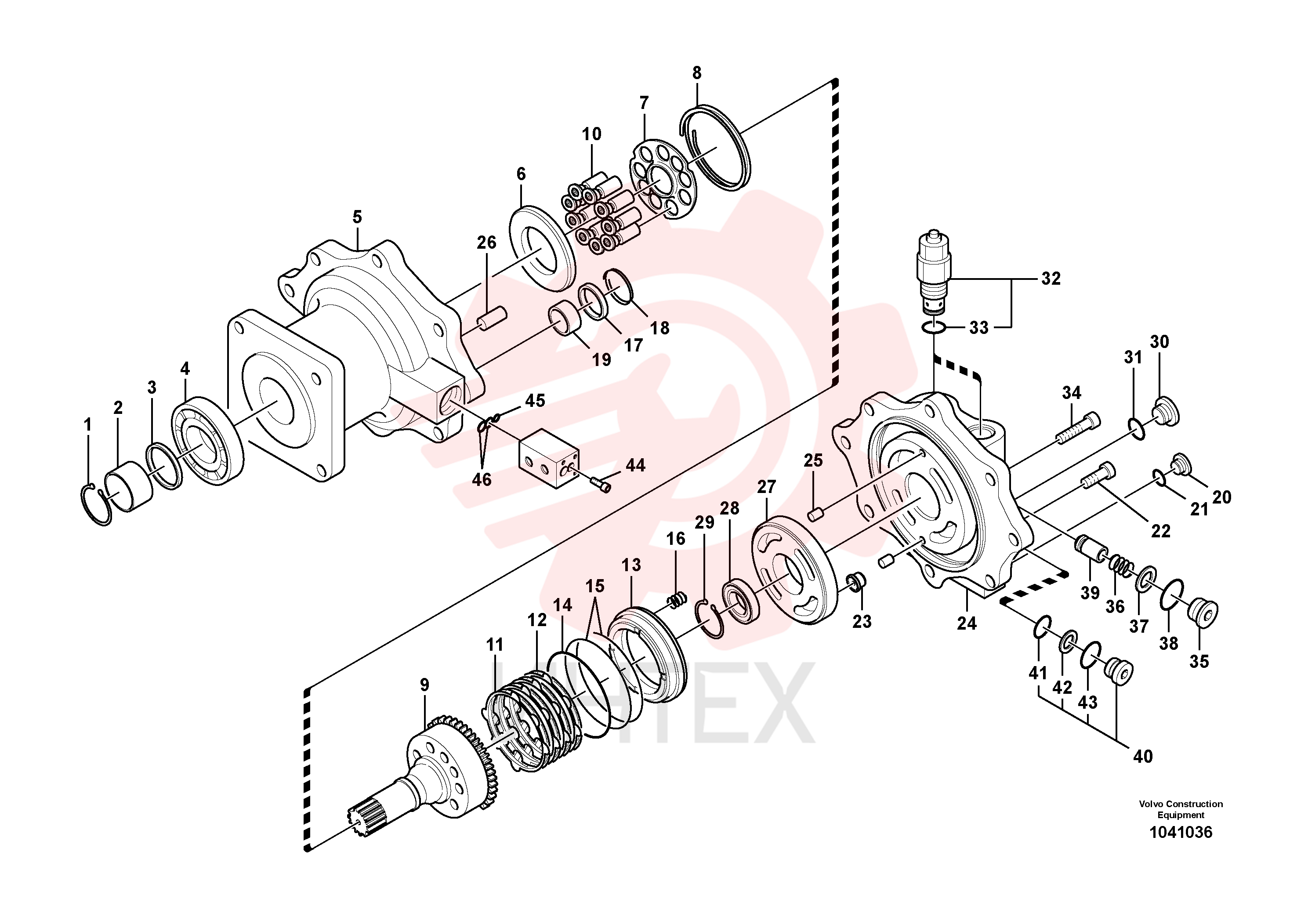

VOE 14608434 Редуктор поворотный (Гидромотор поворота платформы)

VOE 14608434 Редуктор поворотный (Гидромотор поворота платформы)

— VOE 14608434

  • VOE 14608434 - Редуктор поворотный (Гидромотор поворота платформы)

1 SA 8230-01090

  • SA 8230-01090 - Кольцо стопорное

2 SA 8230-04460

  • SA 8230-04460 - Кольцо

3 SA 8230-00910

  • SA 8230-00910 - Кольцо уплотнительное

4 SA 7177-03140

  • SA 7177-03140 - Подшипник

5 VOE 14512779

  • VOE 14512779 - Картер (корпус)

6 SA 8230-04390

  • SA 8230-04390 - Пластина

7 SA 8230-04400

  • SA 8230-04400 - Пластина

8 SA 8230-04300

  • SA 8230-04300 - Пружина

10 VOE 14512780

  • VOE 14512780 - Поршень

11 SA 8230-22940

  • SA 8230-22940 - Диск фрикционный

12 SA 8230-22950

  • SA 8230-22950 - Пластина

13 SA 8230-04090

  • SA 8230-04090 - Поршень

14 SA 8230-00260

  • SA 8230-00260 - Кольцо уплотнительное (О-кольцо)

15 SA 8230-00270

  • SA 8230-00270 - Кольцо уплотнительное (О-кольцо)

16 SA 8230-04270

  • SA 8230-04270 - Пружина

17 SA 8230-00901

  • SA 8230-00901 - Кольцо уплотнительное

18 SA 8230-04310

  • SA 8230-04310 - Пружина

19 SA 8230-04350

  • SA 8230-04350 - Пружина

20 SA 14552099

  • SA 14552099 - Крышка

21 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

21 VOE 932039

  • VOE 932039 - Кольцо уплотнительное (О-кольцо)

22 SA 8230-00630

  • SA 8230-00630 - Болт

23 SA 8230-04120

  • SA 8230-04120 - Поршень

24 VOE 14512781

  • VOE 14512781 - Крышка

25 SA 8230-00560

  • SA 8230-00560 - Палец

26 SA 9324-21317

  • SA 9324-21317 - Палец

26 SA 9324-21317

  • SA 9324-21317 - Палец

27 VOE 14602310

  • VOE 14602310 - Пластина

28 SA 8230-00840

  • SA 8230-00840 - Подшипник игольчатый

29 SA 8230-01100

  • SA 8230-01100 - Кольцо стопорное

30 VOE 14552450

  • VOE 14552450 - Крышка

31 VOE 932041

  • VOE 932041 - Кольцо уплотнительное (О-кольцо)

31 VOE 932041

  • VOE 932041 - Кольцо уплотнительное (О-кольцо)

32 VOE 14602309

  • VOE 14602309 - Клапан предохранительный (разгрузочный
  • сброса давления)

33 VOE 983529

  • VOE 983529 - Кольцо уплотнительное (О-кольцо)

33 VOE 983529

  • VOE 983529 - Кольцо уплотнительное (О-кольцо)

34 SA 8230-00600

  • SA 8230-00600 - Болт

34 SA 8230-00600

  • SA 8230-00600 - Болт

35 SA 8230-11610

  • SA 8230-11610 - Крышка

36 SA 8230-12860

  • SA 8230-12860 - Пружина

36 SA 8230-12860

  • SA 8230-12860 - Пружина

37 VOE 14880821

  • VOE 14880821 - Кольцо

38 VOE 983525

  • VOE 983525 - Кольцо уплотнительное (О-кольцо)

38 VOE 983525

  • VOE 983525 - Кольцо уплотнительное (О-кольцо)

39 SA 8230-11110

  • SA 8230-11110 - Клапан обратный

40 VOE 14508590

  • VOE 14508590 - Клапан

41 VOE 983503

  • VOE 983503 - Кольцо уплотнительное (О-кольцо)

41 VOE 983503

  • VOE 983503 - Кольцо уплотнительное (О-кольцо)

42 SA 9566-10180

  • SA 9566-10180 - Кольцо

42 SA 9566-10180

  • SA 9566-10180 - Кольцо

43 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

43 VOE 990557

  • VOE 990557 - Кольцо уплотнительное (О-кольцо)

44 SA 8230-00610

  • SA 8230-00610 - Болт

45 SA 8230-00160

  • SA 8230-00160 - Кольцо уплотнительное (О-кольцо)

46 SA 8230-00190

  • SA 8230-00190 - Кольцо уплотнительное (О-кольцо)

46 SA 8230-00190

  • SA 8230-00190 - Кольцо уплотнительное (О-кольцо)

100 VOE 14602311

  • VOE 14602311 - Уплотнение
