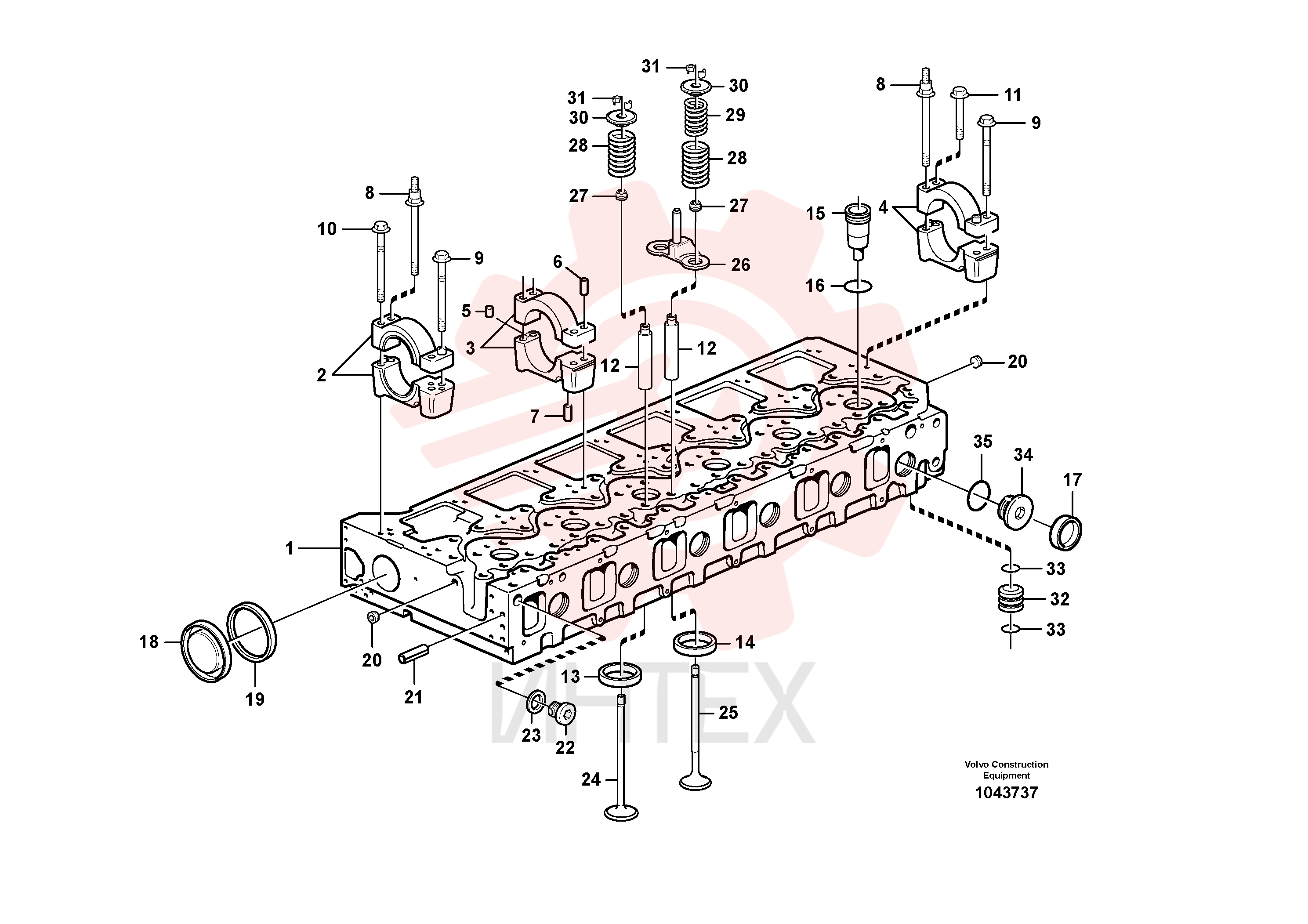

VOE 3165025 Пробка (заглушка) (часть 2)

VOE 3165025 Пробка (заглушка) (часть 2)

— VOE 3165025

  • VOE 3165025 - Пробка (заглушка)

— VOE 3165025

  • VOE 3165025 - Пробка (заглушка)

— VOE 20560797

  • VOE 20560797 - Головка блока цилиндров

— VOE 24426420

  • VOE 24426420 - Головка блока цилиндров

1 VOE 20478371

  • VOE 20478371 - Головка блока цилиндров

2 VOE 3165130

  • VOE 3165130 - Корпус подшипника

2 VOE 3165130

  • VOE 3165130 - Корпус подшипника

3 VOE 3165133

  • VOE 3165133 - Корпус подшипника

3 VOE 3165133

  • VOE 3165133 - Корпус подшипника

4 VOE 3165136

  • VOE 3165136 - Корпус подшипника

4 VOE 3165136

  • VOE 3165136 - Корпус подшипника

5 VOE 950542

  • VOE 950542 - Палец

6 VOE 1677189

  • VOE 1677189 - Палец

6 VOE 1677189

  • VOE 1677189 - Палец

6 VOE 1677189

  • VOE 1677189 - Втулка (распорная)

7 VOE 950562

  • VOE 950562 - Палец

8 VOE 8170626

  • VOE 8170626 - Шпилька

8 VOE 8170626

  • VOE 8170626 - Шпилька

9 VOE 1547889

  • VOE 1547889 - Болт

9 VOE 1547889

  • VOE 1547889 - Болт

10 VOE 1547888

  • VOE 1547888 - Болт

10 VOE 1547888

  • VOE 1547888 - Болт

11 VOE 1677283

  • VOE 1677283 - Болт

11 VOE 1677283

  • VOE 1677283 - Болт

12 VOE 20905400

  • VOE 20905400 - Направляющая клапана

12 VOE 20905400

  • VOE 20905400 - Направляющая клапана

13 VOE 20459329

  • VOE 20459329 - Седло клапана
  • Впуск

13 VOE 20459329

  • VOE 20459329 - Седло клапана
  • Впуск

14 VOE 3169366

  • VOE 3169366 - Клапан
  • Выхлоп

14 VOE 3169366

  • VOE 3169366 - Клапан
  • Выхлоп

15 VOE 3183368

  • VOE 3183368 - Втулка (распорная)

15 VOE 3183368

  • VOE 3183368 - Втулка (распорная)

16 VOE 20536487

  • VOE 20536487 - Кольцо уплотнительное (О-кольцо)

16 VOE 20536487

  • VOE 20536487 - Кольцо уплотнительное (О-кольцо)

17 VOE 8131707

  • VOE 8131707 - Заглушка

17 VOE 8131707

  • VOE 8131707 - Заглушка

18 VOE 8170553

  • VOE 8170553 - Заглушка

18 VOE 8170553

  • VOE 8170553 - Заглушка

19 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

19 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

20 VOE 990830

  • VOE 990830 - Пробка (заглушка)
  • M14

21 VOE 422426

  • VOE 422426 - Палец

22 VOE 20441335

  • VOE 20441335 - Пробка (заглушка)

22 VOE 20441335

  • VOE 20441335 - Пробка (заглушка)

23 VOE 13947281

  • VOE 13947281 - Прокладка

23 VOE 13947281

  • VOE 13947281 - Прокладка

24 VOE 20459326

  • VOE 20459326 - Клапан впускной

24 VOE 20459326

  • VOE 20459326 - Клапан впускной

25 VOE 20441945

  • VOE 20441945 - Клапан выпускной

25 VOE 20441945

  • VOE 20441945 - Клапан выпускной

26 VOE 1677963

  • VOE 1677963 - Палец направляющий

26 VOE 1677963

  • VOE 1677963 - Палец направляющий

27 VOE 859171

  • VOE 859171 - Уплотнение клапана

27 VOE 859171

  • VOE 859171 - Уплотнение клапана

28 VOE 21310068

  • VOE 21310068 - Пружина клапана

29 VOE 3183211

  • VOE 3183211 - Пружина клапана

29 VOE 3183211

  • VOE 3183211 - Пружина клапана

30 VOE 1546487

  • VOE 1546487 - Шайба пружины клапана

30 VOE 1546487

  • VOE 1546487 - Шайба пружины клапана

31 VOE 1677875

  • VOE 1677875 - Цанга клапана

32 VOE 20463179

  • VOE 20463179 - Адаптер

33 VOE 13949721

  • VOE 13949721 - Кольцо уплотнительное (О-кольцо)

33 VOE 13949721

  • VOE 13949721 - Кольцо уплотнительное (О-кольцо)

34 VOE 3155171

  • VOE 3155171 - Пробка (заглушка)

34 VOE 3155171

  • VOE 3155171 - Пробка (заглушка)

35 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)

35 VOE 949659

  • VOE 949659 - Кольцо уплотнительное (О-кольцо)
