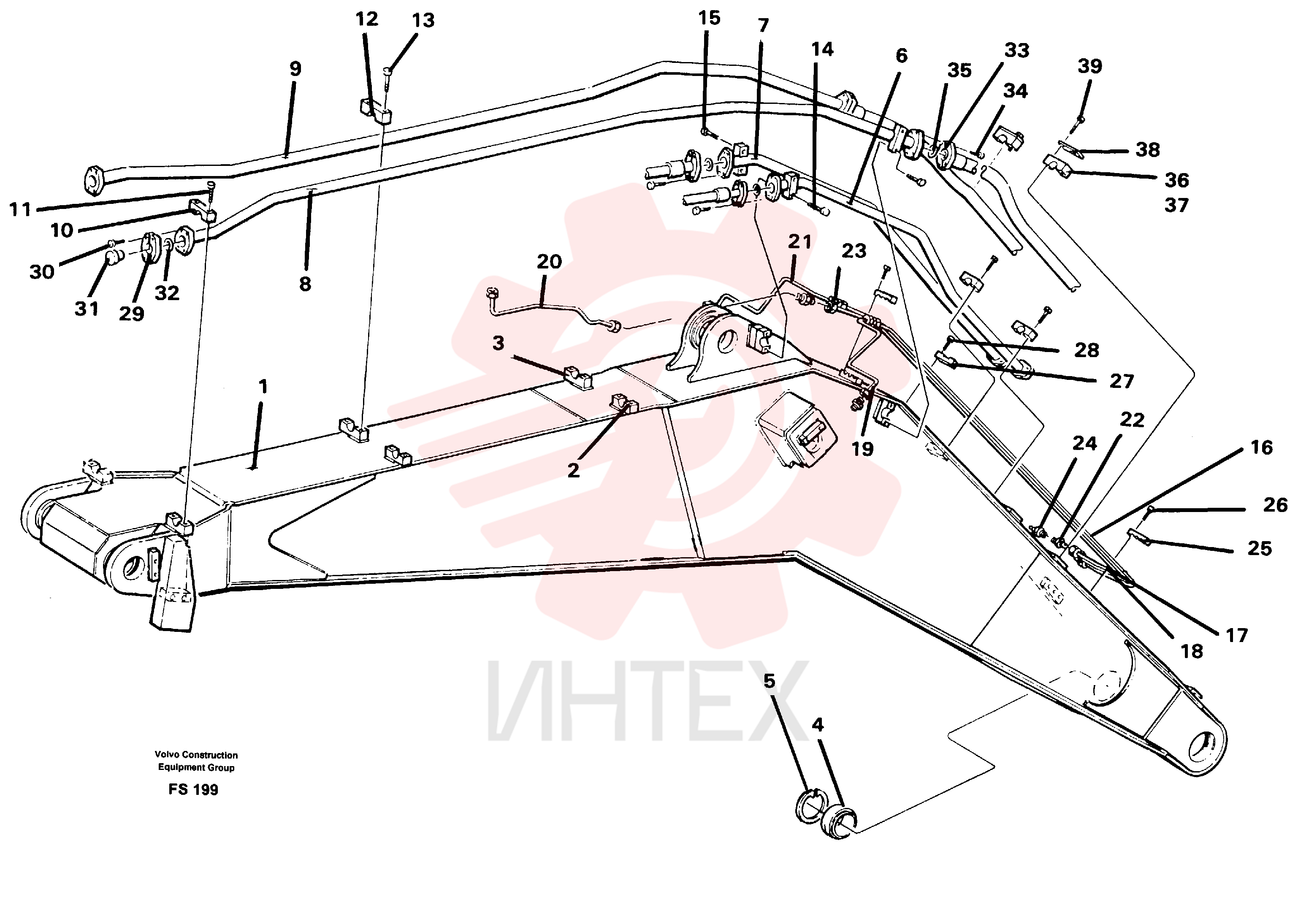

VOE 14256951 Стрела

VOE 14256951 Стрела

VOE 14256951 Стрела

1 VOE 14256951

  • VOE 14256951 - Стрела

2 VOE 14083391

  • VOE 14083391 - Зажим для труб

3 VOE 14097165

  • VOE 14097165 - Зажим для труб

4 VOE 14341301

  • VOE 14341301 - Подшипник тяги

4 VOE 14341301

  • VOE 14341301 - Подшипник тяги

5 VOE 14013026

  • VOE 14013026 - Кольцо стопорное

5 VOE 14013026

  • VOE 14013026 - Кольцо стопорное

6 VOE 14257328

  • VOE 14257328 - Трубка в сборе

7 VOE 14257329

  • VOE 14257329 - Трубка в сборе

8 VOE 14257265

  • VOE 14257265 - Трубка в сборе

9 VOE 14257266

  • VOE 14257266 - Трубка в сборе

10 VOE 14043569

  • VOE 14043569 - Зажим для труб

11 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

11 VOE 13970973

  • VOE 13970973 - Винт с шестигранной головкой

12 VOE 14237125

  • VOE 14237125 - Крышка

13 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

13 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

14 VOE 13970981

  • VOE 13970981 - Винт с шестигранной головкой

14 VOE 13970981

  • VOE 13970981 - Винт с шестигранной головкой

15 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

15 VOE 13970983

  • VOE 13970983 - Винт с шестигранной головкой

16 VOE 14240513

  • VOE 14240513 - Трубка в сборе

17 VOE 14240512

  • VOE 14240512 - Трубка в сборе

18 VOE 14240511

  • VOE 14240511 - Трубка в сборе

19 VOE 14240519

  • VOE 14240519 - Трубка в сборе

20 VOE 14240514

  • VOE 14240514 - Трубка в сборе

21 VOE 14240515

  • VOE 14240515 - Трубка в сборе

22 VOE 14012413

  • VOE 14012413 - 14012413

23 VOE 14012402

  • VOE 14012402 - Фитинг

23 VOE 14012402

  • VOE 14012402 - 14012402

24 VOE 14014069

  • VOE 14014069 - Масленка

24 VOE 14014069

  • VOE 14014069 - Масленка

25 VOE 14082746

  • VOE 14082746 - Зажим для труб

26 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

26 VOE 955275

  • VOE 955275 - Винт с шестигранной головкой

27 VOE 14237233

  • VOE 14237233 - Зажим для труб

28 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

28 VOE 13970949

  • VOE 13970949 - Винт с шестигранной головкой

29 VOE 14024055

  • VOE 14024055 - Полуфланец

29 VOE 14024055

  • VOE 14024055 - Полуфланец

30 VOE 959259

  • VOE 959259 - Винт с внутренним шестигранником

31 VOE 14053003

  • VOE 14053003 - Пробка (заглушка)

31 VOE 14053003

  • VOE 14053003 - Пробка (заглушка)

32 VOE 14215716

  • VOE 14215716 - Кольцо уплотнительное

32 VOE 14215716

  • VOE 14215716 - Кольцо уплотнительное

33 VOE 935315

  • VOE 935315 - Полуфланец

34 VOE 6225398

  • VOE 6225398 - Болт

34 VOE 6225398

  • VOE 6225398 - Болт

35 VOE 990743

  • VOE 990743 - Кольцо уплотнительное (О-кольцо)

35 VOE 990743

  • VOE 990743 - Кольцо уплотнительное (О-кольцо)

36 VOE 14262329

  • VOE 14262329 - Зажим

36 VOE 14262329

  • VOE 14262329 - Зажим

37 VOE 14262332

  • VOE 14262332 - Зажим

37 VOE 14262332

  • VOE 14262332 - Зажим

38 VOE 14216009

  • VOE 14216009 - Шайба

38 VOE 14216009

  • VOE 14216009 - Шайба

39 VOE 13970984

  • VOE 13970984 - Винт с шестигранной головкой

39 VOE 13970984

  • VOE 13970984 - Винт с шестигранной головкой
