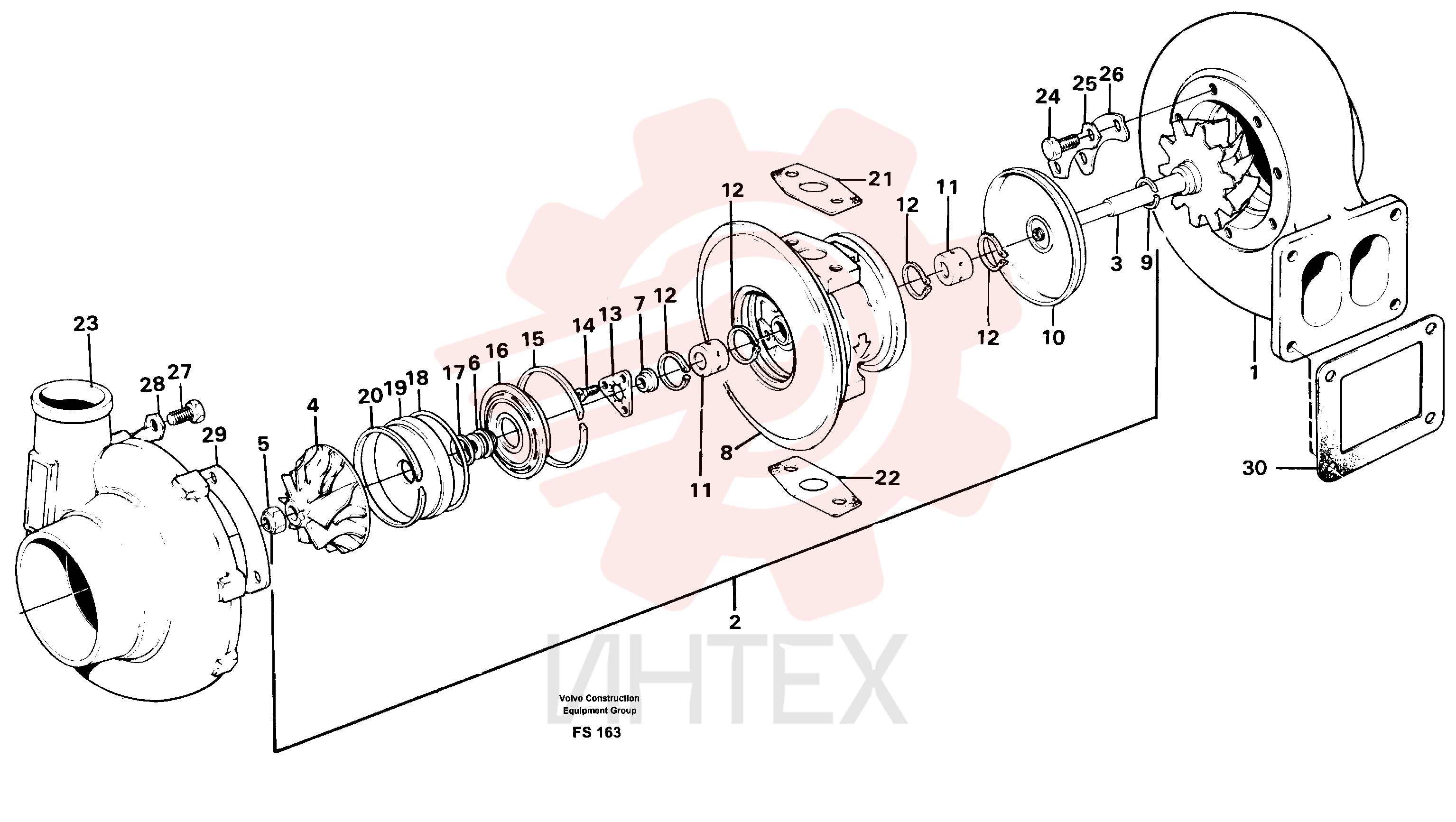

VOE 1545097 Турбокомпрессор (турбина)

VOE 1545097 Турбокомпрессор (турбина)

— VOE 1545097

  • VOE 1545097 - Турбокомпрессор (турбина)

— VOE 275948

  • VOE 275948 - Ремкомплект
  • (270964
  • 11000287)

— VOE 275948

  • VOE 275948 - Ремкомплект
  • (270964
  • 11000287)

2 VOE 1696394

  • VOE 1696394 - Ротор

3 VOE 1697461

  • VOE 1697461 - Вал турбины

4 VOE 1695963

  • VOE 1695963 - Ротор турбины

5 VOE 1695964

  • VOE 1695964 - Гайка

6 VOE 1695965

  • VOE 1695965 - Сальник

7 VOE 1695966

  • VOE 1695966 - Шайба упорная

9 VOE 466685

  • VOE 466685 - Кольцо поршневое

9 VOE 466685

  • VOE 466685 - Кольцо поршневое

10 VOE 1695977

  • VOE 1695977 - Щиток тепловой

12 VOE 411790

  • VOE 411790 - Кольцо стопорное

14 VOE 1695976

  • VOE 1695976 - Болт

14 VOE 1695976

  • VOE 1695976 - Болт

15 VOE 1695973

  • VOE 1695973 - Кольцо стопорное

16 VOE 11992056

  • VOE 11992056 - Колесо компрессора

16 VOE 11992056

  • VOE 11992056 - Колесо компрессора

17 VOE 1695971

  • VOE 1695971 - Кольцо поршневое

17 VOE 1695971

  • VOE 1695971 - Кольцо поршневое

18 VOE 1695974

  • VOE 1695974 - Кольцо уплотнительное (О-кольцо)

20 VOE 1695975

  • VOE 1695975 - Кольцо стопорное

21 VOE 420641

  • VOE 420641 - Прокладка

21 VOE 420641

  • VOE 420641 - Прокладка

22 VOE 420643

  • VOE 420643 - Прокладка

22 VOE 420643

  • VOE 420643 - Прокладка

24 VOE 1695980

  • VOE 1695980 - Болт

24 VOE 1695980

  • VOE 1695980 - Болт

25 VOE 411776

  • VOE 411776 - 411776

26 VOE 1695981

  • VOE 1695981 - 1695981

27 VOE 1695982

  • VOE 1695982 - Болт

27 VOE 1695982

  • VOE 1695982 - Болт

28 VOE 1696392

  • VOE 1696392 - Шайба стопорная

28 VOE 1696392

  • VOE 1696392 - Шайба стопорная

29 VOE 1695984

  • VOE 1695984 - Пластина зажимная

29 VOE 1695984

  • VOE 1695984 - Пластина зажимная

30 VOE 8194365

  • VOE 8194365 - Прокладка

30 VOE 8194365

  • VOE 8194365 - Прокладка
