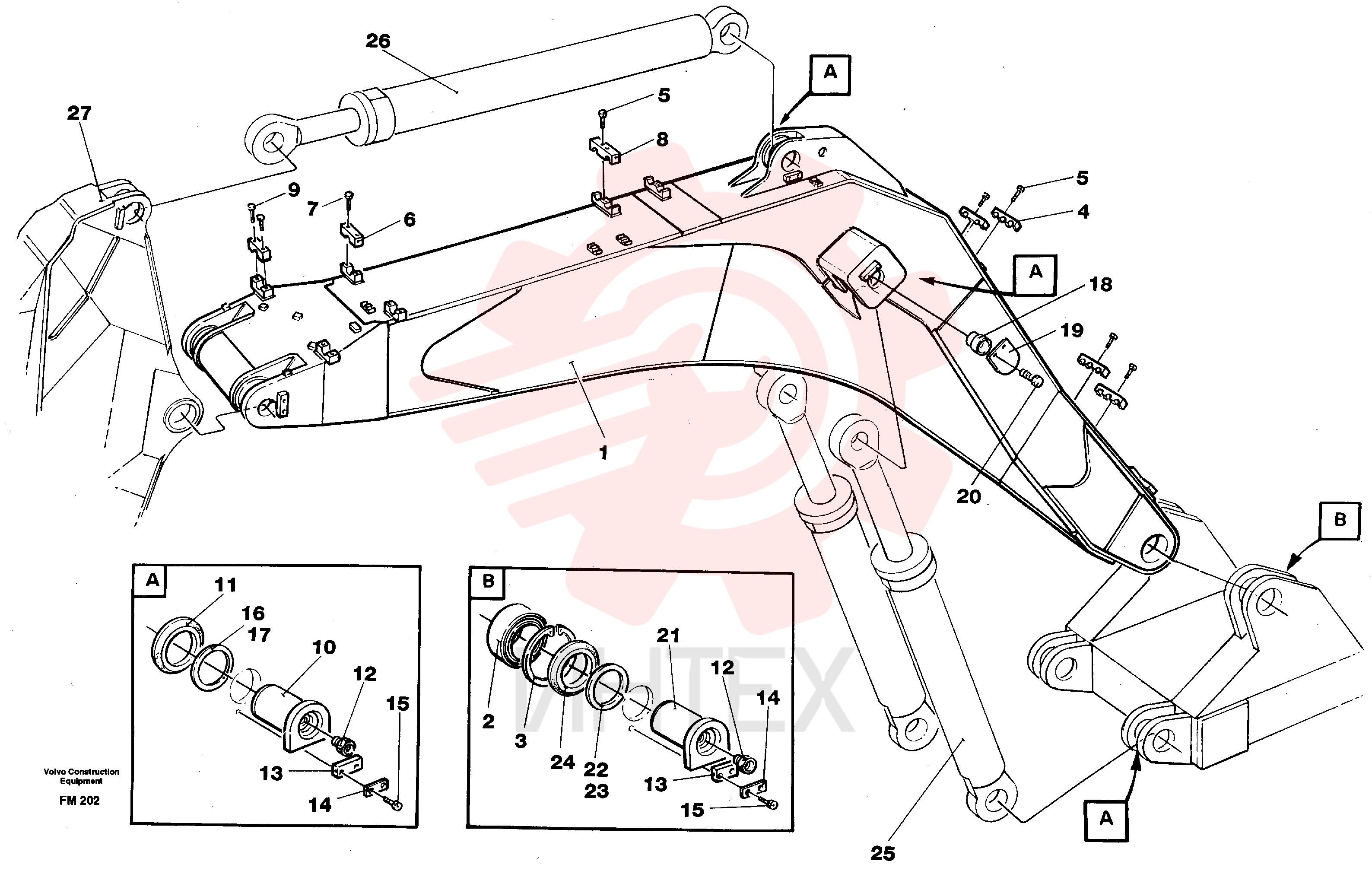

VOE 14344724 Стрела (часть 2)

VOE 14344724 Стрела (часть 2)

VOE 14344724 Стрела (часть 2)

1 VOE 14344724

  • VOE 14344724 - Стрела

2 VOE 14341302

  • VOE 14341302 - Подшипник тяги

3 VOE 14013029

  • VOE 14013029 - Кольцо стопорное

3 VOE 14013029

  • VOE 14013029 - Кольцо стопорное

4 VOE 14054960

  • VOE 14054960 - Зажим для труб

5 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

5 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

6 VOE 14043569

  • VOE 14043569 - Зажим для труб

7 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

7 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

8 VOE 14042045

  • VOE 14042045 - Крышка

8 VOE 14042045

  • VOE 14042045 - Крышка

9 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

9 VOE 970978

  • VOE 970978 - Винт с шестигранной головкой

10 VOE 14260150

  • VOE 14260150 - 14260150

11 VOE 14047775

  • VOE 14047775 - Кольцо уплотнительное

12 VOE 14012515

  • VOE 14012515 - Втулка переходная

13 VOE 14059294

  • VOE 14059294 - Шайба стопорная

13 VOE 14059294

  • VOE 14059294 - Шайба стопорная

14 VOE 14059397

  • VOE 14059397 - Планка замка ответная

15 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

15 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

16 VOE 14048492

  • VOE 14048492 - Вставка

17 VOE 14244222

  • VOE 14244222 - Вставка

18 VOE 14264404

  • VOE 14264404 - Рукав защитный

19 VOE 14264405

  • VOE 14264405 - Крышка защитная

20 VOE 13965193

  • VOE 13965193 - Болт

20 VOE 13965193

  • VOE 13965193 - Винт

21 VOE 14054787

  • VOE 14054787 - 14054787

22 VOE 14054937

  • VOE 14054937 - Вставка

23 VOE 14244223

  • VOE 14244223 - Вставка

24 VOE 14054744

  • VOE 14054744 - Кольцо уплотнительное
