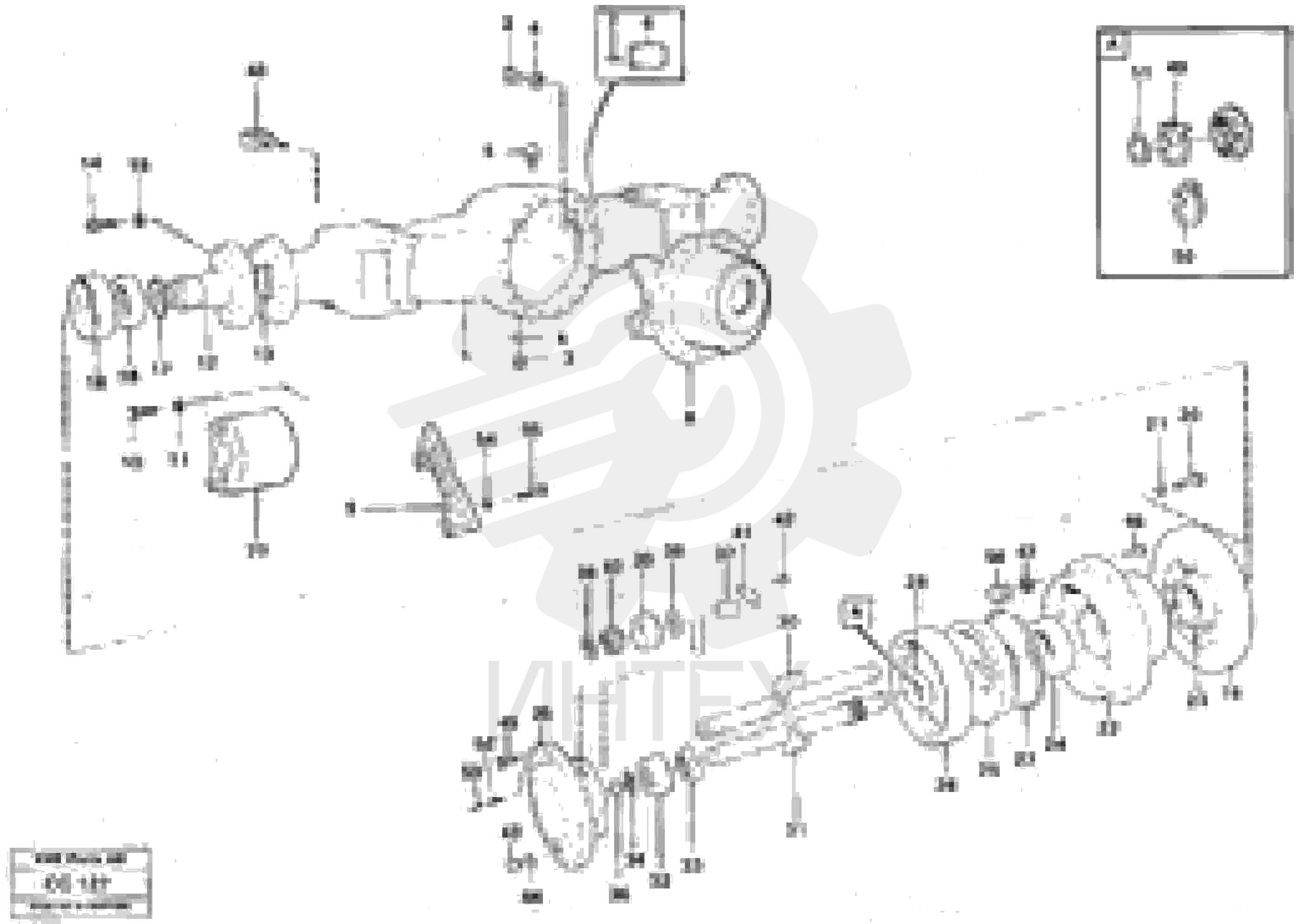

VOE 11034147 Шайба упорная

VOE 11034147 Шайба упорная

— VOE 11034147

  • VOE 11034147 - Шайба упорная
  • Толщина = 2
  • 75MM

1 VOE 11034906

  • VOE 11034906 - Картер моста

2 VOE 11034156

  • VOE 11034156 - Пробка (заглушка)

2 VOE 11034156

  • VOE 11034156 - Пробка (заглушка)

3 VOE 11102187

  • VOE 11102187 - Пробка магнитная

3 VOE 11102187

  • VOE 11102187 - Пробка магнитная

4 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

4 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

5 VOE 4881469

  • VOE 4881469 - Ниппель прокачки

5 VOE 4881469

  • VOE 4881469 - Ниппель прокачки

7 VOE 950891

  • VOE 950891 - Винт забивной

7 VOE 950891

  • VOE 950891 - Винт забивной

9 VOE 4717713

  • VOE 4717713 - Крепление

9 VOE 4717713

  • VOE 4717713 - Крепление

10 VOE 14370999

  • VOE 14370999 - Винт с внутренним шестигранником

11 VOE 941914

  • VOE 941914 - Шайба пружинная

11 VOE 941914

  • VOE 941914 - Шайба пружинная

12 VOE 4870229

  • VOE 4870229 - Шпиндель

13 VOE 13960239

  • VOE 13960239 - Кольцо уплотнительное (О-кольцо)

13 VOE 13960239

  • VOE 13960239 - Кольцо уплотнительное (О-кольцо)

14 VOE 949566

  • VOE 949566 - Винт с внутренним шестигранником

14 VOE 949566

  • VOE 949566 - Винт с внутренним шестигранником

15 VOE 941914

  • VOE 941914 - Шайба пружинная

15 VOE 941914

  • VOE 941914 - Шайба пружинная

16 VOE 11034192

  • VOE 11034192 - Кольцо распорное

16 VOE 11034192

  • VOE 11034192 - Кольцо распорное

17 VOE 13960194

  • VOE 13960194 - Кольцо уплотнительное (О-кольцо)

17 VOE 13960194

  • VOE 13960194 - Кольцо уплотнительное (О-кольцо)

18 VOE 118728

  • VOE 118728 - Кольцо уплотнительное

18 VOE 118728

  • VOE 118728 - Кольцо уплотнительное

19 VOE 4717690

  • VOE 4717690 - Диск тормозной

19 VOE 4717690

  • VOE 4717690 - Диск тормозной

20 VOE 13947373

  • VOE 13947373 - Болт

20 VOE 13947373

  • VOE 13947373 - Болт

21 VOE 941912

  • VOE 941912 - Шайба пружинная

21 VOE 941912

  • VOE 941912 - Шайба пружинная

22 VOE 4870455

  • VOE 4870455 - Ступица

23 VOE 183701

  • VOE 183701 - Подшипник

23 VOE 183701

  • VOE 183701 - Подшипник

24 VOE 183610

  • VOE 183610 - Подшипник

24 VOE 183610

  • VOE 183610 - Подшипник

25 VOE 4870492

  • VOE 4870492 - Держатель зубчатого венца

25 VOE 4870492

  • VOE 4870492 - Держатель зубчатого венца

26 VOE 4717040

  • VOE 4717040 - Шестерня коронная (кольцевая
  • планетарная)

26 VOE 4717040

  • VOE 4717040 - Шестерня коронная (кольцевая
  • планетарная)

27 VOE 4717022

  • VOE 4717022 - Кольцо стопорное

27 VOE 4717022

  • VOE 4717022 - Кольцо стопорное

28 VOE 4870224

  • VOE 4870224 - Гайка

30 VOE 11034457

  • VOE 11034457 - Вал приводной (ведущий)

31 VOE 11034458

  • VOE 11034458 - Вал приводной (ведущий)

32 VOE 11102305

  • VOE 11102305 - Шестерня солнечная

33 VOE 4870227

  • VOE 4870227 - Шайба упорная

34 VOE 914469

  • VOE 914469 - Кольцо стопорное

35 VOE 11034245

  • VOE 11034245 - Водило планетарного редуктора

36 VOE 11102910

  • VOE 11102910 - Кольцо изнашиваемое

37 VOE 11034736

  • VOE 11034736 - Вал планетарной шестерни

38 VOE 4870486

  • VOE 4870486 - Шайба упорная
  • Толщина = 1
  • 0MM

39 VOE 11102303

  • VOE 11102303 - Шестерня планетарная (сателлит)

40 VOE 4881318

  • VOE 4881318 - Подшипник

41 VOE 4870445

  • VOE 4870445 - Планка замка ответная

42 VOE 4870448

  • VOE 4870448 - Болт

42 VOE 4870448

  • VOE 4870448 - Винт

43 VOE 11034156

  • VOE 11034156 - Пробка (заглушка)

43 VOE 11034156

  • VOE 11034156 - Пробка (заглушка)

44 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

44 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

45 VOE 13977564

  • VOE 13977564 - Винт с шестигранной головкой

45 VOE 13977564

  • VOE 13977564 - Винт с шестигранной головкой

46 VOE 11102586

  • VOE 11102586 - Шпилька колеса

46 VOE 11102586

  • VOE 11102586 - Шпилька колеса

47 VOE 4717139

  • VOE 4717139 - Гайка

47 VOE 4717139

  • VOE 4717139 - Гайка

49 VOE 4870225

  • VOE 4870225 - Кольцо стопорное

50 VOE 4870226

  • VOE 4870226 - Кольцо стопорное

51 VOE 914480

  • VOE 914480 - Кольцо стопорное

51 VOE 914480

  • VOE 914480 - Кольцо стопорное

52 VOE 952031

  • VOE 952031 - Штифт пружинный
  • 14X28

52 VOE 952031

  • VOE 952031 - Штифт пружинный
  • 14X28

53 VOE 951990

  • VOE 951990 - Штифт пружинный
  • 8X28

53 VOE 951990

  • VOE 951990 - Штифт пружинный
  • 8X28

54 VOE 941914

  • VOE 941914 - Шайба пружинная

54 VOE 941914

  • VOE 941914 - Шайба пружинная

55 VOE 4717660

  • VOE 4717660 - Болт

55 VOE 4717660

  • VOE 4717660 - Болт

56 VOE 11003011

  • VOE 11003011 - Колпачок гайки

56 VOE 11003011

  • VOE 11003011 - Колпачок гайки
