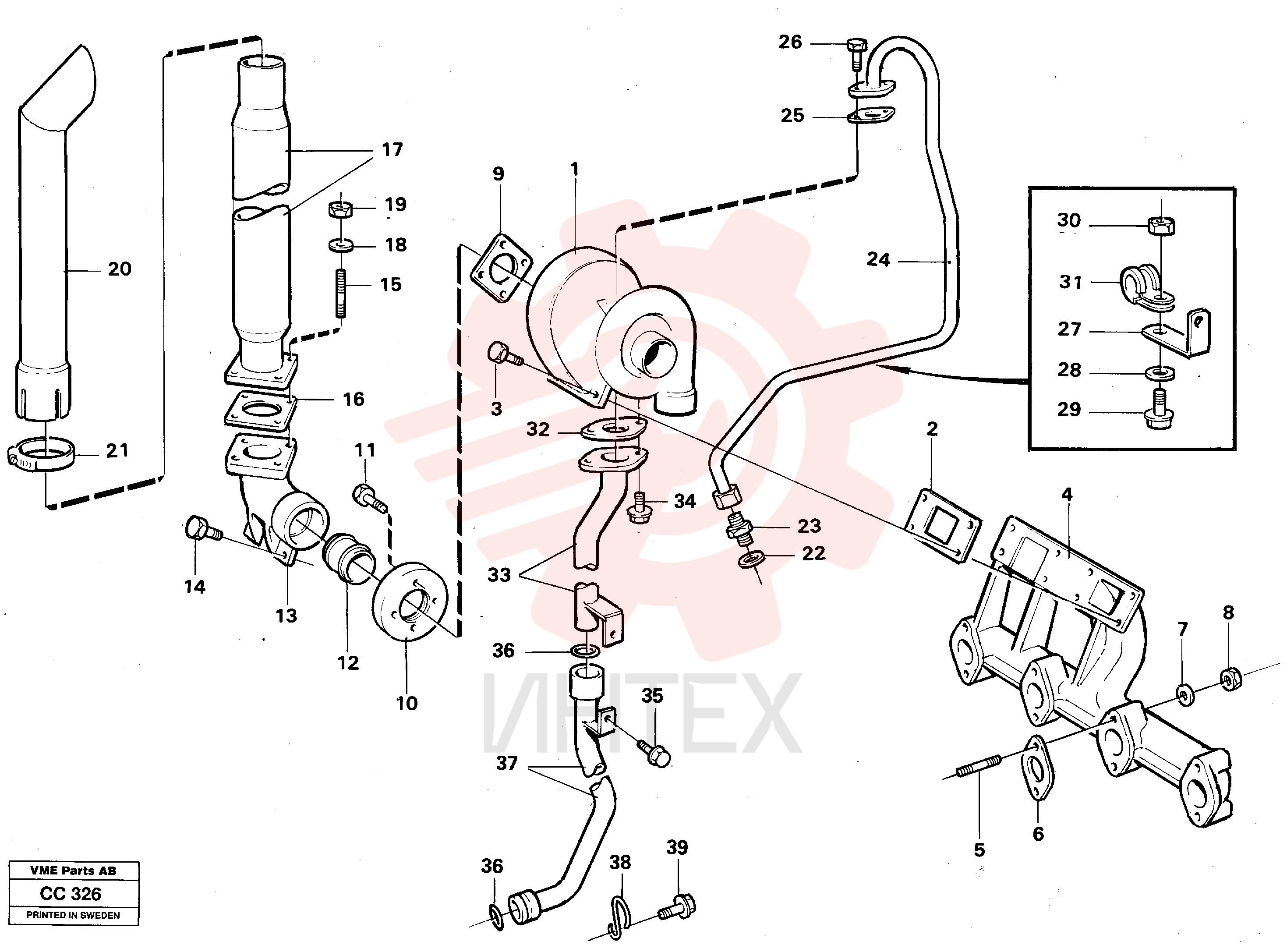

VOE 11700554 Турбокомпрессор (турбина)

VOE 11700554 Турбокомпрессор (турбина)

1 VOE 11700554

  • VOE 11700554 - Турбокомпрессор (турбина)

2 VOE 20460297

  • VOE 20460297 - Прокладка

3 VOE 20405609

  • VOE 20405609 - Болт

4 VOE 11700539

  • VOE 11700539 - Коллектор (труба) выпускной

5 VOE 20405587

  • VOE 20405587 - Шпилька

5 VOE 20405587

  • VOE 20405587 - Шпилька

6 VOE 11700540

  • VOE 11700540 - Прокладка

7 VOE 20405588

  • VOE 20405588 - Шайба

8 VOE 11700544

  • VOE 11700544 - Гайка

9 VOE 11700547

  • VOE 11700547 - Прокладка

10 VOE 11700548

  • VOE 11700548 - Фланец

11 VOE 940132

  • VOE 940132 - Винт с шестигранной головкой

11 VOE 940132

  • VOE 940132 - Винт с шестигранной головкой

12 VOE 11700549

  • VOE 11700549 - Втулка (распорная)

13 VOE 11700546

  • VOE 11700546 - Угольник

14 VOE 20459034

  • VOE 20459034 - Болт

15 VOE 479971

  • VOE 479971 - Шпилька

16 VOE 4804247

  • VOE 4804247 - Прокладка

16 VOE 4804247

  • VOE 4804247 - Прокладка

17 VOE 11110332

  • VOE 11110332 - Глушитель

18 VOE 955895

  • VOE 955895 - Шайба

18 VOE 955895

  • VOE 955895 - Шайба

19 VOE 13971074

  • VOE 13971074 - Гайка шестигранная

19 VOE 13971074

  • VOE 13971074 - Гайка шестигранная

20 VOE 11033646

  • VOE 11033646 - Удлинитель выхлопной трубы

21 VOE 927479

  • VOE 927479 - Хомут шланговый

21 VOE 927479

  • VOE 927479 - Хомут шланговый

22 VOE 11700280

  • VOE 11700280 - Кольцо уплотнительное

22 VOE 11700280

  • VOE 11700280 - Кольцо уплотнительное

23 VOE 20485280

  • VOE 20485280 - Адаптер

24 VOE 11700555

  • VOE 11700555 - Труба подачи масла

25 VOE 20405595

  • VOE 20405595 - Прокладка

25 VOE 20405595

  • VOE 20405595 - Прокладка

26 VOE 20405885

  • VOE 20405885 - Болт

26 VOE 20405885

  • VOE 20405885 - Болт

27 VOE 11700557

  • VOE 11700557 - Тарелка клапана

28 VOE 11700558

  • VOE 11700558 - Шайба

29 VOE 20460055

  • VOE 20460055 - Болт

29 VOE 20460055

  • VOE 20460055 - Болт

30 VOE 11700560

  • VOE 11700560 - Гайка

31 VOE 20460045

  • VOE 20460045 - Зажим

31 VOE 20460045

  • VOE 20460045 - Зажим

32 VOE 20405790

  • VOE 20405790 - Прокладка

32 VOE 20405790

  • VOE 20405790 - Прокладка

33 VOE 11700563

  • VOE 11700563 - Труба слива масла

34 VOE 20405885

  • VOE 20405885 - Болт

34 VOE 20405885

  • VOE 20405885 - Болт

35 VOE 20405898

  • VOE 20405898 - Болт

35 VOE 20405898

  • VOE 20405898 - Болт

36 VOE 11700565

  • VOE 11700565 - Кольцо уплотнительное (О-кольцо)

37 VOE 11700562

  • VOE 11700562 - Труба слива масла

38 VOE 11700564

  • VOE 11700564 - Тарелка клапана

39 VOE 20460023

  • VOE 20460023 - Болт
