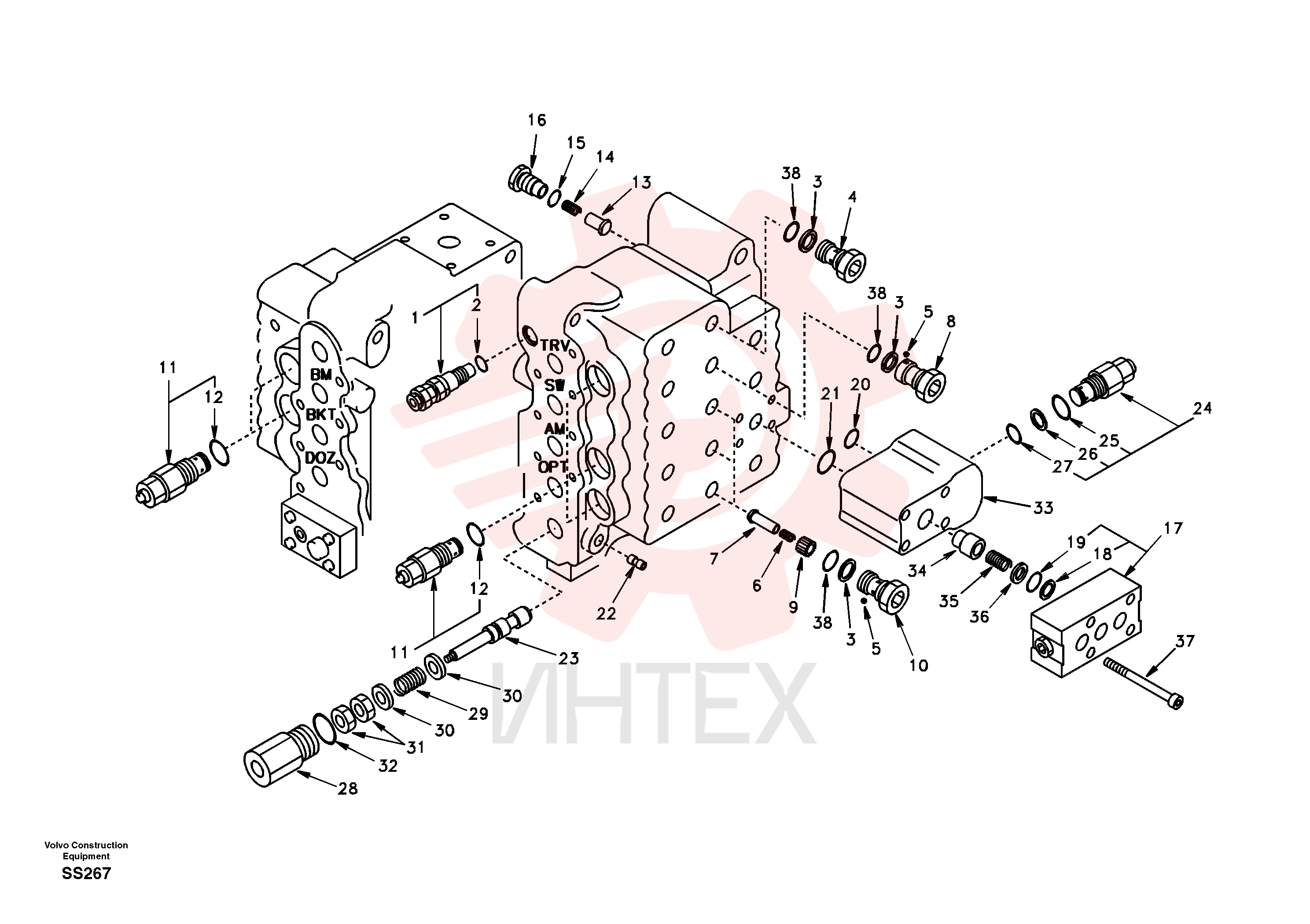

SA 1142-00681 Клапан регулирующий (распределительный) (часть 2)

SA 1142-00681 Клапан регулирующий (распределительный) (часть 2)

— SA 1142-00681

  • SA 1142-00681 - Клапан регулирующий (распределительный)
  • Серийный № 3001-4954

— VOE 14526864

  • VOE 14526864 - Клапан регулирующий (распределительный)
  • Серийный № 4955-

1 SA 8230-12660

  • SA 8230-12660 - Клапан предохранительный (разгрузочный
  • сброса давления)

2 SA 9511-12021

  • SA 9511-12021 - Кольцо уплотнительное (О-кольцо)

3 SA 9566-10210

  • SA 9566-10210 - Кольцо

4 SA 8230-11910

  • SA 8230-11910 - Крышка

5 SA 8230-02880

  • SA 8230-02880 - Пробка стопорная

6 SA 8230-10360

  • SA 8230-10360 - Пружина

7 SA 8230-11100

  • SA 8230-11100 - Клапан обратный

8 SA 8230-11630

  • SA 8230-11630 - Крышка

9 SA 8230-11180

  • SA 8230-11180 - Клапан обратный

9 SA 8230-11180

  • SA 8230-11180 - Клапан обратный

10 SA 8230-11750

  • SA 8230-11750 - Крышка

11 SA 8230-12470

  • SA 8230-12470 - Клапан предохранительный (разгрузочный
  • сброса давления)

12 SA 9511-12018

  • SA 9511-12018 - Кольцо уплотнительное (О-кольцо)

13 SA 8230-11260

  • SA 8230-11260 - Клапан обратный

14 SA 8230-12780

  • SA 8230-12780 - Пружина

15 SA 9511-12014

  • SA 9511-12014 - Кольцо уплотнительное (О-кольцо)

16 SA 8230-11900

  • SA 8230-11900 - Крышка

17 SA 8230-10540

  • SA 8230-10540 - Крышка

18 SA 9566-10260

  • SA 9566-10260 - Кольцо

19 SA 9511-12026

  • SA 9511-12026 - Кольцо уплотнительное (О-кольцо)

19 SA 9511-12026

  • SA 9511-12026 - Кольцо уплотнительное (О-кольцо)

20 SA 9511-12018

  • SA 9511-12018 - Кольцо уплотнительное (О-кольцо)

21 SA 9511-12029

  • SA 9511-12029 - Кольцо уплотнительное (О-кольцо)

22 VOE 14511638

  • VOE 14511638 - Жиклер

23 VOE 14527254

  • VOE 14527254 - Золотник

24 SA 8230-12570

  • SA 8230-12570 - Клапан предохранительный (разгрузочный
  • сброса давления)

25 SA 8230-00400

  • SA 8230-00400 - Кольцо уплотнительное (О-кольцо)

26 SA 9566-10160

  • SA 9566-10160 - Кольцо

27 SA 9511-12016

  • SA 9511-12016 - Кольцо уплотнительное (О-кольцо)

28 SA 8230-11920

  • SA 8230-11920 - Крышка

29 SA 8230-13140

  • SA 8230-13140 - Пружина

30 SA 8230-13320

  • SA 8230-13320 - Направляющая

31 SA 8230-00690

  • SA 8230-00690 - Гайка

32 SA 8230-00410

  • SA 8230-00410 - Кольцо уплотнительное (О-кольцо)

33 SA 8230-10600

  • SA 8230-10600 - Корпус клапана (коллектор)

34 SA 8230-11310

  • SA 8230-11310 - Тарелка клапана

35 SA 8230-13030

  • SA 8230-13030 - Пружина

36 SA 8230-13240

  • SA 8230-13240 - Направляющая

37 SA 8230-00650

  • SA 8230-00650 - Болт

38 SA 9511-12021

  • SA 9511-12021 - Кольцо уплотнительное (О-кольцо)

100 SA 14511673

  • SA 14511673 - Комплект уплотнений
  • Комплект
