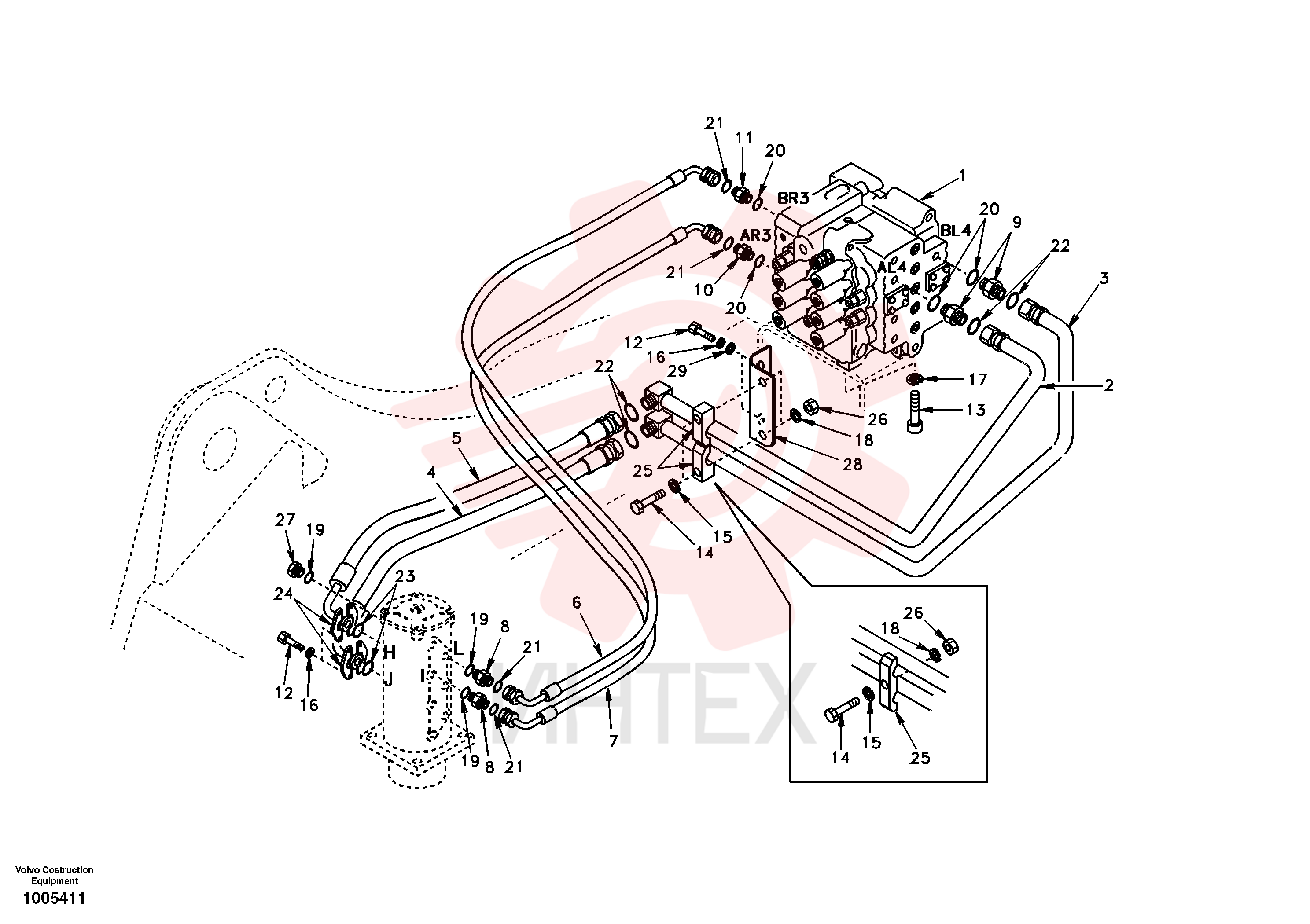

VOE 955926 Шайба пружинная (часть 1)

VOE 955926 Шайба пружинная (часть 1)

— VOE 955926

  • VOE 955926 - Шайба пружинная
  • Серийный № 3078-

— VOE 955926

  • VOE 955926 - Шайба пружинная
  • Серийный № 3078-

— VOE 979021

  • VOE 979021 - Гайка шестигранная
  • Серийный № 3078-

— VOE 979021

  • VOE 979021 - Гайка шестигранная
  • Серийный № 3078-

— SA 7270-00600

  • SA 7270-00600 - Клапан регулирующий (распределительный)

— VOE 978941

  • VOE 978941 - Винт с шестигранной головкой
  • Серийный № 3078-

— VOE 978941

  • VOE 978941 - Винт с шестигранной головкой
  • Серийный № 3078-

— SA 14880474

  • SA 14880474 - Шайба
  • Серийный № 3078-

— VOE 14526864

  • VOE 14526864 - Клапан регулирующий (распределительный)
  • Серийный № 4955-

— SA 14881235

  • SA 14881235 - Зажим
  • Серийный № 3078-

— VOE 955922

  • VOE 955922 - Шайба пружинная
  • Серийный № 3078-

— VOE 955922

  • VOE 955922 - Шайба пружинная
  • Серийный № 3078-

— VOE 983252

  • VOE 983252 - Винт с шестигранной головкой
  • Серийный № 3078-

— VOE 983252

  • VOE 983252 - Винт с шестигранной головкой
  • Серийный № 3078-

1 SA 1142-00681

  • SA 1142-00681 - Клапан регулирующий (распределительный)
  • Серийный № 3001-4954

2 SA 1142-03660

  • SA 1142-03660 - Трубка

3 SA 1142-03670

  • SA 1142-03670 - Трубка

4 SA 9459-04150

  • SA 9459-04150 - Шланг

5 SA 9459-04160

  • SA 9459-04160 - Шланг

6 SA 9459-04310

  • SA 9459-04310 - Шланг

7 SA 9459-04380

  • SA 9459-04380 - Шланг

8 SA 9419-11010

  • SA 9419-11010 - Соединитель

8 SA 9419-11010

  • SA 9419-11010 - Соединитель

9 SA 9419-11060

  • SA 9419-11060 - Соединитель

10 SA 9419-11020

  • SA 9419-11020 - Соединитель

10 SA 9419-11020

  • SA 9419-11020 - Соединитель

11 SA 9419-11030

  • SA 9419-11030 - Соединитель

12 SA 9011-11006

  • SA 9011-11006 - Болт
  • Серийный № 3001-3077

13 VOE 978932

  • VOE 978932 - Болт

13 VOE 978932

  • VOE 978932 - Винт с шестигранной головкой

14 SA 9011-21617

  • SA 9011-21617 - Болт
  • Серийный № 3001-3077

15 SA 9211-16000

  • SA 9211-16000 - Шайба
  • Серийный № 3001-3077

16 SA 9213-10000

  • SA 9213-10000 - Шайба пружинная
  • Серийный № 3001-3077

17 VOE 955923

  • VOE 955923 - Шайба пружинная

17 VOE 955923

  • VOE 955923 - Шайба пружинная

18 SA 9213-16000

  • SA 9213-16000 - Шайба пружинная
  • Серийный № 3001-3077

19 SA 9511-12018

  • SA 9511-12018 - Кольцо уплотнительное (О-кольцо)

20 SA 9511-12024

  • SA 9511-12024 - Кольцо уплотнительное (О-кольцо)

21 SA 9512-02014

  • SA 9512-02014 - Кольцо уплотнительное (О-кольцо)

22 SA 9512-02021

  • SA 9512-02021 - Кольцо уплотнительное (О-кольцо)

23 SA 9512-02219

  • SA 9512-02219 - Кольцо уплотнительное (О-кольцо)

24 SA 9425-51031

  • SA 9425-51031 - Фланец

25 SA 9372-13570

  • SA 9372-13570 - Зажим
  • Серийный № 3001-3077

26 SA 9111-11600

  • SA 9111-11600 - Гайка
  • Серийный № 3001-3077

27 SA 9415-11041

  • SA 9415-11041 - Пробка (заглушка)

27 SA 9415-11041

  • SA 9415-11041 - Пробка (заглушка)

28 VOE 14509654

  • VOE 14509654 - Кронштейн
  • Серийный № 3078-

29 SA 9211-10000

  • SA 9211-10000 - Шайба
  • Серийный № 3078-

29 SA 9211-10000

  • SA 9211-10000 - Шайба
  • Серийный № 3078-
