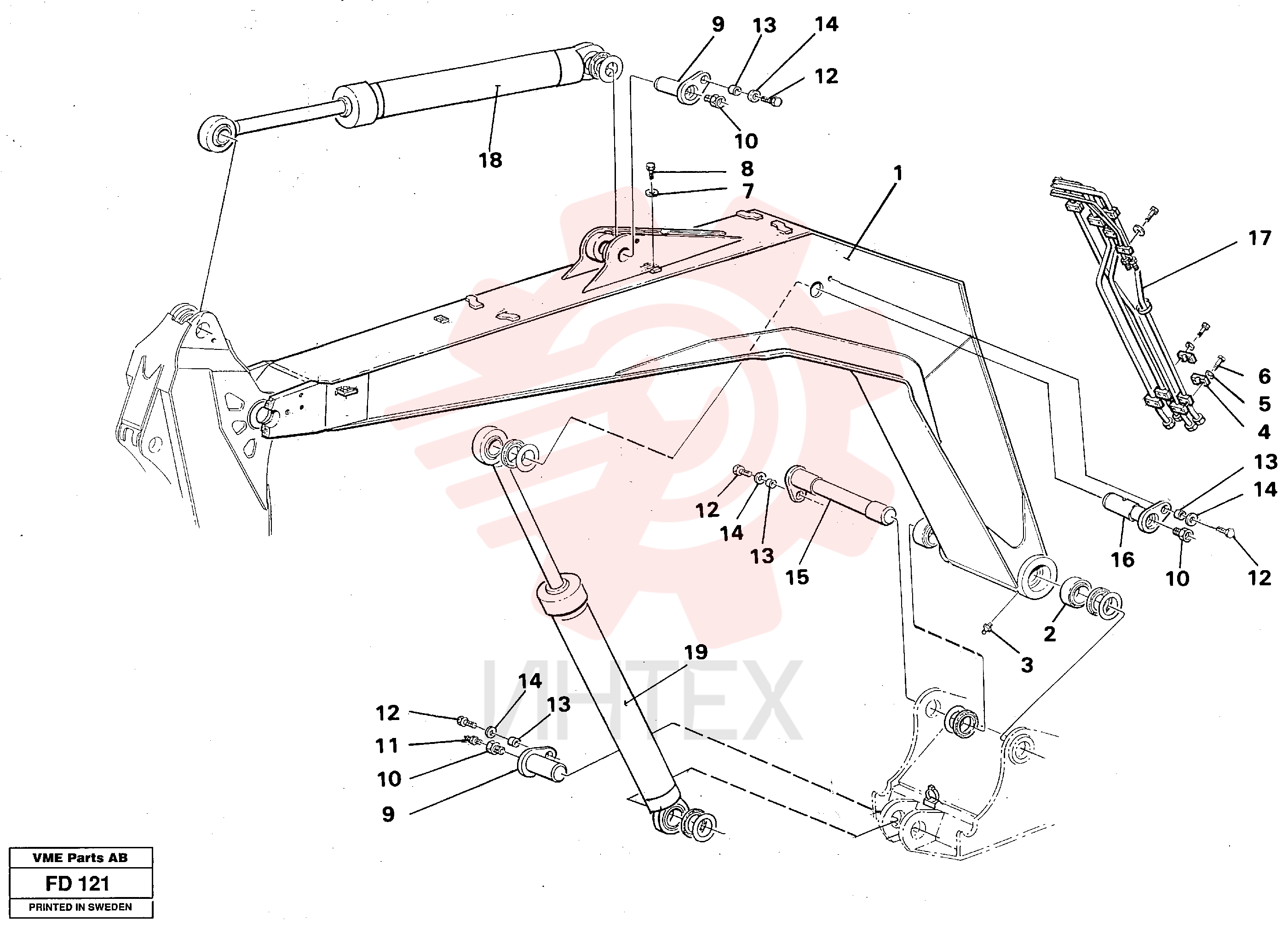

VOE 14256916 Стрела

VOE 14256916 Стрела

VOE 14256916 Стрела

1 VOE 14256916

  • VOE 14256916 - Стрела

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

2 VOE 6624649

  • VOE 6624649 - Подшипник шарнирный

3 VOE 14014069

  • VOE 14014069 - Масленка

3 VOE 14014069

  • VOE 14014069 - Масленка

4 VOE 14251453

  • VOE 14251453 - Зажим для труб

5 VOE 14015134

  • VOE 14015134 - Шайба

5 VOE 14015134

  • VOE 14015134 - Шайба

6 VOE 13970954

  • VOE 13970954 - Винт с шестигранной головкой

6 VOE 13970954

  • VOE 13970954 - Винт с шестигранной головкой

7 VOE 14015145

  • VOE 14015145 - Шайба

7 VOE 14015145

  • VOE 14015145 - Шайба

8 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

8 VOE 970945

  • VOE 970945 - Винт с шестигранной головкой

9 VOE 14250447

  • VOE 14250447 - 14250447

10 VOE 14041545

  • VOE 14041545 - 14041545

11 VOE 14014069

  • VOE 14014069 - Масленка

11 VOE 14014069

  • VOE 14014069 - Масленка

12 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

12 VOE 955362

  • VOE 955362 - Винт с шестигранной головкой

13 VOE 14241779

  • VOE 14241779 - Втулка (распорная)

14 VOE 13955900

  • VOE 13955900 - Шайба

14 VOE 13955900

  • VOE 13955900 - Шайба

15 VOE 14250430

  • VOE 14250430 - 14250430

16 VOE 14250446

  • VOE 14250446 - 14250446
