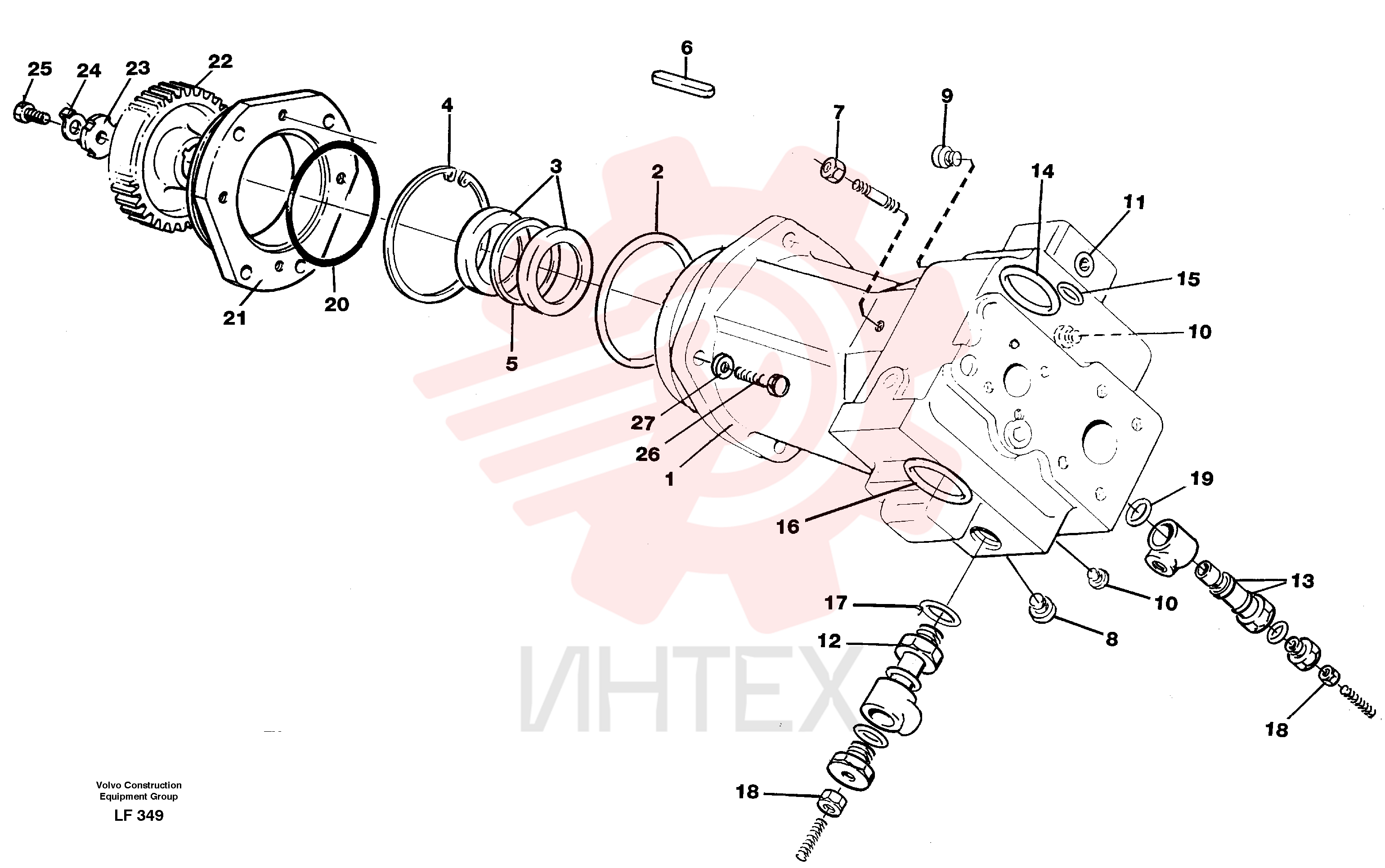

VOE 14343112 Гидронасос (основной насос) (часть 2)

VOE 14343112 Гидронасос (основной насос) (часть 2)

1 VOE 14343112

  • VOE 14343112 - Гидронасос (основной насос)
  • Серийный № 3206-

2 VOE 14026311

  • VOE 14026311 - Кольцо уплотнительное (О-кольцо)

2 VOE 14026311

  • VOE 14026311 - Кольцо уплотнительное (О-кольцо)

3 VOE 14211605

  • VOE 14211605 - Уплотнение радиальное

4 VOE 14211606

  • VOE 14211606 - Кольцо стопорное

4 VOE 14211606

  • VOE 14211606 - Кольцо стопорное

5 VOE 14211608

  • VOE 14211608 - Кольцо опорное

6 VOE 14211706

  • VOE 14211706 - Клин

6 VOE 14211706

  • VOE 14211706 - Клин

7 VOE 14211725

  • VOE 14211725 - Гайка стопорная

7 VOE 14211725

  • VOE 14211725 - Гайка стопорная

8 VOE 14024814

  • VOE 14024814 - Заглушка трубы

9 VOE 14211623

  • VOE 14211623 - Пробка (заглушка)

9 VOE 14211623

  • VOE 14211623 - Пробка (заглушка)

10 VOE 14212125

  • VOE 14212125 - Заглушка трубы
  • Серийный № -2602

10 VOE 14212798

  • VOE 14212798 - Ниппель диагностический
  • Серийный № 2603-

11 VOE 14211624

  • VOE 14211624 - Заглушка трубы

12 VOE 11702348

  • VOE 11702348 - Клапан регулирующий (распределительный)

13 VOE 11702350

  • VOE 11702350 - Клапан триммера

14 VOE 14023174

  • VOE 14023174 - Кольцо уплотнительное (О-кольцо)

14 VOE 14023174

  • VOE 14023174 - Кольцо уплотнительное (О-кольцо)

15 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

15 VOE 4881722

  • VOE 4881722 - Кольцо уплотнительное (О-кольцо)

16 VOE 14212135

  • VOE 14212135 - Кольцо уплотнительное (О-кольцо)

16 VOE 14212135

  • VOE 14212135 - Кольцо уплотнительное (О-кольцо)

17 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

17 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

18 VOE 14211724

  • VOE 14211724 - Гайка

19 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

19 VOE 14214179

  • VOE 14214179 - Кольцо уплотнительное (О-кольцо)

20 VOE 977025

  • VOE 977025 - Кольцо уплотнительное (О-кольцо)

20 VOE 977025

  • VOE 977025 - Кольцо уплотнительное (О-кольцо)

21 VOE 14238227

  • VOE 14238227 - Крышка

22 VOE 14238231

  • VOE 14238231 - Шестерня

23 VOE 14048590

  • VOE 14048590 - Шайба
  • P1/P2/P3

23 VOE 14048590

  • VOE 14048590 - Шайба
  • P1/P2/P3

24 VOE 14048591

  • VOE 14048591 - Планка замка ответная

24 VOE 14048591

  • VOE 14048591 - Планка замка ответная

25 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

25 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

26 VOE 14014659

  • VOE 14014659 - Болт

26 VOE 14014659

  • VOE 14014659 - Болт

27 VOE 976945

  • VOE 976945 - Шайба

27 VOE 976945

  • VOE 976945 - Шайба
