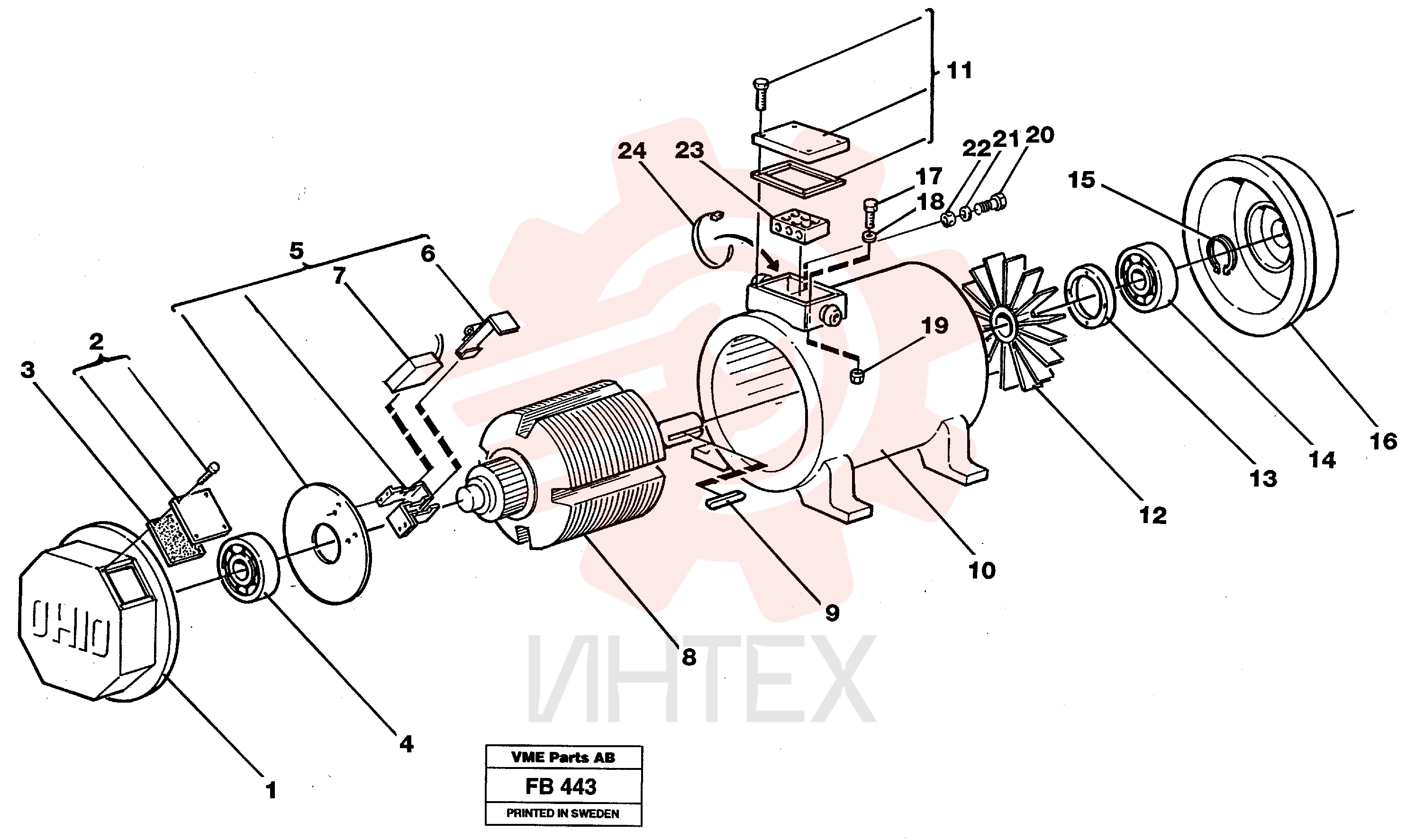

VOE 14262324 Генератор (часть 1)

VOE 14262324 Генератор (часть 1)

VOE 14262324 Генератор (часть 1)

— VOE 14262324

  • VOE 14262324 - Генератор

3 VOE 11701864

  • VOE 11701864 - Сальник

4 VOE 11701872

  • VOE 11701872 - Подшипник шариковый

5 VOE 11701866

  • VOE 11701866 - Держатель угольных щёток

6 VOE 11701865

  • VOE 11701865 - Пружина

7 VOE 11701863

  • VOE 11701863 - Щетка угольная

9 VOE 11701867

  • VOE 11701867 - Шпонка

14 VOE 11701873

  • VOE 11701873 - Подшипник шариковый

15 VOE 11701875

  • VOE 11701875 - Кольцо стопорное

17 VOE 13955271

  • VOE 13955271 - Болт

17 VOE 13955271

  • VOE 13955271 - Болт

18 VOE 955893

  • VOE 955893 - Шайба

18 VOE 955893

  • VOE 955893 - Шайба

19 VOE 13955781

  • VOE 13955781 - Гайка

19 VOE 13955781

  • VOE 13955781 - Гайка

20 VOE 13955295

  • VOE 13955295 - Болт

20 VOE 13955295

  • VOE 13955295 - Болт

21 VOE 13955894

  • VOE 13955894 - Шайба

21 VOE 13955894

  • VOE 13955894 - Шайба

22 VOE 955782

  • VOE 955782 - Гайка шестигранная

22 VOE 955782

  • VOE 955782 - Гайка шестигранная

23 VOE 14213202

  • VOE 14213202 - Соединение многоходовое

24 VOE 14016673

  • VOE 14016673 - Хомут ленточный

24 VOE 14016673

  • VOE 14016673 - Хомут ленточный
