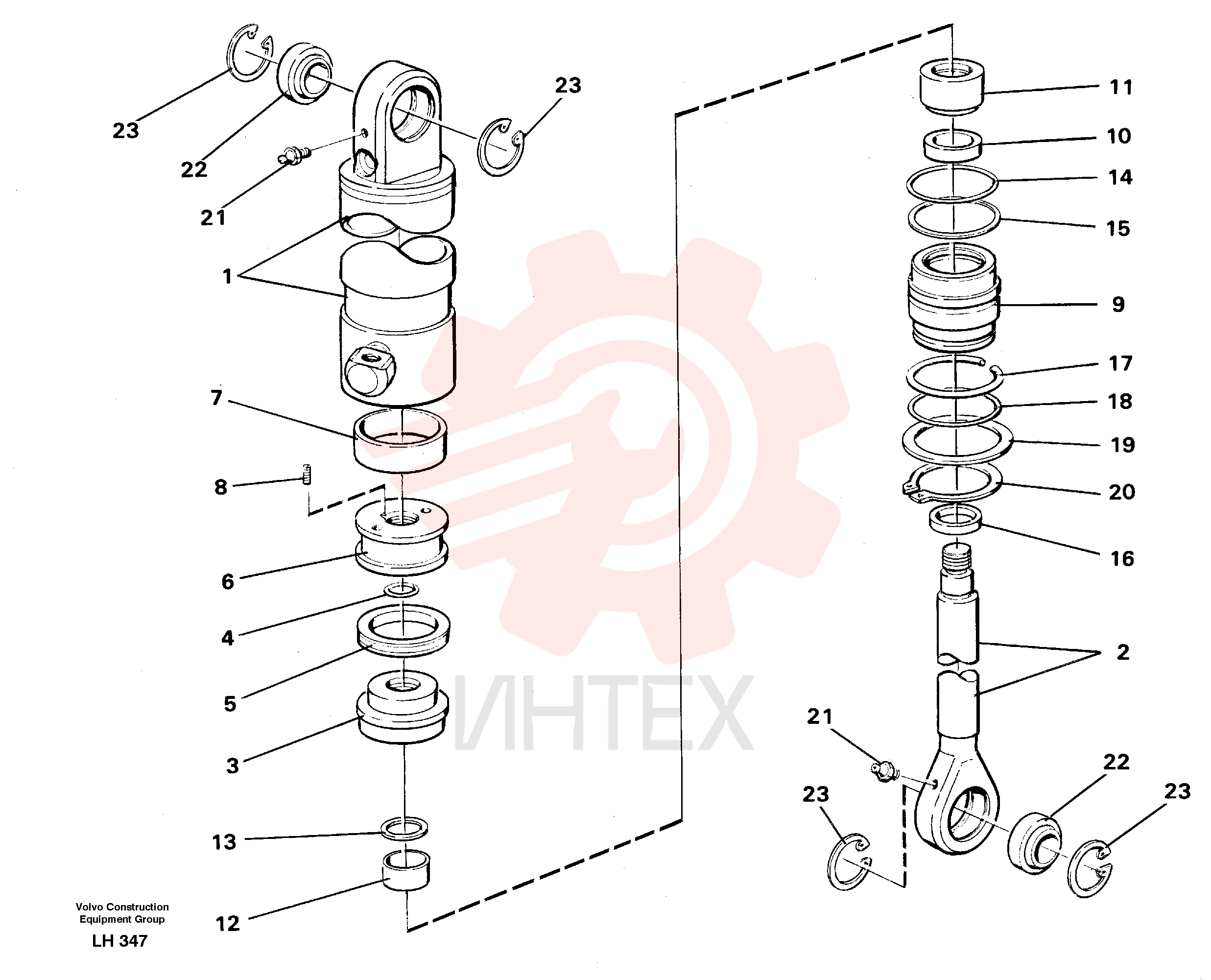

VOE 14249794 Гидроцилиндр (часть 2)

VOE 14249794 Гидроцилиндр (часть 2)

VOE 14249794 Гидроцилиндр (часть 2)

— VOE 14249794

  • VOE 14249794 - Гидроцилиндр

— VOE 11997291

  • VOE 11997291 - Комплект прокладок

1 VOE 14249793

  • VOE 14249793 - Цилиндр

2 VOE 14248425

  • VOE 14248425 - Шток поршня

3 VOE 14248422

  • VOE 14248422 - Поршень

4 VOE 13949721

  • VOE 13949721 - Кольцо уплотнительное (О-кольцо)

4 VOE 13949721

  • VOE 13949721 - Кольцо уплотнительное (О-кольцо)

5 VOE 14213838

  • VOE 14213838 - Уплотнение поршня

6 VOE 14248421

  • VOE 14248421 - Поршень

7 VOE 14248435

  • VOE 14248435 - Кольцо направляющее

8 VOE 14014734

  • VOE 14014734 - Винт установочный

8 VOE 14014734

  • VOE 14014734 - Болт

9 VOE 14248423

  • VOE 14248423 - Головка блока цилиндров

10 VOE 14213837

  • VOE 14213837 - Уплотнение штока поршня

11 VOE 14248440

  • VOE 14248440 - Втулка (распорная)

12 VOE 14248434

  • VOE 14248434 - Втулка

13 VOE 914532

  • VOE 914532 - Кольцо стопорное

13 VOE 914532

  • VOE 914532 - Кольцо стопорное

14 VOE 13925095

  • VOE 13925095 - Кольцо уплотнительное (О-кольцо)

14 VOE 13925095

  • VOE 13925095 - Кольцо уплотнительное (О-кольцо)

15 VOE 14231336

  • VOE 14231336 - Кольцо опорное

16 VOE 14023508

  • VOE 14023508 - 14023508

17 VOE 14248433

  • VOE 14248433 - Кольцо

18 VOE 14023392

  • VOE 14023392 - Кольцо уплотнительное (О-кольцо)

19 VOE 14248420

  • VOE 14248420 - Шайба

20 VOE 914486

  • VOE 914486 - Кольцо стопорное

20 VOE 914486

  • VOE 914486 - Кольцо стопорное

21 VOE 914160

  • VOE 914160 - Масленка

21 VOE 914160

  • VOE 914160 - Масленка

22 VOE 14211872

  • VOE 14211872 - Подшипник тяги

23 VOE 14016107

  • VOE 14016107 - Кольцо стопорное
