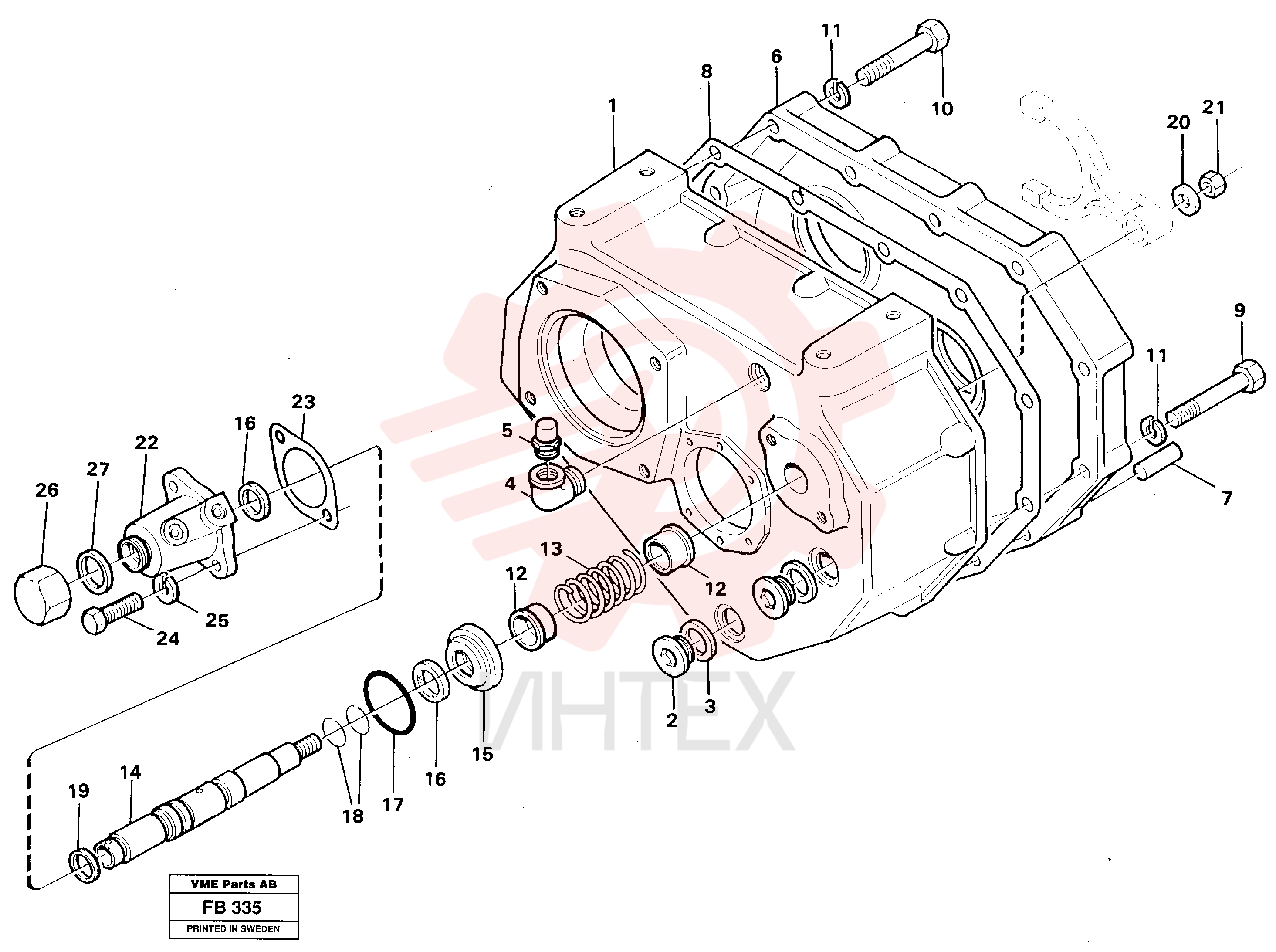

VOE 14214123 Коробка передач (КПП, трансмиссия) (часть 1)

VOE 14214123 Коробка передач (КПП, трансмиссия) (часть 1)

— VOE 14214123

  • VOE 14214123 - Коробка передач (КПП
  • трансмиссия)

— VOE 14214123

  • VOE 14214123 - Коробка передач (КПП
  • трансмиссия)

1 VOE 14214756

  • VOE 14214756 - Корпус трансмиссии

1 VOE 14214756

  • VOE 14214756 - Корпус трансмиссии

2 VOE 14210759

  • VOE 14210759 - Заглушка трубы

3 VOE 13949016

  • VOE 13949016 - Прокладка

3 VOE 13949016

  • VOE 13949016 - Прокладка

4 VOE 14212564

  • VOE 14212564 - Колено трубы

4 VOE 14212564

  • VOE 14212564 - Колено трубы

5 VOE 14262395

  • VOE 14262395 - Клапан

5 VOE 14262395

  • VOE 14262395 - Клапан вентиляционный

6 VOE 14214762

  • VOE 14214762 - Пластина торцевая

6 VOE 14214762

  • VOE 14214762 - Картер (корпус)

7 VOE 14214763

  • VOE 14214763 - Палец с канавкой

7 VOE 14214763

  • VOE 14214763 - Палец с канавкой

8 VOE 14214776

  • VOE 14214776 - Сальник

9 VOE 14214644

  • VOE 14214644 - Болт

9 VOE 14214644

  • VOE 14214644 - Болт

10 VOE 14214645

  • VOE 14214645 - Болт

10 VOE 14214645

  • VOE 14214645 - Болт

11 VOE 14212406

  • VOE 14212406 - Шайба стопорная

11 VOE 14212406

  • VOE 14212406 - Шайба стопорная

12 VOE 14212511

  • VOE 14212511 - Направляющая пружины

12 VOE 14212511

  • VOE 14212511 - Направляющая пружины

13 VOE 14212504

  • VOE 14212504 - Пружина

13 VOE 14212504

  • VOE 14212504 - Пружина

14 VOE 14214774

  • VOE 14214774 - Вал сцепления

14 VOE 14214774

  • VOE 14214774 - Вал сцепления

15 VOE 14215267

  • VOE 14215267 - Устройство Ctrg

16 VOE 14214754

  • VOE 14214754 - Сальник

17 VOE 14212542

  • VOE 14212542 - Кольцо уплотнительное (О-кольцо)

17 VOE 14212542

  • VOE 14212542 - Кольцо уплотнительное (О-кольцо)

18 VOE 14214775

  • VOE 14214775 - Кольцо стопорное

18 VOE 14214775

  • VOE 14214775 - Кольцо стопорное

19 VOE 14212550

  • VOE 14212550 - Уплотнение поршня

19 VOE 14212550

  • VOE 14212550 - Уплотнение поршня

20 VOE 14214771

  • VOE 14214771 - Пружина тарельчатая

20 VOE 14214771

  • VOE 14214771 - Пружина тарельчатая

21 VOE 14214770

  • VOE 14214770 - Гайка

21 VOE 14214770

  • VOE 14214770 - Гайка

22 VOE 14212505

  • VOE 14212505 - Цилиндр

22 VOE 14212505

  • VOE 14212505 - Цилиндр

23 VOE 14212560

  • VOE 14212560 - Сальник

24 VOE 14214484

  • VOE 14214484 - Болт

24 VOE 14214484

  • VOE 14214484 - Болт

25 VOE 14212406

  • VOE 14212406 - Шайба стопорная

25 VOE 14212406

  • VOE 14212406 - Шайба стопорная

26 VOE 14212507

  • VOE 14212507 - Гайка колпачковая

26 VOE 14212507

  • VOE 14212507 - Гайка колпачковая

27 VOE 14214755

  • VOE 14214755 - Шайба медная
