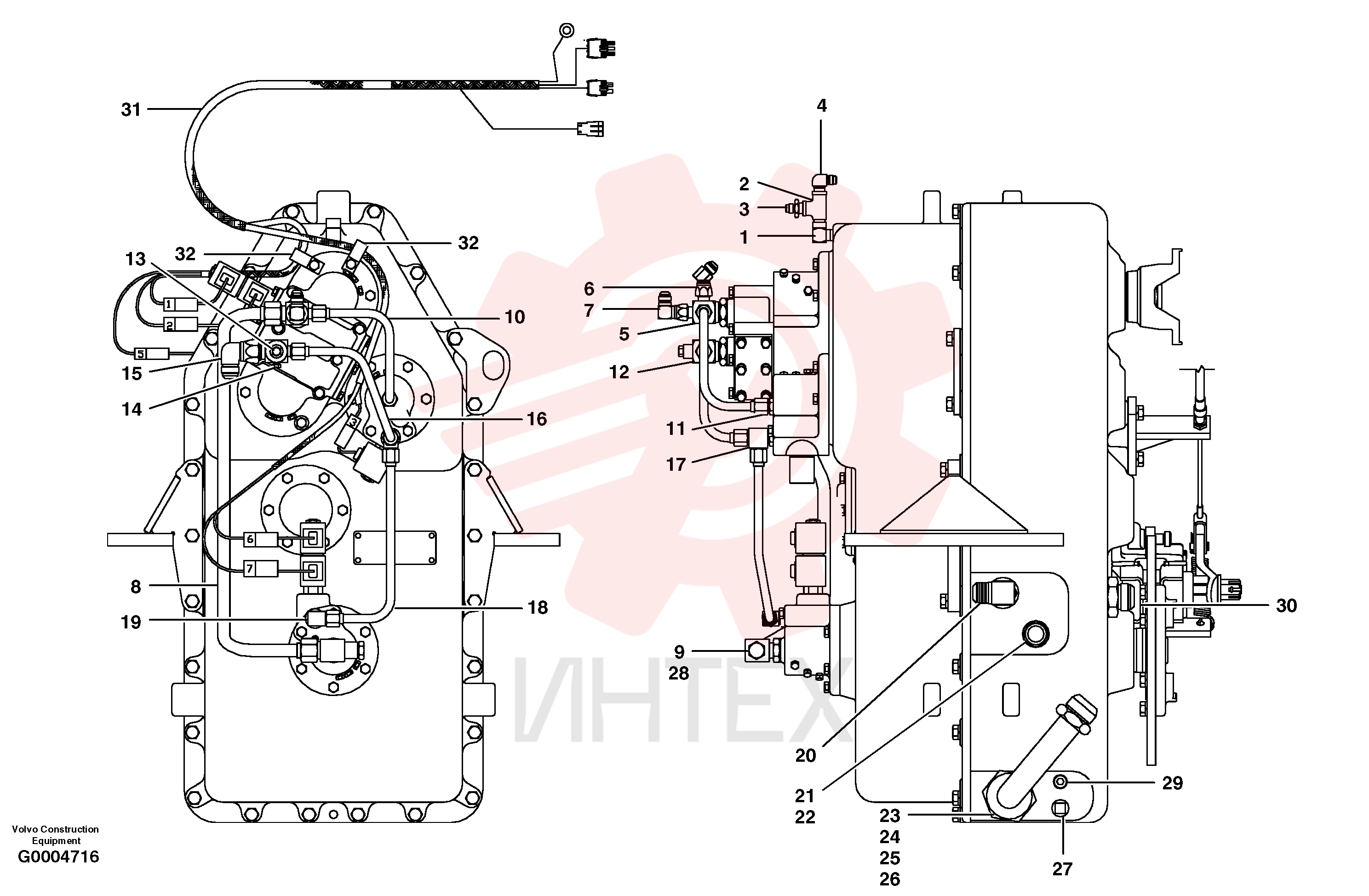

CH 103P-06 Угольник (часть 11)

CH 103P-06 Угольник (часть 11)

1 CH 103P-06

  • CH 103P-06 - Угольник

1 CH 103P-06

  • CH 103P-06 - Угольник

2 CH 115V-0606

  • CH 115V-0606 - Тройник

3 CH 110G-0606

  • CH 110G-0606 - Соединитель

4 CH 110R-0606

  • CH 110R-0606 - Фитинг

4 CH 110R-0606

  • CH 110R-0606 - Фитинг

5 CH 87514

  • CH 87514 - Фитинг
  • Специальный

6 CH 112A-08

  • CH 112A-08 - Ниппель угловой

6 CH 112A-08

  • CH 112A-08 - Ниппель угловой

7 CH 112B-08

  • CH 112B-08 - Угольник

7 CH 112B-08

  • CH 112B-08 - Угольник

8 CH 29755

  • CH 29755 - Трубка

9 VOE 12725299

  • VOE 12725299 - Фитинг

10 CH 87586

  • CH 87586 - Трубка в сборе

11 CH 111E-0808

  • CH 111E-0808 - Соединитель

12 CH 87513

  • CH 87513 - Тройник
  • Специальный

13 CH 111H-04

  • CH 111H-04 - Пробка (заглушка)

14 CH 115C-02

  • CH 115C-02 - Пробка (заглушка)

15 CH 112B-12

  • CH 112B-12 - Угольник

15 CH 112B-12

  • CH 112B-12 - Угольник

16 CH 87585

  • CH 87585 - Трубка

17 CH 111D-0808

  • CH 111D-0808 - Тройник

18 CH 62797

  • CH 62797 - Трубка

18 CH 62797

  • CH 62797 - Трубка

19 CH 111B-0808

  • CH 111B-0808 - Ниппель угловой

19 CH 111B-0808

  • CH 111B-0808 - Ниппель угловой

20 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

20 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

21 CH 74036

  • CH 74036 - Стекло
  • Входит в поз. № 22

22 CH 12A-215

  • CH 12A-215 - Кольцо уплотнительное (О-кольцо)

22 CH 12A-215

  • CH 12A-215 - Кольцо уплотнительное (О-кольцо)

23 CH 54137

  • CH 54137 - Диффузор

23 CH 54137

  • CH 54137 - Диффузор

24 CH 74175

  • CH 74175 - Угольник
  • Входит в поз. № 25
  • 26

24 CH 74175

  • CH 74175 - Угольник
  • Входит в поз. № 25
  • 26

25 CH 12A-028

  • CH 12A-028 - Кольцо уплотнительное (О-кольцо)

25 CH 12A-028

  • CH 12A-028 - Кольцо уплотнительное (О-кольцо)

26 CH 116A-24

  • CH 116A-24 - Кольцо уплотнительное (О-кольцо)

26 CH 116A-24

  • CH 116A-24 - Кольцо уплотнительное (О-кольцо)

27 CH 27449

  • CH 27449 - Пробка магнитная

27 CH 27449

  • CH 27449 - Пробка магнитная

28 CH 111H-08

  • CH 111H-08 - Пробка (заглушка)

29 CH 115D-08

  • CH 115D-08 - Пробка (заглушка)

30 CH 111E-2024

  • CH 111E-2024 - Соединитель

31 CH 400213

  • CH 400213 - Жгут проводов

32 CH 32317

  • CH 32317 - Зажим

32 CH 32317

  • CH 32317 - Зажим
