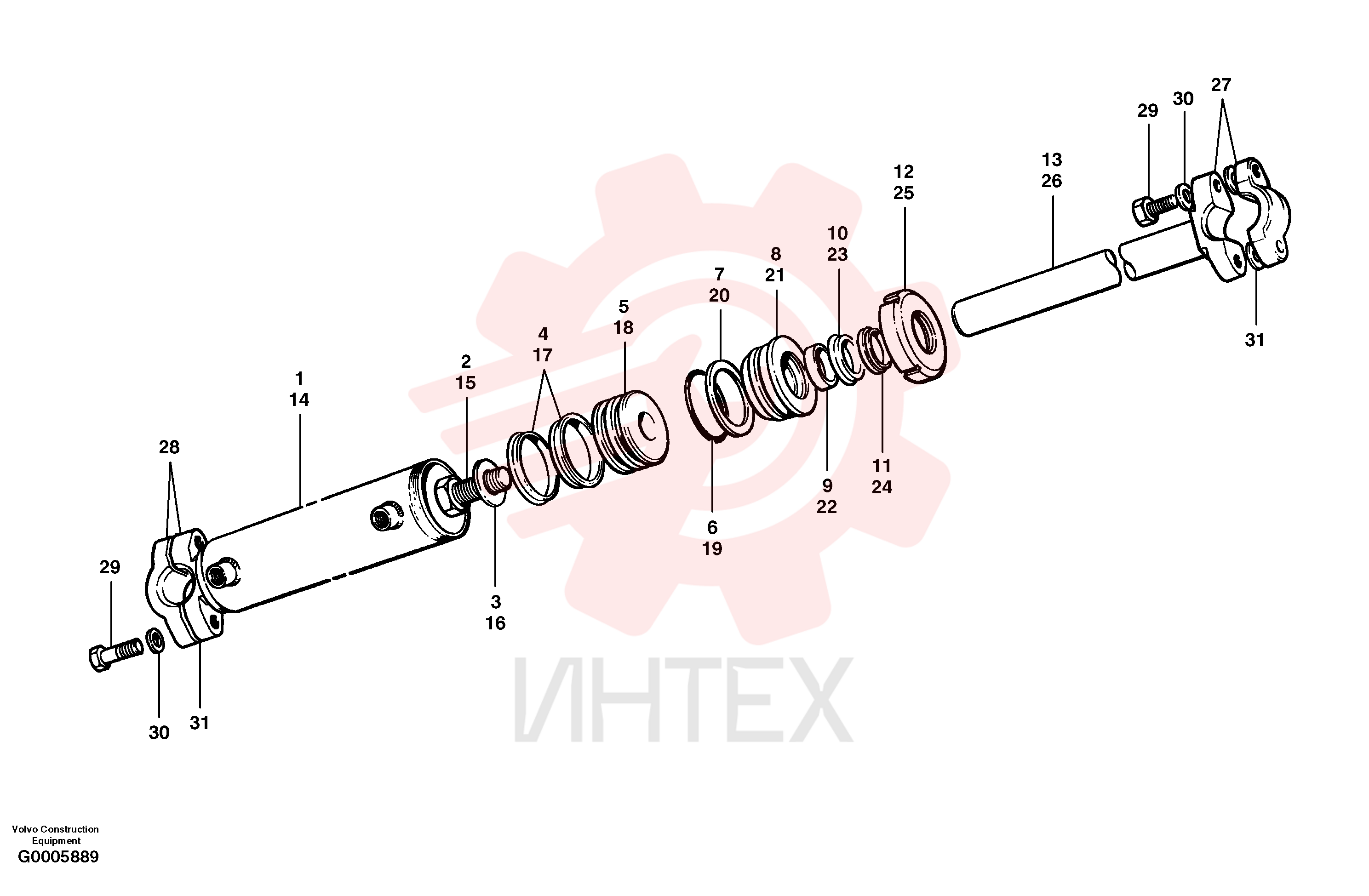

VOE 12724670 Гидроцилиндр (часть 9)

VOE 12724670 Гидроцилиндр (часть 9)

— VOE 12724670

  • VOE 12724670 - Гидроцилиндр
  • В сборе
  • включает поз. № 1 - 13

— VOE 12724670

  • VOE 12724670 - Гидроцилиндр
  • В сборе
  • включает поз. № 1 - 13

— VOE 12724306

  • VOE 12724306 - Ремкомплект
  • Для 12724670
  • входит в поз. №

— VOE 12724306

  • VOE 12724306 - Ремкомплект
  • Для 12724670
  • входит в поз. №

— VOE 12724667

  • VOE 12724667 - Гидроцилиндр
  • В сборе
  • входит в поз. № 14 и далее

— VOE 12724667

  • VOE 12724667 - Гидроцилиндр
  • В сборе
  • входит в поз. № 14 и далее

— VOE 12724303

  • VOE 12724303 - Ремкомплект
  • Для 12724667
  • входит в поз. №

— VOE 12724303

  • VOE 12724303 - Ремкомплект
  • Для 12724667
  • входит в поз. №

1 CH 97694

  • CH 97694 - Гильза
  • Входит в поз. № 12 - 28

1 CH 97694

  • CH 97694 - Гильза
  • Входит в поз. № 12 - 28

2 CH 50A-1622UP

  • CH 50A-1622UP - Винт с шестигранной головкой

3 CH 49380

  • CH 49380 - Шайба

4 VOE 12724824

  • VOE 12724824 - Сальник

5 CH 74694

  • CH 74694 - Поршень

5 CH 74694

  • CH 74694 - Поршень

6 CH 74696

  • CH 74696 - Кольцо уплотнительное (О-кольцо)

7 CH 74697

  • CH 74697 - Кольцо опорное

8 CH 406028

  • CH 406028 - Головка блока цилиндров

8 CH 406028

  • CH 406028 - Головка блока цилиндров

9 VOE 12724222

  • VOE 12724222 - Кольцо изнашиваемое

10 VOE 12724223

  • VOE 12724223 - Сальник

11 VOE 12724224

  • VOE 12724224 - Стеклоочиститель

12 CH 74692

  • CH 74692 - Гайка

12 CH 74692

  • CH 74692 - Гайка

13 CH 97389

  • CH 97389 - Шток поршня
  • Входит в поз. № 27

13 CH 97389

  • CH 97389 - Шток поршня
  • Входит в поз. № 27

14 CH 97697

  • CH 97697 - Гильза
  • Входит в поз. № 25
  • 28

14 CH 97697

  • CH 97697 - Гильза
  • Входит в поз. № 25
  • 28

15 CH 50A-1622UP

  • CH 50A-1622UP - Винт с шестигранной головкой

16 CH 49380

  • CH 49380 - Шайба

17 VOE 12724821

  • VOE 12724821 - Сальник

18 CH 59670

  • CH 59670 - Поршень цилиндра

19 CH 44244

  • CH 44244 - Кольцо уплотнительное (О-кольцо)

20 CH 44266

  • CH 44266 - Кольцо опорное

21 VOE 12724061

  • VOE 12724061 - Головка блока цилиндров

21 VOE 12724061

  • VOE 12724061 - Головка блока цилиндров

22 VOE 12724222

  • VOE 12724222 - Кольцо изнашиваемое

23 CH 59189

  • CH 59189 - Кольцо опорное

24 VOE 12724224

  • VOE 12724224 - Стеклоочиститель

25 CH 62147

  • CH 62147 - Гайка

25 CH 62147

  • CH 62147 - Гайка

26 CH 97389

  • CH 97389 - Шток поршня
  • Входит в поз. № 27

26 CH 97389

  • CH 97389 - Шток поршня
  • Входит в поз. № 27

27 CH 81923

  • CH 81923 - Крышка подшипника
  • Шток поршня - включает номер поз

27 CH 81923

  • CH 81923 - Крышка подшипника
  • Шток поршня - включает номер поз

28 CH 80670

  • CH 80670 - Крышка
  • Цилиндр - включает поз. № 29

29 CH 50A-1430ZI

  • CH 50A-1430ZI - Винт с шестигранной головкой

30 VOE 12727975

  • VOE 12727975 - Шайба

31 CH 87357

  • CH 87357 - Прокладка
  • 0.020″

31 CH 87356

  • CH 87356 - Прокладка
  • 0.010″

G700 модели, серийный № 33000 - — другие схемы
