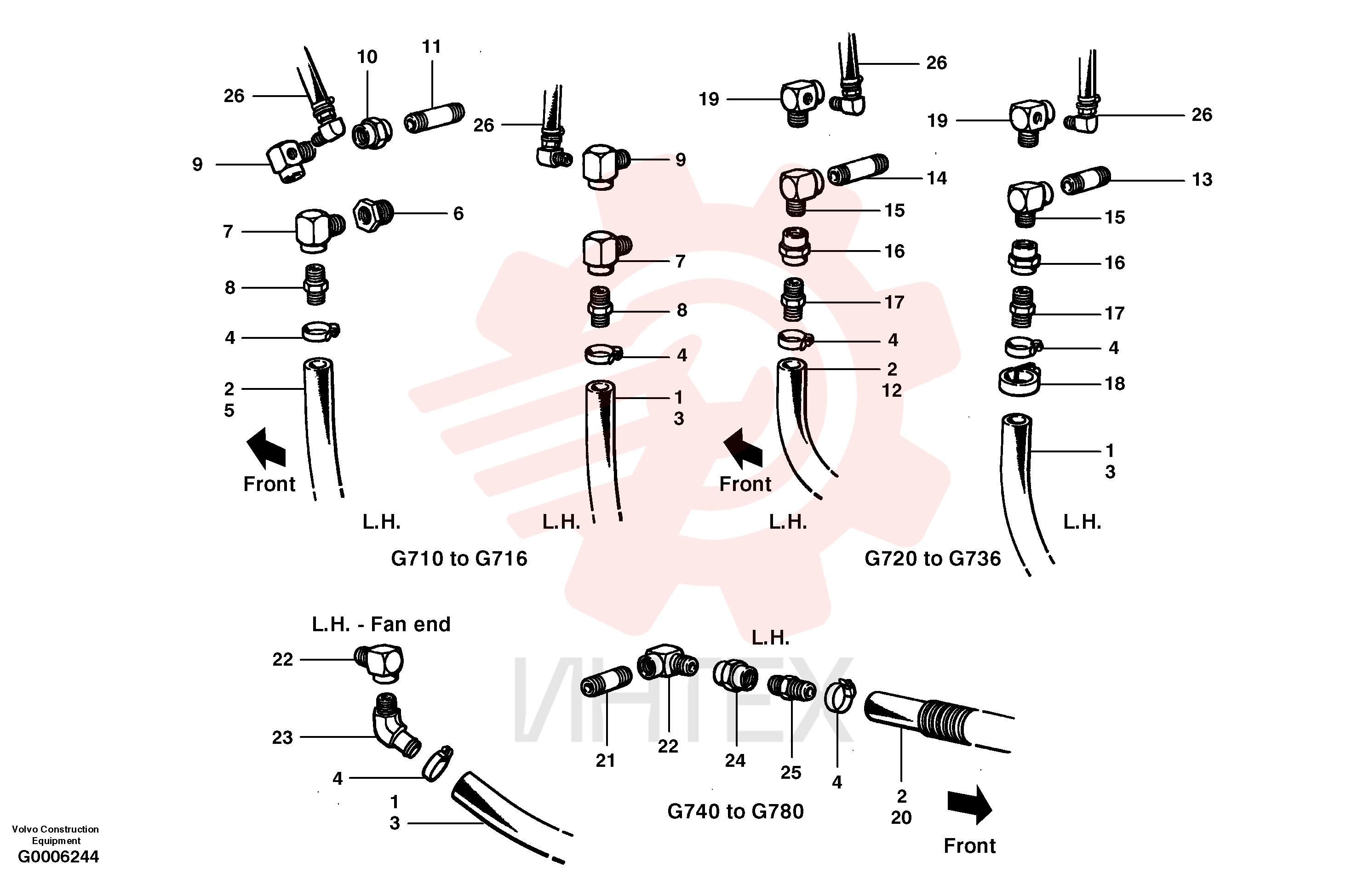

CH 800868 Шланг в сборе (часть 6)

CH 800868 Шланг в сборе (часть 6)

1 CH 800868

  • CH 800868 - Шланг в сборе

2 CH 17539X48

  • CH 17539X48 - Защита шланга

3 CH 17539X60

  • CH 17539X60 - Защита шланга

4 CH 22B-12

  • CH 22B-12 - Хомут шланговый

4 CH 22B-12

  • CH 22B-12 - Хомут шланговый

5 CH 9513X72

  • CH 9513X72 - Шланг в сборе

6 CH 115B-1208

  • CH 115B-1208 - Втулка

6 CH 115B-1208

  • CH 115B-1208 - Втулка

7 CH 115J-0808

  • CH 115J-0808 - Угольник

8 CH 108D-1208

  • CH 108D-1208 - Соединитель

9 CH 41161

  • CH 41161 - Угольник

9 CH 41161

  • CH 41161 - Угольник

10 CH 115G-08

  • CH 115G-08 - Муфта соединительная

11 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

11 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

12 CH 800876

  • CH 800876 - Шланг в сборе

12 CH 800876

  • CH 800876 - Шланг в сборе

13 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

13 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

14 CH 115Z-0808

  • CH 115Z-0808 - Ниппель

15 CH 115J-0808

  • CH 115J-0808 - Угольник

16 CH 115G-08

  • CH 115G-08 - Муфта соединительная

17 CH 108D-1208

  • CH 108D-1208 - Соединитель

18 CH 32319

  • CH 32319 - Зажим

18 CH 32319

  • CH 32319 - Зажим

19 CH 41161

  • CH 41161 - Угольник

19 CH 41161

  • CH 41161 - Угольник

20 CH 800876

  • CH 800876 - Шланг в сборе

20 CH 800876

  • CH 800876 - Шланг в сборе

21 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

21 CH 115Z-0806

  • CH 115Z-0806 - Ниппель

22 CH 115J-0808

  • CH 115J-0808 - Угольник

23 CH 108F-1208

  • CH 108F-1208 - Угольник

24 CH 115G-08

  • CH 115G-08 - Муфта соединительная

25 CH 108D-1208

  • CH 108D-1208 - Соединитель

G700 модели, серийный № 33000 - — другие схемы
