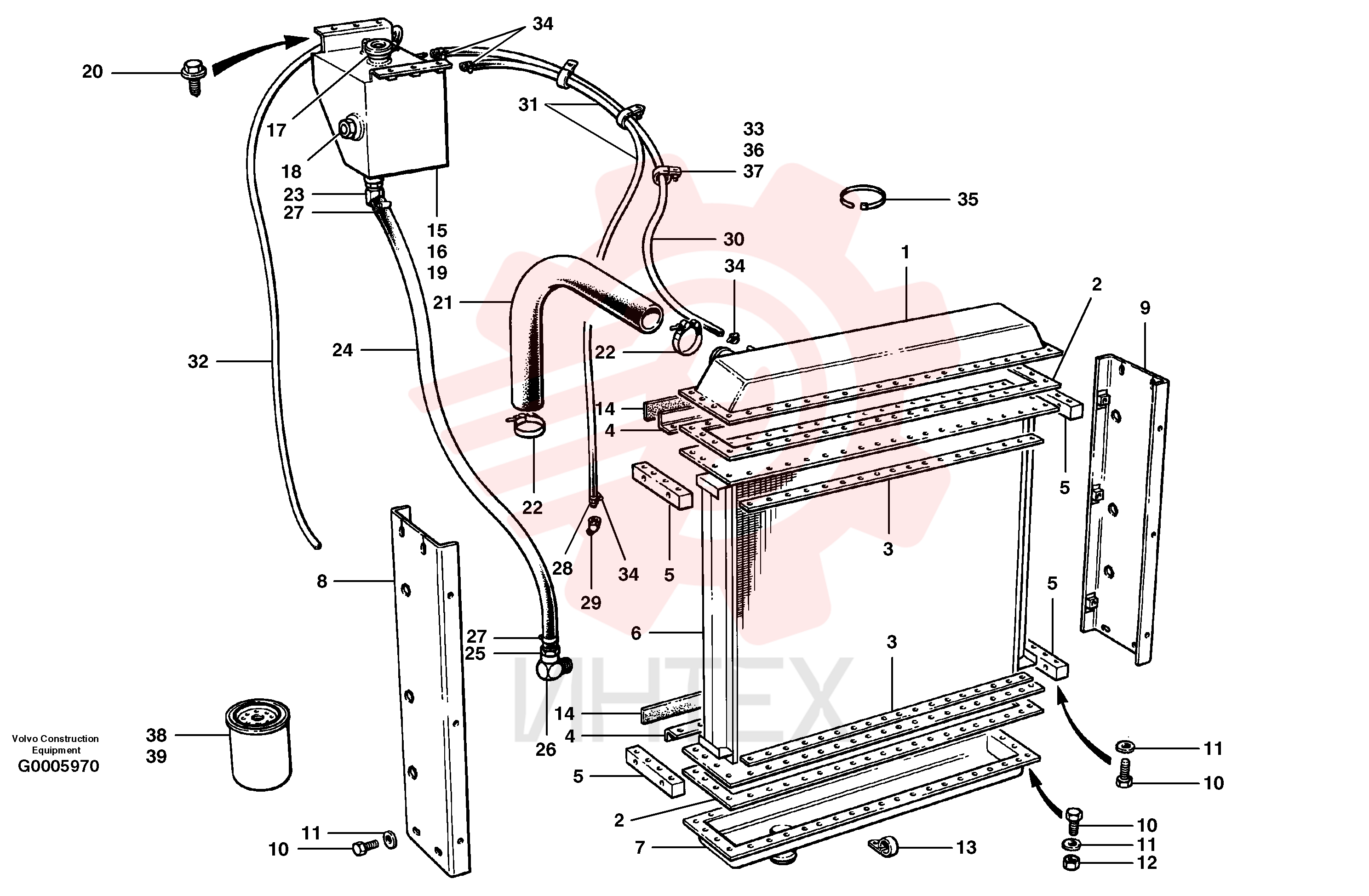

VOE 12726387 Сердцевина радиатора (часть 24)

VOE 12726387 Сердцевина радиатора (часть 24)

— VOE 12726387

  • VOE 12726387 - Сердцевина радиатора
  • Входит в поз. № 1-13

— CH 86728

  • CH 86728 - Резервуар
  • Входит в поз. № 15
  • 17
  • 18

— CH 86728

  • CH 86728 - Резервуар
  • Входит в поз. № 15
  • 17
  • 18

— CH 95306

  • CH 95306 - Резервуар
  • Входит в поз. № 16-19

— CH 95306

  • CH 95306 - Резервуар
  • Входит в поз. № 16-19

1 CH 86867

  • CH 86867 - Пластина верхняя
  • Верхний

1 CH 86867

  • CH 86867 - Пластина верхняя
  • Верхний

2 CH 17664

  • CH 17664 - Прокладка

2 CH 17664

  • CH 17664 - Прокладка

3 CH 17636

  • CH 17636 - Пластина усиливающая

3 CH 17636

  • CH 17636 - Пластина усиливающая

4 CH 95208

  • CH 95208 - Уголок

4 CH 95208

  • CH 95208 - Уголок

5 CH 86893

  • CH 86893 - Планка

5 CH 86893

  • CH 86893 - Планка

6 VOE 12726382

  • VOE 12726382 - Сердцевина радиатора
  • 8 ряд

6 VOE 12726382

  • VOE 12726382 - Сердцевина радиатора
  • 8 ряд

7 CH 65044P

  • CH 65044P - Пластина нижняя

7 CH 65044P

  • CH 65044P - Пластина нижняя

8 VOE 12731484

  • VOE 12731484 - Элемент боковой
  • Левый

9 VOE 12731483

  • VOE 12731483 - Элемент боковой
  • Правый

10 CH 50A-0508ZI

  • CH 50A-0508ZI - Винт с шестигранной головкой

10 CH 50A-0508ZI

  • CH 50A-0508ZI - Винт с шестигранной головкой

11 VOE 983334

  • VOE 983334 - Шайба

11 VOE 983334

  • VOE 983334 - Шайба

12 CH 30A-05ZI

  • CH 30A-05ZI - Гайка шестигранная

12 CH 30A-05ZI

  • CH 30A-05ZI - Гайка шестигранная

13 CH 32316

  • CH 32316 - Зажим

13 CH 32316

  • CH 32316 - Зажим

14 CH 800386

  • CH 800386 - Лента

14 CH 800386

  • CH 800386 - Лента

15 VOE 12733452

  • VOE 12733452 - Пластина

15 VOE 12733452

  • VOE 12733452 - Пластина

16 CH 95306

  • CH 95306 - Резервуар

16 CH 95306

  • CH 95306 - Резервуар

17 CH 86727

  • CH 86727 - Крышка

18 CH 85755

  • CH 85755 - Указатель

18 CH 85755

  • CH 85755 - Указатель

19 CH 115C-04

  • CH 115C-04 - Пробка (заглушка)

20 CH 78460

  • CH 78460 - Винт с фланцем

20 CH 78460

  • CH 78460 - Винт с фланцем

21 CH 95375

  • CH 95375 - Шланг радиатора
  • Верхний (обрезано)

22 CH 22A-256

  • CH 22A-256 - Хомут шланговый

22 CH 22A-256

  • CH 22A-256 - Хомут шланговый

23 CH 108B-1212

  • CH 108B-1212 - Угольник

23 CH 108B-1212

  • CH 108B-1212 - Угольник

24 CH 800876

  • CH 800876 - Шланг в сборе

24 CH 800876

  • CH 800876 - Шланг в сборе

25 CH 108D-1216

  • CH 108D-1216 - Соединитель

26 CH 115J-1616

  • CH 115J-1616 - Угольник

27 CH 22B-12

  • CH 22B-12 - Хомут шланговый

27 CH 22B-12

  • CH 22B-12 - Хомут шланговый

28 CH 106A-0402

  • CH 106A-0402 - Соединитель

29 CH 115H-02

  • CH 115H-02 - Угольник

30 CH 52807X63

  • CH 52807X63 - Шланг радиатора

30 CH 52807X63

  • CH 52807X63 - Шланг радиатора

31 CH 52807X73

  • CH 52807X73 - Шланг радиатора

31 CH 52807X73

  • CH 52807X73 - Шланг радиатора

32 CH 27429X88

  • CH 27429X88 - Шланг

32 CH 27429X88

  • CH 27429X88 - Шланг

33 CH 32319

  • CH 32319 - Зажим

33 CH 32319

  • CH 32319 - Зажим

34 CH 22D-04

  • CH 22D-04 - Хомут шланговый

34 CH 22D-04

  • CH 22D-04 - Хомут шланговый

35 CH 15774

  • CH 15774 - Полоса

36 VOE 983334

  • VOE 983334 - Шайба

36 VOE 983334

  • VOE 983334 - Шайба

37 CH 30A-05ZI

  • CH 30A-05ZI - Гайка шестигранная

37 CH 30A-05ZI

  • CH 30A-05ZI - Гайка шестигранная

38 CH 45674

  • CH 45674 - Фильтр охлаждающей жидкости

38 CH 45674

  • CH 45674 - Фильтр охлаждающей жидкости

39 CH 34654

  • CH 34654 - Фильтр охлаждающей жидкости

39 CH 34654

  • CH 34654 - Фильтр охлаждающей жидкости

G700 модели, серийный № 33000 - — другие схемы
