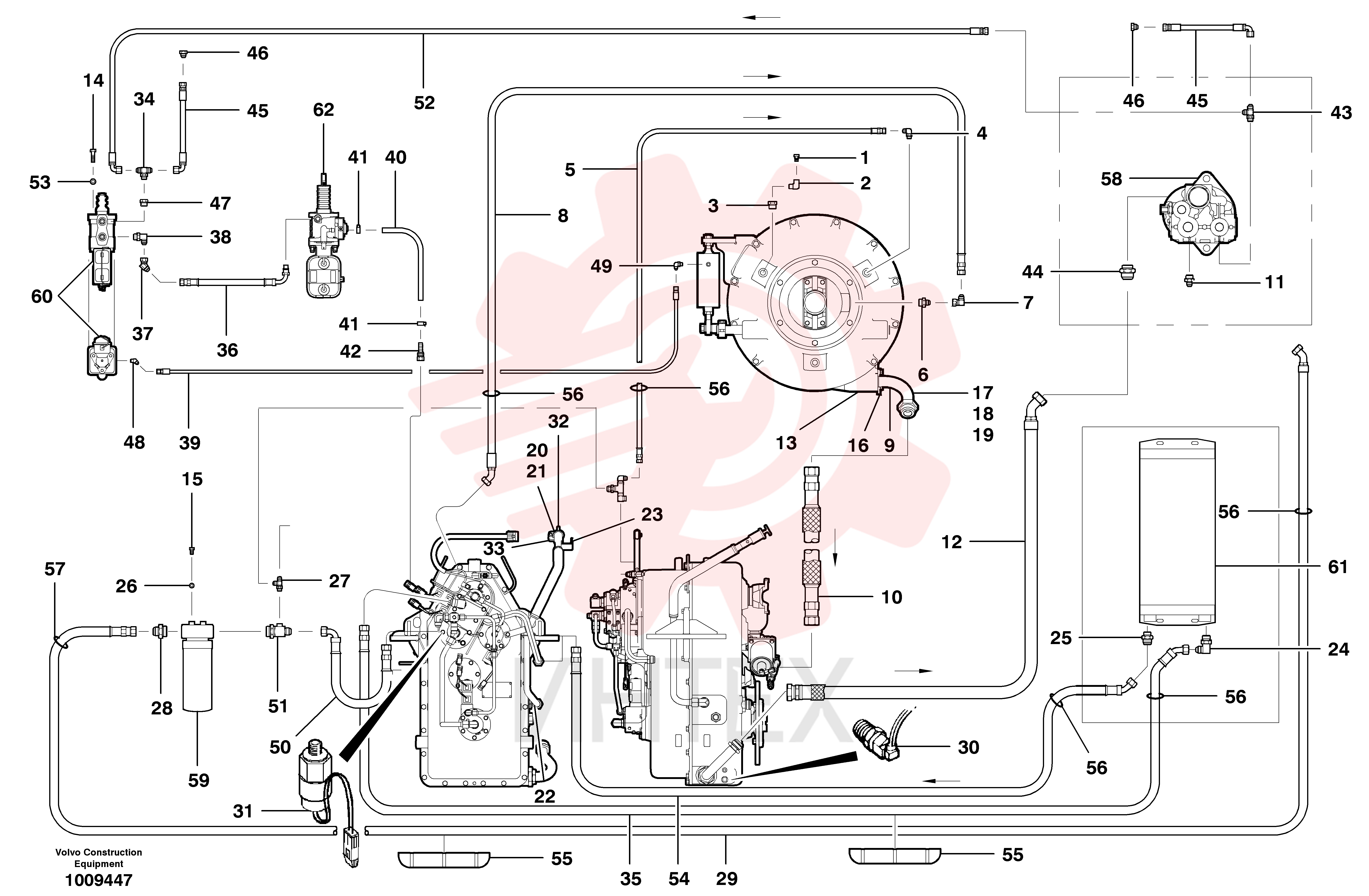

CH 4341 Сапун (часть 22)

CH 4341 Сапун (часть 22)

1 CH 4341

  • CH 4341 - Сапун

2 CH 103P-06

  • CH 103P-06 - Угольник

2 CH 103P-06

  • CH 103P-06 - Угольник

3 CH 62525

  • CH 62525 - Пробка (заглушка)
  • Изменённый

4 CH 111B-0606

  • CH 111B-0606 - Угольник

4 CH 111B-0606

  • CH 111B-0606 - Угольник

5 CH 14388X48

  • CH 14388X48 - Шланг в сборе

5 CH 14388X48

  • CH 14388X48 - Шланг в сборе

6 CH 111E-0812

  • CH 111E-0812 - Соединитель

7 CH 112B-08

  • CH 112B-08 - Угольник

7 CH 112B-08

  • CH 112B-08 - Угольник

8 VOE 12734356

  • VOE 12734356 - Шланг в сборе

9 VOE 12723349

  • VOE 12723349 - Фитинг
  • Слив сцепления - не показано

10 CH 62827X34

  • CH 62827X34 - Шланг

10 CH 62827X34

  • CH 62827X34 - Шланг

11 CH 111E-1612

  • CH 111E-1612 - Соединитель

12 VOE 12735157

  • VOE 12735157 - Шланг в сборе

13 CH 37926

  • CH 37926 - Клапан сливной

13 CH 37926

  • CH 37926 - Клапан сливной

14 CH 50A-0714ZI

  • CH 50A-0714ZI - Винт с шестигранной головкой

15 CH 50A-0608ZI

  • CH 50A-0608ZI - Винт с шестигранной головкой

15 CH 50A-0608ZI

  • CH 50A-0608ZI - Винт с шестигранной головкой

16 VOE 421158

  • VOE 421158 - Кольцо уплотнительное

16 VOE 421158

  • VOE 421158 - Кольцо уплотнительное

17 VOE 12723348

  • VOE 12723348 - Пластина стопорная

17 VOE 12723348

  • VOE 12723348 - Пластина стопорная

18 VOE 983262

  • VOE 983262 - Винт с шестигранной головкой

19 VOE 983334

  • VOE 983334 - Шайба

19 VOE 983334

  • VOE 983334 - Шайба

20 CH 62829

  • CH 62829 - Крышка заливной горловины

21 CH 402094

  • CH 402094 - Трубка
  • Верх - с защёлкой

21 CH 402094

  • CH 402094 - Трубка
  • Верх - с защёлкой

22 CH 87976

  • CH 87976 - Горловина заливная
  • Днище

22 CH 87976

  • CH 87976 - Горловина заливная
  • Днище

23 CH 30A-06ZI

  • CH 30A-06ZI - Гайка шестигранная

23 CH 30A-06ZI

  • CH 30A-06ZI - Гайка шестигранная

24 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

24 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

25 CH 111E-1616

  • CH 111E-1616 - Соединитель

26 VOE 983335

  • VOE 983335 - Шайба

26 VOE 983335

  • VOE 983335 - Шайба

27 CH 111D-0606

  • CH 111D-0606 - Тройник

28 CH 111E-1620

  • CH 111E-1620 - Соединитель

29 VOE 12735158

  • VOE 12735158 - Шланг в сборе

30 VOE 12731414

  • VOE 12731414 - Отопитель

31 CH 96867

  • CH 96867 - Датчик давления (переключатель
  • реле)
  • Давление масла трансмиссии

31 CH 96867

  • CH 96867 - Датчик давления (переключатель
  • реле)
  • Давление масла трансмиссии

32 CH 402095

  • CH 402095 - Крышка заливной горловины
  • Трубка заливная

32 CH 402095

  • CH 402095 - Крышка заливной горловины
  • Трубка заливная

33 CH 22B-16

  • CH 22B-16 - Хомут шланговый

33 CH 22B-16

  • CH 22B-16 - Хомут шланговый

34 CH 111C-0808

  • CH 111C-0808 - Тройник

35 VOE 12734357

  • VOE 12734357 - Шланг в сборе

36 CH 48849X35

  • CH 48849X35 - Шланг

37 CH 112A-08

  • CH 112A-08 - Ниппель угловой

37 CH 112A-08

  • CH 112A-08 - Ниппель угловой

38 CH 111B-0810

  • CH 111B-0810 - Угольник

38 CH 111B-0810

  • CH 111B-0810 - Угольник

39 CH 66686X50

  • CH 66686X50 - Шланг в сборе

40 CH 74476

  • CH 74476 - Шланг в сборе

41 CH 22C-08

  • CH 22C-08 - Хомут шланговый

42 CH 74477

  • CH 74477 - Ниппель шланга

43 CH 111D-0808

  • CH 111D-0808 - Тройник

44 CH 111E-2420

  • CH 111E-2420 - Соединитель

45 CH 78216X27

  • CH 78216X27 - Шланг в сборе

46 CH 110H-08

  • CH 110H-08 - Пробка (заглушка)

47 CH 111R-1008

  • CH 111R-1008 - Переходник

48 CH 110P-0402

  • CH 110P-0402 - Угольник

48 CH 110P-0402

  • CH 110P-0402 - Угольник

49 CH 111B-0404

  • CH 111B-0404 - Ниппель угловой

50 VOE 12734359

  • VOE 12734359 - Шланг в сборе

51 VOE 12725308

  • VOE 12725308 - Фитинг

51 VOE 12725308

  • VOE 12725308 - Фитинг

52 CH 78216X74

  • CH 78216X74 - Шланг в сборе

53 VOE 983336

  • VOE 983336 - Шайба

53 VOE 983336

  • VOE 983336 - Шайба

54 VOE 12734358

  • VOE 12734358 - Шланг в сборе

55 VOE 12734713

  • VOE 12734713 - Защита шланга

55 VOE 12734713

  • VOE 12734713 - Защита шланга

56 CH 15774

  • CH 15774 - Полоса

57 CH 45699

  • CH 45699 - Полоса

G700B модели, серийный № 35000 - — другие схемы
