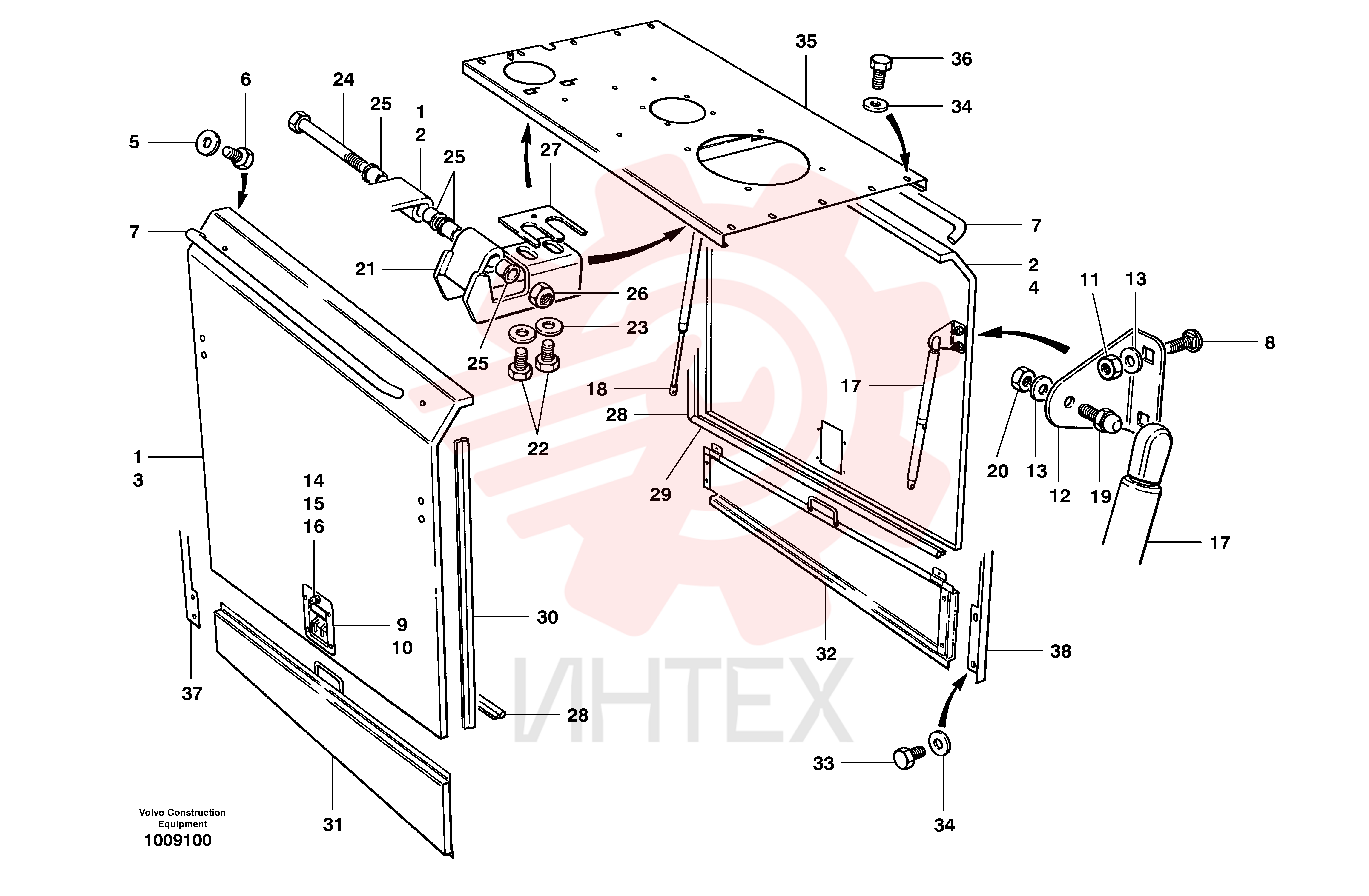

VOE 12725909 Дверь (часть 1)

VOE 12725909 Дверь (часть 1)

1 VOE 12725909

  • VOE 12725909 - Дверь
  • CPL
  • левый включает 3
  • 5 - 13

2 VOE 12725910

  • VOE 12725910 - Дверь
  • CPL
  • правый включает 4 - 13

3 VOE 12725898

  • VOE 12725898 - Панель двери
  • Левый

4 VOE 12725899

  • VOE 12725899 - Панель двери
  • Правый

5 VOE 983335

  • VOE 983335 - Шайба

5 VOE 983335

  • VOE 983335 - Шайба

6 VOE 983270

  • VOE 983270 - Винт с шестигранной головкой

6 VOE 983270

  • VOE 983270 - Винт с шестигранной головкой

7 VOE 12724330

  • VOE 12724330 - Ручка

8 VOE 12727917

  • VOE 12727917 - Винт с квадратным подголовком

9 CH 65033

  • CH 65033 - Защелка

10 CH 65034

  • CH 65034 - Заклепка вытяжная

11 VOE 983403

  • VOE 983403 - Гайка стопорная

11 VOE 983403

  • VOE 983403 - Гайка стопорная

12 VOE 12733762

  • VOE 12733762 - Пластина анкера

13 VOE 983334

  • VOE 983334 - Шайба

13 VOE 983334

  • VOE 983334 - Шайба

14 CH 57462

  • CH 57462 - Защёлка поворотная
  • С ключами

14 CH 57462

  • CH 57462 - Защёлка поворотная
  • С ключами

15 CH 68095

  • CH 68095 - Шпонка
  • Защелка

16 CH 57463

  • CH 57463 - Скоба (хомут)

17 VOE 12726924

  • VOE 12726924 - Упор газовый
  • Задний

18 VOE 12726925

  • VOE 12726925 - Упор газовый
  • Передний

19 VOE 12726756

  • VOE 12726756 - Палец шаровой

19 VOE 12726756

  • VOE 12726756 - Палец шаровой

20 VOE 963106

  • VOE 963106 - Гайка стопорная

20 VOE 963106

  • VOE 963106 - Гайка стопорная

21 VOE 12725927

  • VOE 12725927 - Петля

22 VOE 983699

  • VOE 983699 - Болт

23 VOE 12731594

  • VOE 12731594 - Шайба

24 VOE 983446

  • VOE 983446 - Винт с шестигранной головкой

25 VOE 1588548

  • VOE 1588548 - Втулка

25 VOE 1588548

  • VOE 1588548 - Втулка

26 VOE 13971090

  • VOE 13971090 - Гайка стопорная

26 VOE 13971090

  • VOE 13971090 - Гайка стопорная

27 VOE 12732831

  • VOE 12732831 - Прокладка

28 VOE 12730064

  • VOE 12730064 - Прокладка стекла
  • Передний

29 VOE 12730064

  • VOE 12730064 - Прокладка стекла
  • Днище

30 VOE 12730064

  • VOE 12730064 - Прокладка стекла
  • Задний

31 VOE 12725923

  • VOE 12725923 - Панель
  • Левый

32 VOE 12725922

  • VOE 12725922 - Панель
  • Правый

33 VOE 983270

  • VOE 983270 - Винт с шестигранной головкой

33 VOE 983270

  • VOE 983270 - Винт с шестигранной головкой

34 VOE 983335

  • VOE 983335 - Шайба

34 VOE 983335

  • VOE 983335 - Шайба

35 VOE 12731623

  • VOE 12731623 - Крышка

36 VOE 984768

  • VOE 984768 - Винт с шестигранной головкой
