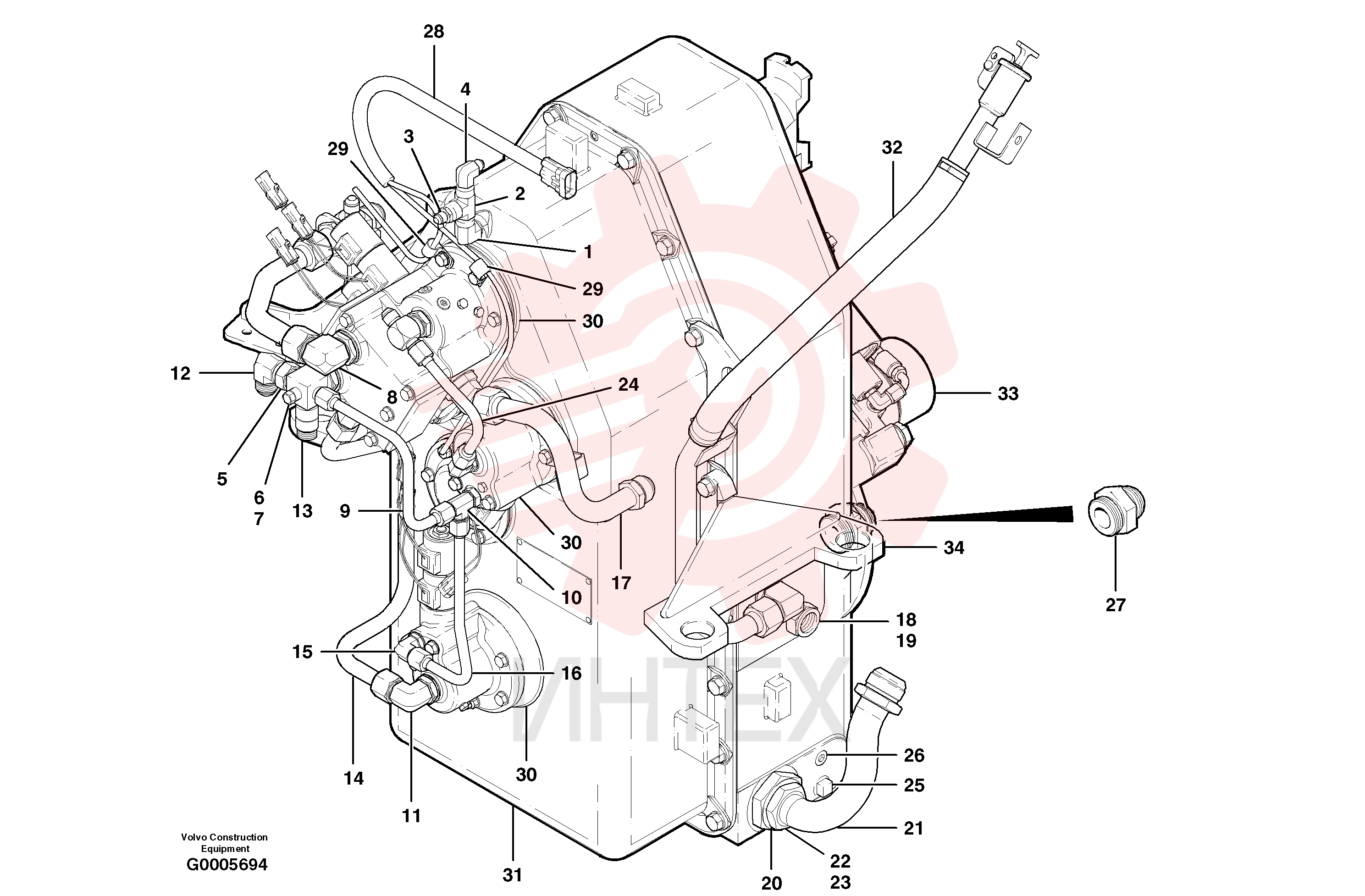

CH 103P-06 Угольник (часть 1)

CH 103P-06 Угольник (часть 1)

1 CH 103P-06

  • CH 103P-06 - Угольник

1 CH 103P-06

  • CH 103P-06 - Угольник

2 CH 115V-0606

  • CH 115V-0606 - Тройник

3 CH 110G-0606

  • CH 110G-0606 - Соединитель

4 CH 110R-0606

  • CH 110R-0606 - Ниппель

4 CH 110R-0606

  • CH 110R-0606 - Фитинг

5 CH 87513

  • CH 87513 - Тройник
  • Специальный

6 CH 111H-04

  • CH 111H-04 - Пробка (заглушка)

7 VOE 12727850

  • VOE 12727850 - Шайба

8 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

8 CH 111B-1616

  • CH 111B-1616 - Ниппель угловой

9 VOE 12730619

  • VOE 12730619 - Гильза цилиндра атригера

10 CH 111D-0808

  • CH 111D-0808 - Тройник

11 CH 111B-1212

  • CH 111B-1212 - Ниппель угловой

11 CH 111B-1212

  • CH 111B-1212 - Ниппель угловой

12 CH 112B-12

  • CH 112B-12 - Угольник

12 CH 112B-12

  • CH 112B-12 - Угольник

13 CH 96867

  • CH 96867 - Датчик давления (переключатель
  • реле)

13 CH 96867

  • CH 96867 - Датчик давления (переключатель
  • реле)

14 VOE 12730636

  • VOE 12730636 - Трубка в сборе

15 CH 111B-0808

  • CH 111B-0808 - Ниппель угловой

15 CH 111B-0808

  • CH 111B-0808 - Ниппель угловой

16 CH 62797

  • CH 62797 - Трубка

16 CH 62797

  • CH 62797 - Трубка

17 VOE 12731102

  • VOE 12731102 - Трубка

17 VOE 12731102

  • VOE 12731102 - Трубка

18 CH 74036

  • CH 74036 - Стекло
  • Уровень масла

19 CH 12A-215

  • CH 12A-215 - Кольцо уплотнительное (О-кольцо)

19 CH 12A-215

  • CH 12A-215 - Кольцо уплотнительное (О-кольцо)

20 CH 54137

  • CH 54137 - Диффузор

20 CH 54137

  • CH 54137 - Диффузор

21 CH 74175

  • CH 74175 - Угольник

21 CH 74175

  • CH 74175 - Угольник

22 CH 12A-028

  • CH 12A-028 - Кольцо уплотнительное (О-кольцо)

22 CH 12A-028

  • CH 12A-028 - Кольцо уплотнительное (О-кольцо)

23 CH 116A-24

  • CH 116A-24 - Кольцо уплотнительное (О-кольцо)

23 CH 116A-24

  • CH 116A-24 - Кольцо уплотнительное (О-кольцо)

24 VOE 12730620

  • VOE 12730620 - Гильза цилиндра атригера

25 CH 27449

  • CH 27449 - Пробка магнитная

25 CH 27449

  • CH 27449 - Пробка магнитная

26 CH 115D-08

  • CH 115D-08 - Пробка (заглушка)

27 CH 111E-2024

  • CH 111E-2024 - Соединитель

28 VOE 12723979

  • VOE 12723979 - Жгут проводов
  • Трансмиссия

29 CH 32317

  • CH 32317 - Зажим

29 CH 32317

  • CH 32317 - Зажим

G700B модели, серийный № 35000 - — другие схемы
