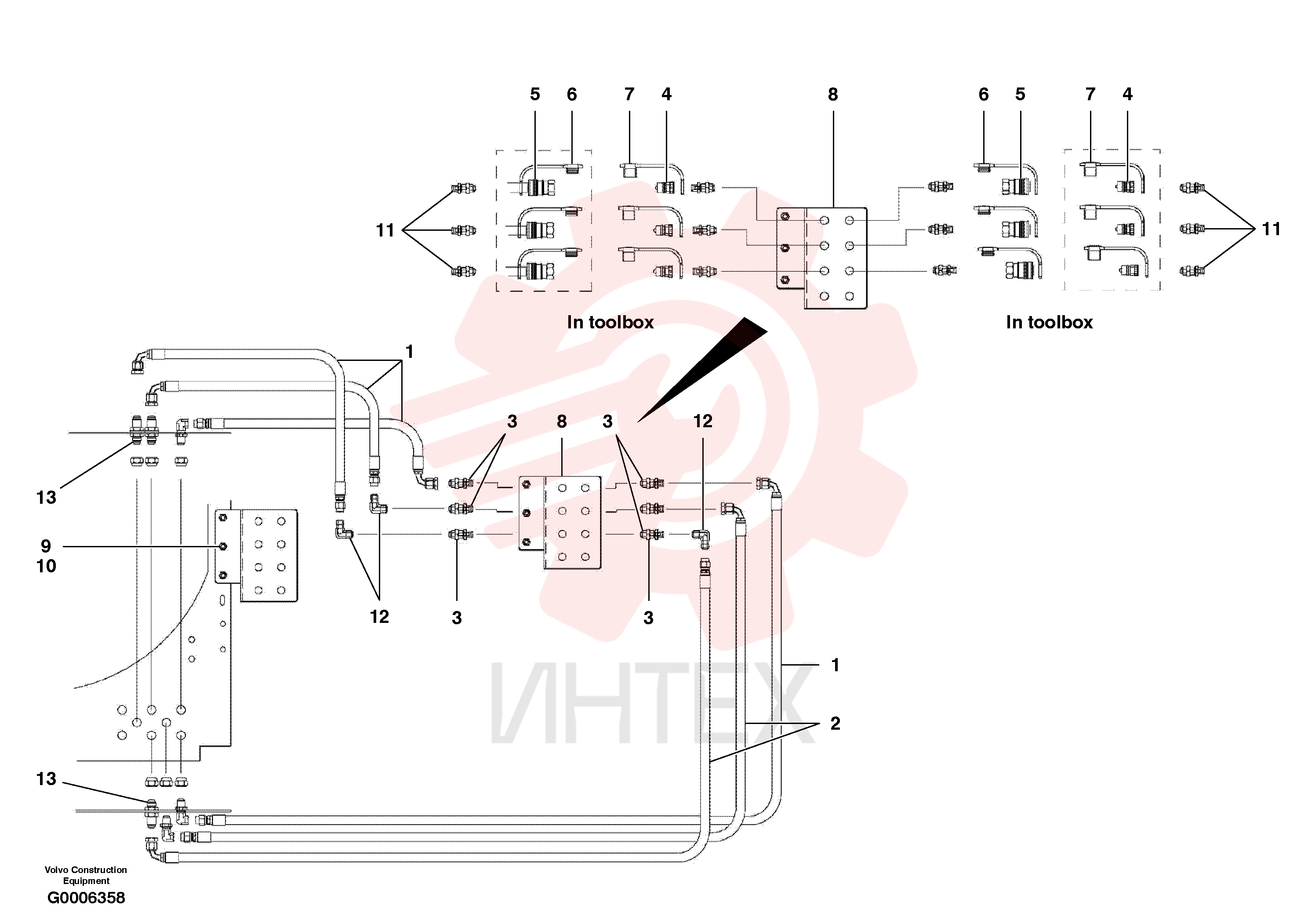

VOE 12731196 Шланг в сборе (часть 1)

VOE 12731196 Шланг в сборе (часть 1)

1 VOE 12731196

  • VOE 12731196 - Шланг в сборе

2 VOE 12731277

  • VOE 12731277 - Шланг в сборе

3 VOE 12732150

  • VOE 12732150 - Соединитель

4 CH 99220

  • CH 99220 - Муфта соединительная
  • Резьба наружная

5 CH 99219

  • CH 99219 - Муфта соединительная
  • Резьба внутренняя

6 CH 95194

  • CH 95194 - Пробка (заглушка)

7 CH 95195

  • CH 95195 - Колпачок пылезащитный

8 VOE 12731002

  • VOE 12731002 - Кронштейн

9 VOE 983272

  • VOE 983272 - Винт с шестигранной головкой

9 VOE 983272

  • VOE 983272 - Винт с шестигранной головкой

10 VOE 983335

  • VOE 983335 - Шайба

10 VOE 983335

  • VOE 983335 - Шайба

11 CH 110G-0808

  • CH 110G-0808 - Соединитель

12 CH 112B-08

  • CH 112B-08 - Угольник

12 CH 112B-08

  • CH 112B-08 - Угольник

G700B модели, серийный № 35000 - — другие схемы
