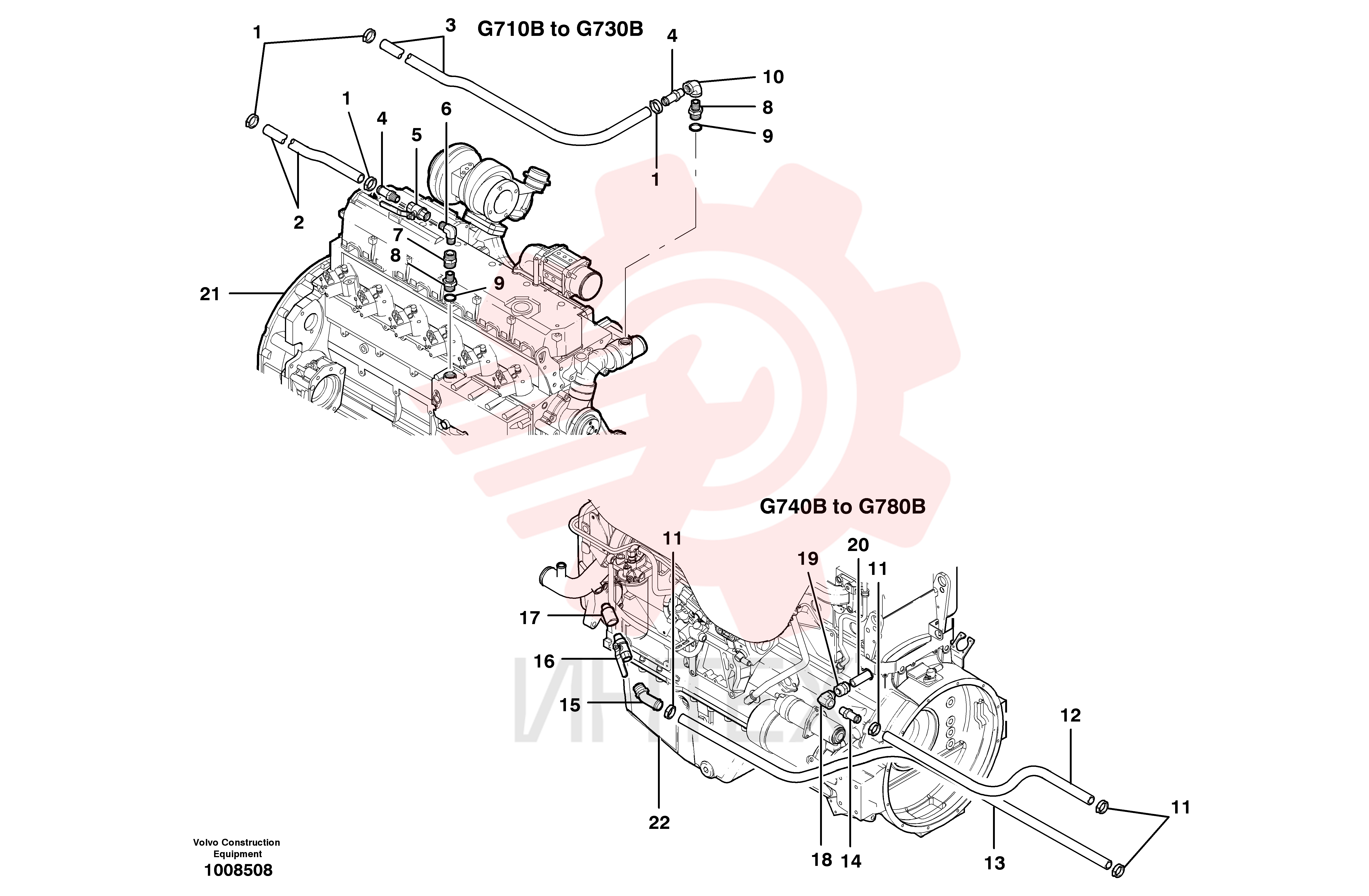

CH 22B-12 Хомут шланговый (часть 2)

CH 22B-12 Хомут шланговый (часть 2)

1 CH 22B-12

  • CH 22B-12 - Хомут шланговый

1 CH 22B-12

  • CH 22B-12 - Хомут шланговый

2 VOE 12727195

  • VOE 12727195 - Шланг резиновый

3 VOE 12727195

  • VOE 12727195 - Шланг резиновый

4 CH 108D-1208

  • CH 108D-1208 - Соединитель

5 CH 117B-08

  • CH 117B-08 - Клапан запорный

6 CH 115U-0808

  • CH 115U-0808 - Угольник

7 CH 115G-08

  • CH 115G-08 - Муфта соединительная

8 VOE 12723918

  • VOE 12723918 - Фитинг

9 VOE 947628

  • VOE 947628 - Прокладка

10 CH 115K-08

  • CH 115K-08 - Угольник

11 CH 22B-12

  • CH 22B-12 - Хомут шланговый

11 CH 22B-12

  • CH 22B-12 - Хомут шланговый

12 VOE 12727195

  • VOE 12727195 - Шланг резиновый

13 VOE 12726122

  • VOE 12726122 - Шланг

14 CH 108D-1208

  • CH 108D-1208 - Соединитель

15 CH 108F-1208

  • CH 108F-1208 - Угольник

16 VOE 12731793

  • VOE 12731793 - Кран шаровой

17 CH 115H-0808

  • CH 115H-0808 - Угольник

18 CH 115J-0808

  • CH 115J-0808 - Угольник

19 CH 115G-08

  • CH 115G-08 - Муфта соединительная

20 CH 115Z-0808

  • CH 115Z-0808 - Ниппель
