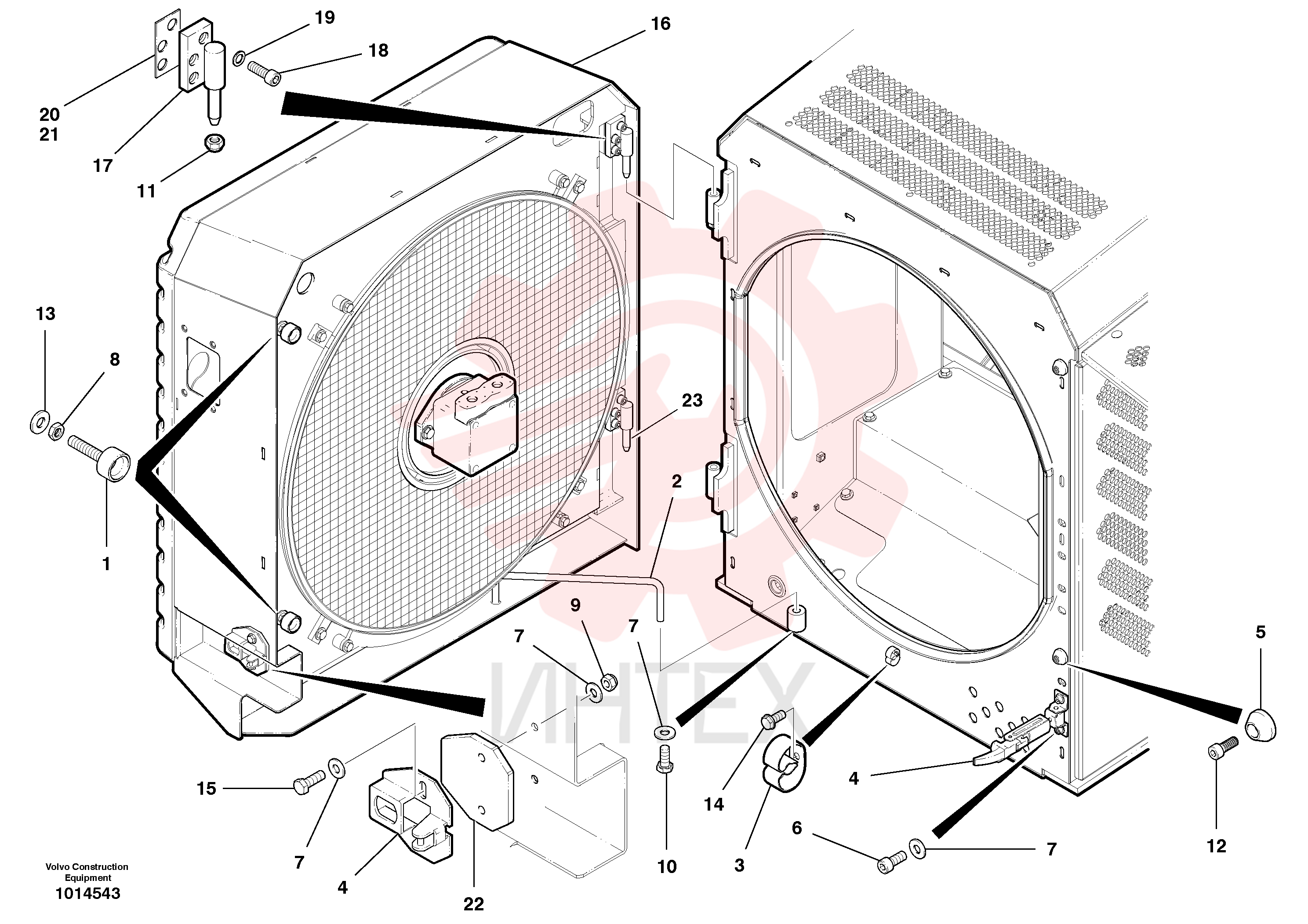

VOE 12745130 Шпонка (часть 3)

VOE 12745130 Шпонка (часть 3)

— VOE 12745130

  • VOE 12745130 - Шпонка
  • Для дверцы радиатора

— VOE 12738275

  • VOE 12738275 - Защелка
  • Овер-центр

— VOE 12738274

  • VOE 12738274 - Защелка
  • Овер-центр

1 VOE 11400658

  • VOE 11400658 - Направляющая

2 VOE 12726867

  • VOE 12726867 - Тарелка клапана

3 VOE 12730558

  • VOE 12730558 - Скоба (хомут)

4 VOE 12738273

  • VOE 12738273 - Защелка

5 VOE 11174484

  • VOE 11174484 - Кольцо установочное

5 VOE 11174484

  • VOE 11174484 - Кольцо установочное

6 VOE 13967630

  • VOE 13967630 - Винт с внутренним шестигранником

7 VOE 983334

  • VOE 983334 - Шайба

7 VOE 983334

  • VOE 983334 - Шайба

8 VOE 971081

  • VOE 971081 - Гайка шестигранная

8 VOE 971081

  • VOE 971081 - Гайка шестигранная

9 VOE 983403

  • VOE 983403 - Гайка стопорная

9 VOE 983403

  • VOE 983403 - Гайка стопорная

10 VOE 983262

  • VOE 983262 - Винт с шестигранной головкой

11 VOE 983313

  • VOE 983313 - Гайка стопорная

11 VOE 983313

  • VOE 983313 - Гайка стопорная

12 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

13 VOE 983336

  • VOE 983336 - Шайба

13 VOE 983336

  • VOE 983336 - Шайба

14 CH 62A-1004

  • CH 62A-1004 - Болт

14 CH 62A-1004

  • CH 62A-1004 - Болт

15 VOE 983263

  • VOE 983263 - Винт с шестигранной головкой

16 VOE 12741212

  • VOE 12741212 - Корпус вентилятора

17 VOE 12735483

  • VOE 12735483 - Петля

18 VOE 12733787

  • VOE 12733787 - Болт

19 VOE 12727850

  • VOE 12727850 - Шайба

20 VOE 12732314

  • VOE 12732314 - Прокладка

21 VOE 12740346

  • VOE 12740346 - Прокладка

22 VOE 12737966

  • VOE 12737966 - Пластина распорная

23 VOE 12732312

  • VOE 12732312 - Петля

G700B модели, серийный № 35000 - — другие схемы
