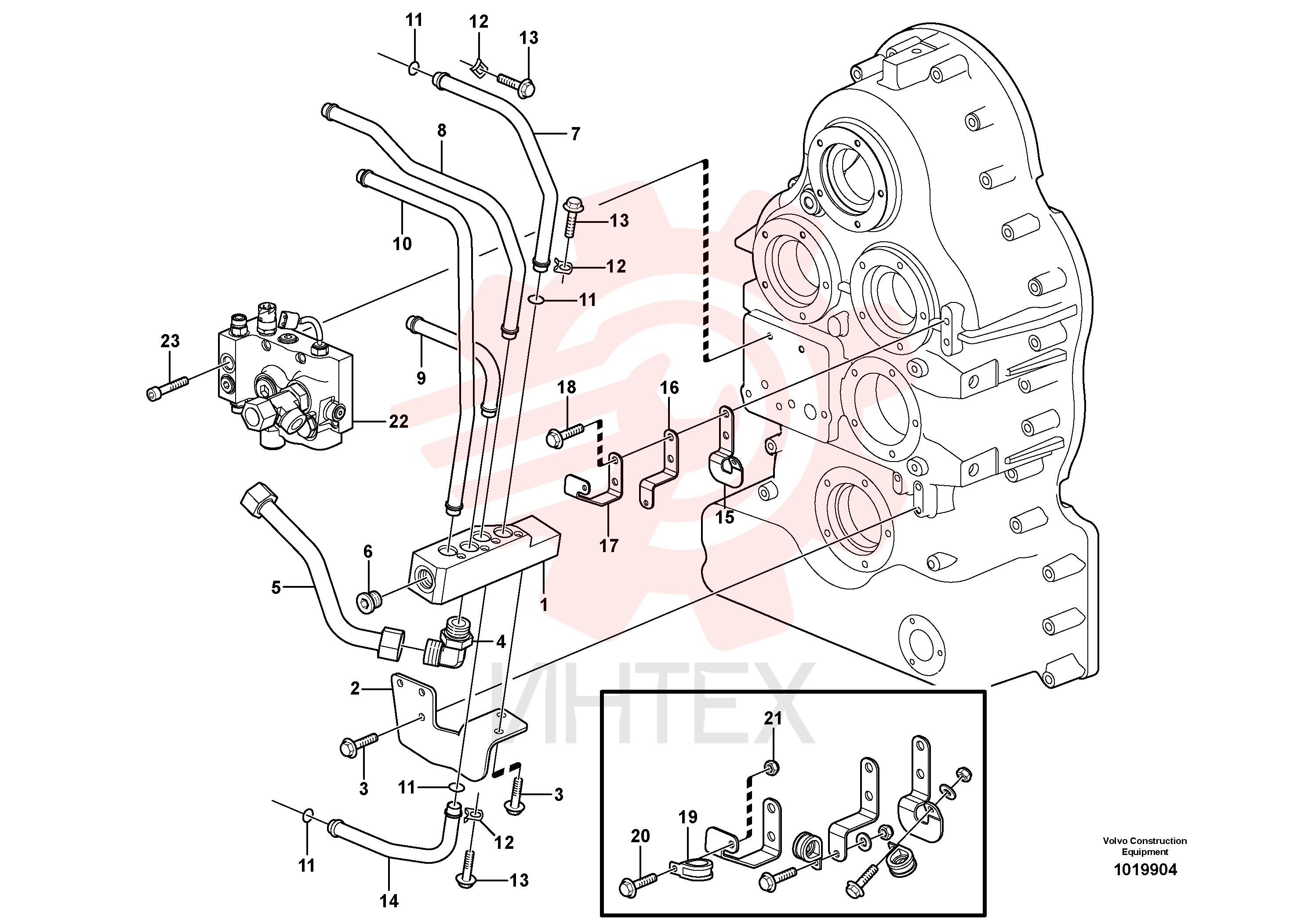

VOE 984934 Винт с внутренним шестигранником (часть 2)

VOE 984934 Винт с внутренним шестигранником (часть 2)

— VOE 984934

  • VOE 984934 - Винт с внутренним шестигранником
  • L = 65MM

1 VOE 11418648

  • VOE 11418648 - Корпус клапана (коллектор)

2 VOE 11419190

  • VOE 11419190 - Кронштейн

3 VOE 946329

  • VOE 946329 - Винт с фланцем

3 VOE 946329

  • VOE 946329 - Винт с фланцем

4 VOE 935013

  • VOE 935013 - Ниппель угловой

4 VOE 935013

  • VOE 935013 - Ниппель угловой

5 VOE 11419479

  • VOE 11419479 - Трубка

6 VOE 984657

  • VOE 984657 - Пробка (заглушка)

6 VOE 984657

  • VOE 984657 - Пробка (заглушка)

7 VOE 11419163

  • VOE 11419163 - Трубка

8 VOE 11419161

  • VOE 11419161 - Трубка

9 VOE 11419162

  • VOE 11419162 - Трубка

10 VOE 11419164

  • VOE 11419164 - Трубка

11 VOE 1547255

  • VOE 1547255 - Кольцо уплотнительное

12 VOE 11419189

  • VOE 11419189 - Скоба стопорная

13 VOE 946440

  • VOE 946440 - Винт с фланцем

13 VOE 946440

  • VOE 946440 - Винт с фланцем

14 VOE 11419165

  • VOE 11419165 - Трубка

15 VOE 11419280

  • VOE 11419280 - Кронштейн

16 VOE 11419281

  • VOE 11419281 - Кронштейн

17 VOE 11419282

  • VOE 11419282 - Кронштейн

18 VOE 946329

  • VOE 946329 - Винт с фланцем

18 VOE 946329

  • VOE 946329 - Винт с фланцем

19 VOE 952632

  • VOE 952632 - Зажим

19 VOE 952632

  • VOE 952632 - Зажим

20 VOE 13946544

  • VOE 13946544 - Болт

20 VOE 13946544

  • VOE 13946544 - Винт

21 VOE 13963105

  • VOE 13963105 - Гайка стопорная

21 VOE 13963105

  • VOE 13963105 - Гайка стопорная

23 VOE 968931

  • VOE 968931 - Винт с внутренним шестигранником
  • L = 45MM

G900 модели, серийный № 39300 - — другие схемы
