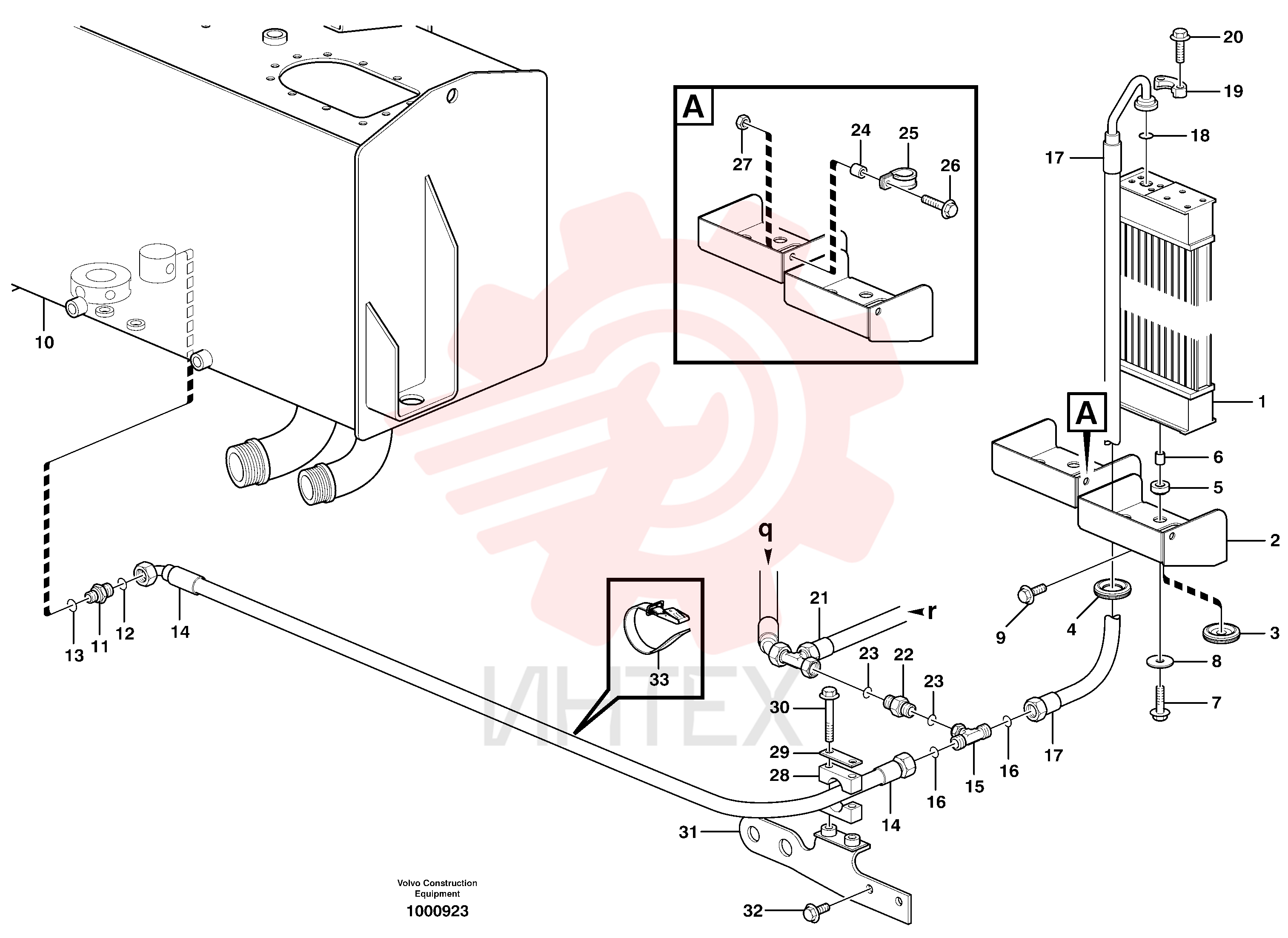

VOE 11110389 Радиатор масляный (часть 2)

VOE 11110389 Радиатор масляный (часть 2)

— VOE 11110389

  • VOE 11110389 - Радиатор масляный
  • Серийный № 1097 и далее

1 VOE 11110371

  • VOE 11110371 - Радиатор масляный

2 VOE 11410228

  • VOE 11410228 - Полка

3 VOE 943920

  • VOE 943920 - Пробка (заглушка)

3 VOE 943920

  • VOE 943920 - Пробка (заглушка)

4 VOE 13961962

  • VOE 13961962 - Втулка защитная

4 VOE 13961962

  • VOE 13961962 - Втулка защитная

5 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

5 VOE 11024753

  • VOE 11024753 - Демпфер резиновый

6 VOE 4951048

  • VOE 4951048 - Трубка

6 VOE 4951048

  • VOE 4951048 - Трубка

7 VOE 946671

  • VOE 946671 - Винт с фланцем

7 VOE 946671

  • VOE 946671 - Винт с фланцем

8 VOE 925739

  • VOE 925739 - Шайба

8 VOE 925739

  • VOE 925739 - Шайба

9 VOE 946440

  • VOE 946440 - Винт с фланцем

9 VOE 946440

  • VOE 946440 - Винт с фланцем

11 VOE 13933853

  • VOE 13933853 - Ниппель

11 VOE 13933853

  • VOE 13933853 - Ниппель

12 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

12 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

13 VOE 14211863

  • VOE 14211863 - Кольцо уплотнительное

13 VOE 14211863

  • VOE 14211863 - Кольцо уплотнительное

14 VOE 11172931

  • VOE 11172931 - Шланг в сборе
  • L = 2000 MM

14 VOE 11172931

  • VOE 11172931 - Шланг в сборе
  • L = 2000 MM

15 VOE 13933935

  • VOE 13933935 - Ниппель Т-образный

15 VOE 13933935

  • VOE 13933935 - Ниппель Т-образный

16 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

16 VOE 4880493

  • VOE 4880493 - Кольцо уплотнительное (О-кольцо)

17 VOE 11173401

  • VOE 11173401 - Шланг в сборе
  • L = 1020 MM

18 VOE 990741

  • VOE 990741 - Кольцо уплотнительное (О-кольцо)

18 VOE 990741

  • VOE 990741 - Кольцо уплотнительное (О-кольцо)

19 VOE 11015453

  • VOE 11015453 - Полуфланец

20 VOE 13945444

  • VOE 13945444 - Болт

20 VOE 13945444

  • VOE 13945444 - Винт

22 VOE 11172946

  • VOE 11172946 - Клапан обратный

23 VOE 982962

  • VOE 982962 - Кольцо уплотнительное (О-кольцо)

23 VOE 982962

  • VOE 982962 - Кольцо уплотнительное (О-кольцо)

24 VOE 4973473

  • VOE 4973473 - Втулка (распорная)

24 VOE 4973473

  • VOE 4973473 - Втулка (распорная)

25 VOE 13977599

  • VOE 13977599 - Зажим

25 VOE 13977599

  • VOE 13977599 - Зажим

26 VOE 946671

  • VOE 946671 - Винт с фланцем

26 VOE 946671

  • VOE 946671 - Винт с фланцем

27 VOE 13945408

  • VOE 13945408 - Гайка

27 VOE 13945408

  • VOE 13945408 - Гайка

28 VOE 11411343

  • VOE 11411343 - Зажим

29 VOE 11003048

  • VOE 11003048 - Шайба

29 VOE 11003048

  • VOE 11003048 - Шайба

30 VOE 13965176

  • VOE 13965176 - Винт

30 VOE 13965176

  • VOE 13965176 - Болт

31 VOE 11172917

  • VOE 11172917 - Тарелка клапана

32 VOE 946440

  • VOE 946440 - Винт с фланцем

32 VOE 946440

  • VOE 946440 - Винт с фланцем

33 VOE 11104606

  • VOE 11104606 - Лента крепежная

33 VOE 11104606

  • VOE 11104606 - Лента крепежная
