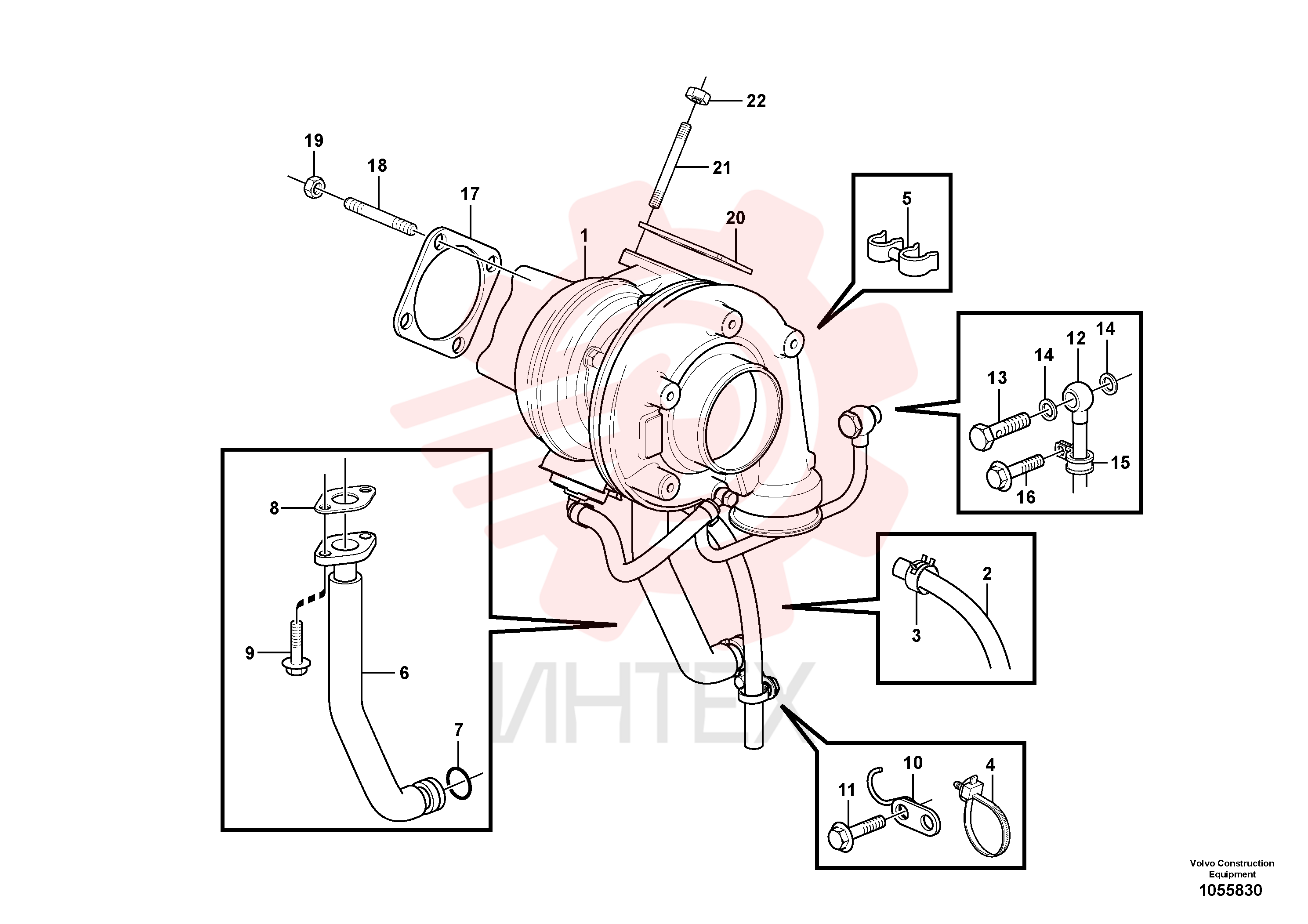

VOE 20896351 Турбокомпрессор (турбина)

VOE 20896351 Турбокомпрессор (турбина)

1 VOE 20896351

  • VOE 20896351 - Турбокомпрессор (турбина)

1 VOE 21496615

  • VOE 21496615 - Турбокомпрессор (турбина)

2 VOE 21511627

  • VOE 21511627 - Труба сапуна

3 VOE 20405568

  • VOE 20405568 - Скоба (хомут)

3 VOE 20405568

  • VOE 20405568 - Скоба (хомут)

4 VOE 20834570

  • VOE 20834570 - Хомут ленточный зажимной

5 VOE 21619223

  • VOE 21619223 - Фиксатор шлангов

6 VOE 21077414

  • VOE 21077414 - Линия сливная

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

7 VOE 20405822

  • VOE 20405822 - Кольцо уплотнительное

8 VOE 20405790

  • VOE 20405790 - Прокладка

8 VOE 20405790

  • VOE 20405790 - Прокладка

9 VOE 20405885

  • VOE 20405885 - Болт

9 VOE 20405885

  • VOE 20405885 - Болт

10 VOE 21511617

  • VOE 21511617 - Кронштейн

10 VOE 20405789

  • VOE 20405789 - Тарелка клапана

10 VOE 20405789

  • VOE 20405789 - Тарелка клапана

11 VOE 20405792

  • VOE 20405792 - Болт

11 VOE 20405792

  • VOE 20405792 - Болт

12 VOE 21088621

  • VOE 21088621 - Линия масляная

12 VOE 21077419

  • VOE 21077419 - Линия масляная

13 VOE 7025167

  • VOE 7025167 - Винт полый

13 VOE 7025167

  • VOE 7025167 - Винт полый

14 VOE 13947621

  • VOE 13947621 - Прокладка плоская

14 VOE 13947621

  • VOE 13947621 - Прокладка плоская

15 VOE 20450987

  • VOE 20450987 - Зажим

15 VOE 20450987

  • VOE 20450987 - Зажим

16 VOE 20405792

  • VOE 20405792 - Болт

16 VOE 20405792

  • VOE 20405792 - Болт

17 VOE 20792408

  • VOE 20792408 - Прокладка

18 VOE 20412314

  • VOE 20412314 - Шпилька

18 VOE 20412314

  • VOE 20412314 - Шпилька

19 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

19 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

20 VOE 20559835

  • VOE 20559835 - Прокладка

21 VOE 20799733

  • VOE 20799733 - Шпилька

22 VOE 20412308

  • VOE 20412308 - Гайка шестигранная

22 VOE 20412308

  • VOE 20412308 - Гайка шестигранная
