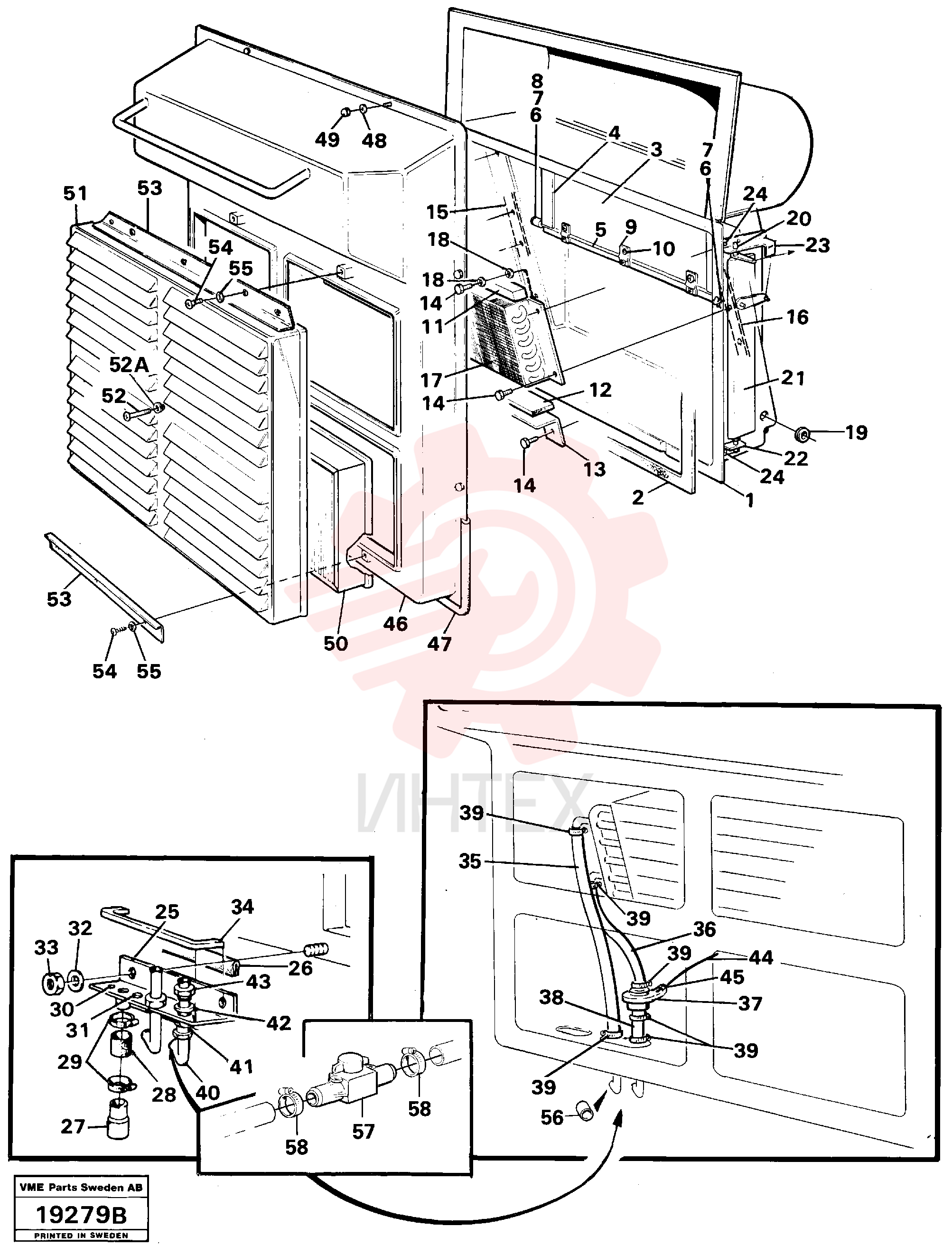

VOE 11005782 Тарелка клапана

VOE 11005782 Тарелка клапана

— VOE 11005782

  • VOE 11005782 - Тарелка клапана

— VOE 191695

  • VOE 191695 - Тарелка клапана
  • Кабина 13754 и далее

— VOE 191695

  • VOE 191695 - Тарелка клапана
  • Кабина 13754 и далее

— VOE 4932353

  • VOE 4932353 - Профиль резиновый
  • : L = 566

— VOE 4932353

  • VOE 4932353 - Профиль резиновый
  • : L = 566

— VOE 11005910

  • VOE 11005910 - Корпус климатической установки
  • Кабина 13754 и далее

— VOE 11005785

  • VOE 11005785 - Крышка

— VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

— VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

— VOE 4955145

  • VOE 4955145 - Тарелка клапана
  • Кабина 8921 - 10683

— VOE 956104

  • VOE 956104 - Винт с крестообразным шлицем

— VOE 956104

  • VOE 956104 - Винт с крестообразным шлицем

— VOE 13949607

  • VOE 13949607 - Шайба

— VOE 13949607

  • VOE 13949607 - Шайба

— VOE 4955081

  • VOE 4955081 - Молдинг
  • : L = 2215

1 VOE 11032504

  • VOE 11032504 - Корпус климатической установки
  • Кабина - 13753

2 VOE 4778225

  • VOE 4778225 - 4778225

3 VOE 11003409

  • VOE 11003409 - Жалюзи

4 VOE 11003410

  • VOE 11003410 - Прокладка

5 VOE 4955208

  • VOE 4955208 - Вал заслонки

6 VOE 364225

  • VOE 364225 - Втулка

6 VOE 364225

  • VOE 364225 - Втулка

7 VOE 955964

  • VOE 955964 - Кольцо стопорное

8 VOE 191695

  • VOE 191695 - Тарелка клапана
  • Кабина - 13753

8 VOE 191695

  • VOE 191695 - Тарелка клапана
  • Кабина - 13753

9 VOE 4955009

  • VOE 4955009 - Крепление

10 VOE 969278

  • VOE 969278 - Винт с внутренним шестигранником
  • (969278)

10 VOE 969278

  • VOE 969278 - Винт с внутренним шестигранником
  • (969278)

11 VOE 4955082

  • VOE 4955082 - Молдинг

12 VOE 4955163

  • VOE 4955163 - Прокладка

12 VOE 4955163

  • VOE 4955163 - Прокладка

13 VOE 4955014

  • VOE 4955014 - Пластина уплотнительная

14 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

14 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

15 VOE 4955065

  • VOE 4955065 - 4955065

16 VOE 4955210

  • VOE 4955210 - 4955210

17 VOE 4778253

  • VOE 4778253 - Радиатор

18 VOE 960139

  • VOE 960139 - Шайба

18 VOE 960139

  • VOE 960139 - Шайба

19 VOE 941264

  • VOE 941264 - Втулка уплотнительная

19 VOE 941264

  • VOE 941264 - Втулка уплотнительная

20 VOE 4778239

  • VOE 4778239 - Вал заслонки

21 VOE 4955007

  • VOE 4955007 - Жалюзи

22 VOE 4778241

  • VOE 4778241 - Угольник

23 VOE 4955041

  • VOE 4955041 - Крепление

24 VOE 943000

  • VOE 943000 - Заклепка вытяжная

24 VOE 943000

  • VOE 943000 - Заклепка вытяжная

25 VOE 4955063

  • VOE 4955063 - Пластина перегородки

26 VOE 4955081

  • VOE 4955081 - Молдинг
  • L = 230

27 VOE 4778034

  • VOE 4778034 - Клапан сливной

28 VOE 941507

  • VOE 941507 - Шланг
  • L = 25: (947371)

28 VOE 941507

  • VOE 941507 - Шланг
  • L = 25: (947371)

29 VOE 943470

  • VOE 943470 - Хомут шланговый

29 VOE 943470

  • VOE 943470 - Хомут шланговый

30 VOE 941267

  • VOE 941267 - Пробка (заглушка)

30 VOE 941267

  • VOE 941267 - Пробка (заглушка)

31 VOE 941269

  • VOE 941269 - Пробка (заглушка)

31 VOE 941269

  • VOE 941269 - Пробка (заглушка)

32 VOE 955892

  • VOE 955892 - Шайба

32 VOE 955892

  • VOE 955892 - Шайба

33 VOE 13955781

  • VOE 13955781 - Гайка

33 VOE 13955781

  • VOE 13955781 - Гайка

34 VOE 4955139

  • VOE 4955139 - Молдинг
  • L = 320

34 VOE 4955139

  • VOE 4955139 - Молдинг
  • L = 320

35 VOE 943368

  • VOE 943368 - Шланг
  • L = 350

35 VOE 943368

  • VOE 943368 - Шланг
  • L = 350

36 VOE 943368

  • VOE 943368 - Шланг
  • L = 215

36 VOE 943368

  • VOE 943368 - Шланг
  • L = 215

37 VOE 3506851

  • VOE 3506851 - Клапан

38 VOE 943368

  • VOE 943368 - Шланг
  • L = 60

38 VOE 943368

  • VOE 943368 - Шланг
  • L = 60

39 VOE 13943472

  • VOE 13943472 - Хомут шланговый

40 VOE 4955012

  • VOE 4955012 - Трубка

41 VOE 1585406

  • VOE 1585406 - 1585406

42 VOE 948885

  • VOE 948885 - Прокладка плоская

42 VOE 948885

  • VOE 948885 - Прокладка плоская

43 VOE 1585465

  • VOE 1585465 - Гайка

43 VOE 1585465

  • VOE 1585465 - Гайка

45 VOE 1308328

  • VOE 1308328 - Скоба (хомут)

46 VOE 11005673

  • VOE 11005673 - Кожух

47 VOE 4955081

  • VOE 4955081 - Молдинг
  • : L = 2515

48 VOE 955892

  • VOE 955892 - Шайба

48 VOE 955892

  • VOE 955892 - Шайба

49 VOE 11005777

  • VOE 11005777 - Гайка колпачковая

49 VOE 11005777

  • VOE 11005777 - Гайка колпачковая

50 VOE 11007388

  • VOE 11007388 - Фильтр воздушный
  • (4771477
  • 11005897)

51 VOE 11005781

  • VOE 11005781 - Тарелка клапана

52 VOE 956104

  • VOE 956104 - Винт с крестообразным шлицем

52 VOE 956104

  • VOE 956104 - Винт с крестообразным шлицем

52A VOE 960139

  • VOE 960139 - Шайба

52A VOE 960139

  • VOE 960139 - Шайба

53 VOE 4955145

  • VOE 4955145 - Тарелка клапана
  • Кабина - 10683

54 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

54 VOE 956092

  • VOE 956092 - Винт с крестообразным шлицем

55 VOE 13949607

  • VOE 13949607 - Шайба

55 VOE 13949607

  • VOE 13949607 - Шайба

56 VOE 4947803

  • VOE 4947803 - Крышка резиновая

57 VOE 11708679

  • VOE 11708679 - Кран (подъёмный)
  • Серийный № 6480 и далее

58 VOE 13943472

  • VOE 13943472 - Хомут шланговый
  • Серийный № 6480 и далее
