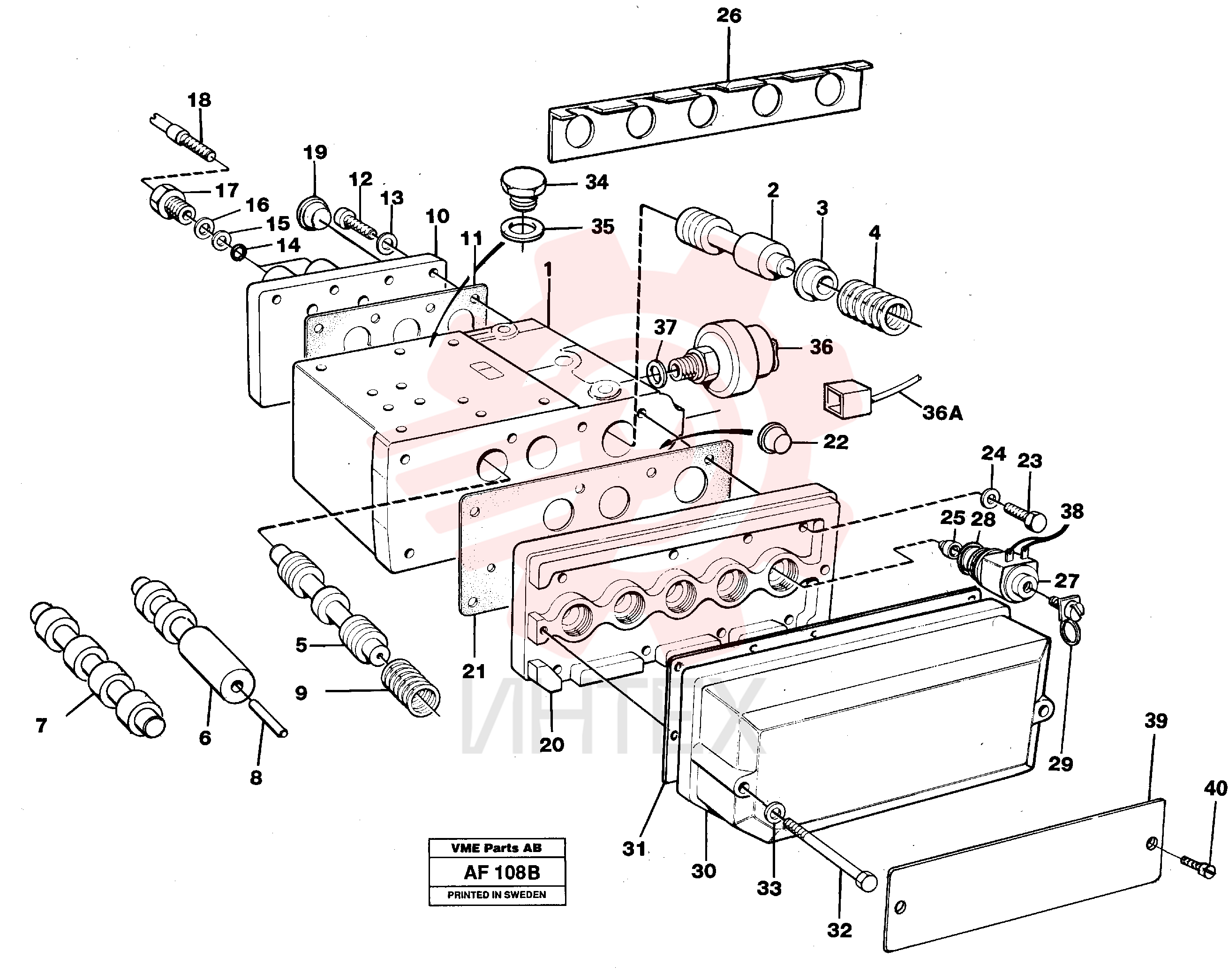

VOE 907133 Прокладка

VOE 907133 Прокладка

— VOE 907133

  • VOE 907133 - Прокладка
  • 30866 HT 15268 -

— VOE 907133

  • VOE 907133 - Прокладка
  • 30866 HT 15268 -

— VOE 13946934

  • VOE 13946934 - Болт

— VOE 13946934

  • VOE 13946934 - Болт

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039549

  • VOE 11039549 - Датчик давления
  • SE12

— VOE 11039549

  • VOE 11039549 - Датчик давления
  • SE12

— VOE 944505

  • VOE 944505 - Пробка (заглушка)
  • 30893 HT 10585 -

— VOE 944505

  • VOE 944505 - Пробка (заглушка)
  • 30893 HT 10585 -

— VOE 11037175

  • VOE 11037175 - Механизм переключения передач
  • 30866 HT - 15267

— VOE 11037175

  • VOE 11037175 - Механизм переключения передач
  • 30866 HT - 15267

— VOE 11037400

  • VOE 11037400 - Механизм переключения передач
  • 30866 HT 15268 -

— VOE 11037400

  • VOE 11037400 - Механизм переключения передач
  • 30866 HT 15268 -

— VOE 11036720

  • VOE 11036720 - Клапан селектора передач
  • 30882
  • 30885

— VOE 11036720

  • VOE 11036720 - Клапан селектора передач
  • 30882
  • 30885

— VOE 11037399

  • VOE 11037399 - Корпус клапана

— VOE 11037399

  • VOE 11037399 - Корпус клапана

— VOE 11036709

  • VOE 11036709 - Корпус клапана

— VOE 11036709

  • VOE 11036709 - Корпус клапана

— VOE 11036728

  • VOE 11036728 - Крышка

— VOE 11036728

  • VOE 11036728 - Крышка

— VOE 11036727

  • VOE 11036727 - Прокладка

— VOE 11036727

  • VOE 11036727 - Прокладка

— VOE 13946934

  • VOE 13946934 - Болт

— VOE 13946934

  • VOE 13946934 - Болт

— VOE 11036703

  • VOE 11036703 - Прокладка

— VOE 11036703

  • VOE 11036703 - Прокладка

— VOE 11036706

  • VOE 11036706 - Крышка

— VOE 11036706

  • VOE 11036706 - Крышка

— VOE 13959215

  • VOE 13959215 - Болт
  • L = 70 MM

— VOE 13959215

  • VOE 13959215 - Болт
  • L = 70 MM

— VOE 11036715

  • VOE 11036715 - Седло клапана
  • 30882 HT 10418 -

— VOE 11036715

  • VOE 11036715 - Седло клапана
  • 30882 HT 10418 -

— VOE 11036701

  • VOE 11036701 - Пластина клапана

— VOE 907133

  • VOE 907133 - Прокладка
  • Серийный № 2654 и далее

— VOE 907133

  • VOE 907133 - Прокладка
  • Серийный № 2654 и далее

— VOE 11036715

  • VOE 11036715 - Седло клапана
  • 30882 HT - 10417

— VOE 11036715

  • VOE 11036715 - Седло клапана
  • 30882 HT - 10417

1 VOE 11037139

  • VOE 11037139 - Корпус клапана

1 VOE 11037139

  • VOE 11037139 - Корпус клапана

2 VOE 4720787

  • VOE 4720787 - Плунжер управления

2 VOE 4720787

  • VOE 4720787 - Плунжер управления

3 VOE 4719349

  • VOE 4719349 - Направляющая пружины

3 VOE 4719349

  • VOE 4719349 - Направляющая пружины

4 VOE 4871581

  • VOE 4871581 - Пружина

4 VOE 4871581

  • VOE 4871581 - Пружина

5 VOE 11036525

  • VOE 11036525 - Плунжер управления

5 VOE 11036525

  • VOE 11036525 - Плунжер управления

6 VOE 11036708

  • VOE 11036708 - Плунжер управления

6 VOE 11036708

  • VOE 11036708 - Плунжер управления

7 VOE 11036707

  • VOE 11036707 - Плунжер управления

7 VOE 11036707

  • VOE 11036707 - Плунжер управления

8 VOE 951968

  • VOE 951968 - Штифт пружинный

8 VOE 951968

  • VOE 951968 - Штифт пружинный

9 VOE 4718714

  • VOE 4718714 - Пружина

9 VOE 4718714

  • VOE 4718714 - Пружина

10 VOE 4719924

  • VOE 4719924 - Крышка

10 VOE 4719924

  • VOE 4719924 - Крышка

11 VOE 11036050

  • VOE 11036050 - Прокладка

11 VOE 11036050

  • VOE 11036050 - Прокладка

12 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником

13 VOE 13949607

  • VOE 13949607 - Шайба

13 VOE 13949607

  • VOE 13949607 - Шайба

14 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

14 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

15 VOE 13962531

  • VOE 13962531 - Кольцо опорное

15 VOE 13962531

  • VOE 13962531 - Кольцо опорное

16 VOE 4719348

  • VOE 4719348 - Шайба

16 VOE 4719348

  • VOE 4719348 - Шайба

17 VOE 4719346

  • VOE 4719346 - Ниппель

17 VOE 4719346

  • VOE 4719346 - Ниппель

18 VOE 4719347

  • VOE 4719347 - Болт

18 VOE 4719347

  • VOE 4719347 - Болт

19 VOE 945362

  • VOE 945362 - Пробка (заглушка)

19 VOE 945362

  • VOE 945362 - Пробка (заглушка)

20 VOE 4871872

  • VOE 4871872 - Пластина клапана

21 VOE 11036051

  • VOE 11036051 - Прокладка

21 VOE 11036051

  • VOE 11036051 - Прокладка

22 VOE 13943586

  • VOE 13943586 - Пробка пластиковая

22 VOE 13943586

  • VOE 13943586 - Пробка пластиковая

23 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником
  • L = 20 MM

24 VOE 13949607

  • VOE 13949607 - Шайба

24 VOE 13949607

  • VOE 13949607 - Шайба

25 VOE 4720834

  • VOE 4720834 - Седло клапана

25 VOE 4720834

  • VOE 4720834 - Седло клапана

26 VOE 11036178

  • VOE 11036178 - Тарелка клапана

26 VOE 11036178

  • VOE 11036178 - Тарелка клапана

27 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

27 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

27 VOE 11036710

  • VOE 11036710 - Клапан встроенный в сборе

27 VOE 11036710

  • VOE 11036710 - Клапан встроенный в сборе

28 VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

28 VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

28 VOE 11998976

  • VOE 11998976 - Кольцо уплотнительное (О-кольцо)

28 VOE 11998976

  • VOE 11998976 - Кольцо уплотнительное (О-кольцо)

29 VOE 11992523

  • VOE 11992523 - Зажим

29 VOE 11992523

  • VOE 11992523 - Зажим

29 VOE 11998977

  • VOE 11998977 - Скоба (хомут)

29 VOE 11998977

  • VOE 11998977 - Скоба (хомут)

30 VOE 4720875

  • VOE 4720875 - Кожух защитный

30 VOE 4720875

  • VOE 4720875 - Кожух защитный

31 VOE 11036704

  • VOE 11036704 - Прокладка

31 VOE 11036704

  • VOE 11036704 - Прокладка

32 VOE 955280

  • VOE 955280 - Винт с шестигранной головкой

32 VOE 955280

  • VOE 955280 - Винт с шестигранной головкой

33 VOE 13949607

  • VOE 13949607 - Шайба

33 VOE 13949607

  • VOE 13949607 - Шайба

34 VOE 926370

  • VOE 926370 - Пробка (заглушка)

34 VOE 926370

  • VOE 926370 - Пробка (заглушка)

35 VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

35 VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

36 VOE 11039196

  • VOE 11039196 - Датчик давления
  • SE12

36 VOE 11039196

  • VOE 11039196 - Датчик давления
  • SE12

36A VOE 11020793

  • VOE 11020793 - 11020793
  • 30893 HT 10295 - 10584

36A VOE 11020793

  • VOE 11020793 - 11020793
  • 30893 HT 10295 - 10584

37 VOE 13947621

  • VOE 13947621 - Прокладка плоская
  • 30866 HT - 15267

37 VOE 13947621

  • VOE 13947621 - Прокладка плоская
  • 30866 HT - 15267

39 VOE 4720876

  • VOE 4720876 - Табличка

39 VOE 4720876

  • VOE 4720876 - Табличка

40 VOE 950889

  • VOE 950889 - Винт забивной

40 VOE 950889

  • VOE 950889 - Винт забивной
