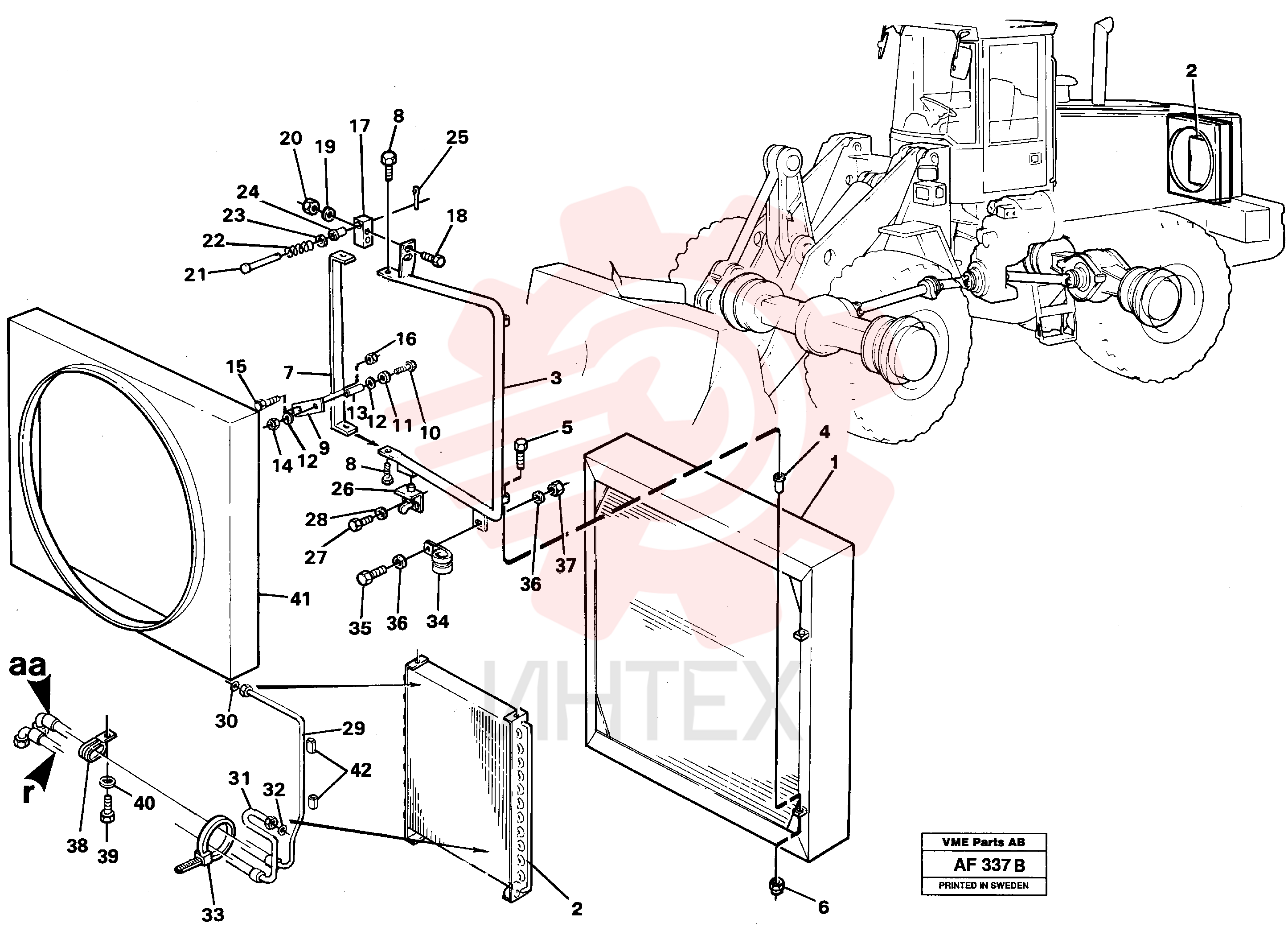

VOE 13949747 Зажим (часть 2)

VOE 13949747 Зажим (часть 2)

— VOE 13949747

  • VOE 13949747 - Зажим
  • ID = 15
  • 9 MM

— VOE 13949747

  • VOE 13949747 - Зажим
  • ID = 15
  • 9 MM

2 VOE 11007249

  • VOE 11007249 - Конденсатор

3 VOE 11075513

  • VOE 11075513 - Зажим стопорный

4 VOE 4954431

  • VOE 4954431 - Втулка

4 VOE 4954431

  • VOE 4954431 - Втулка

5 VOE 955300

  • VOE 955300 - Винт с шестигранной головкой

5 VOE 955300

  • VOE 955300 - Винт с шестигранной головкой

6 VOE 946036

  • VOE 946036 - Гайка стопорная

6 VOE 946036

  • VOE 946036 - Гайка стопорная

7 VOE 11075511

  • VOE 11075511 - Крепление

8 VOE 13955294

  • VOE 13955294 - Болт
  • (955294)

8 VOE 13955294

  • VOE 13955294 - Болт
  • (955294)

9 VOE 11075514

  • VOE 11075514 - 11075514

10 VOE 13940129

  • VOE 13940129 - Болт
  • (940129)

10 VOE 13940129

  • VOE 13940129 - Болт
  • (940129)

11 VOE 925760

  • VOE 925760 - Шайба

11 VOE 925760

  • VOE 925760 - Шайба

12 VOE 11007675

  • VOE 11007675 - Шайба

12 VOE 11007675

  • VOE 11007675 - Шайба

13 VOE 13944075

  • VOE 13944075 - Шланг резиновый
  • L = 60 MM
  • (944075)

13 VOE 13944075

  • VOE 13944075 - Шланг резиновый
  • L = 60 MM
  • (944075)

14 VOE 946036

  • VOE 946036 - Гайка стопорная

14 VOE 946036

  • VOE 946036 - Гайка стопорная

15 VOE 955304

  • VOE 955304 - Винт с шестигранной головкой

15 VOE 955304

  • VOE 955304 - Винт с шестигранной головкой

16 VOE 946036

  • VOE 946036 - Гайка стопорная

16 VOE 946036

  • VOE 946036 - Гайка стопорная

17 VOE 11093472

  • VOE 11093472 - Тарелка клапана

18 VOE 13955298

  • VOE 13955298 - Болт

18 VOE 13955298

  • VOE 13955298 - Болт

19 VOE 13955894

  • VOE 13955894 - Шайба

19 VOE 13955894

  • VOE 13955894 - Шайба

20 VOE 946036

  • VOE 946036 - Гайка стопорная

20 VOE 946036

  • VOE 946036 - Гайка стопорная

21 VOE 11025765

  • VOE 11025765 - 11025765

22 VOE 11048063

  • VOE 11048063 - Пружина

22 VOE 11048063

  • VOE 11048063 - Пружина

23 VOE 4974453

  • VOE 4974453 - Вставка

23 VOE 4974453

  • VOE 4974453 - Вставка

24 VOE 326347

  • VOE 326347 - Втулка
  • (7326347)

25 VOE 13907860

  • VOE 13907860 - Шплинт

26 VOE 11025291

  • VOE 11025291 - Тарелка клапана

27 VOE 13955294

  • VOE 13955294 - Болт

27 VOE 13955294

  • VOE 13955294 - Болт

28 VOE 976944

  • VOE 976944 - Шайба

28 VOE 976944

  • VOE 976944 - Шайба

29 VOE 11075526

  • VOE 11075526 - Шланг
  • L = 1590 MM

30 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)
  • ID = 10
  • 82 MM

30 VOE 3537503

  • VOE 3537503 - Кольцо уплотнительное (О-кольцо)
  • ID = 10
  • 82 MM

31 VOE 11075527

  • VOE 11075527 - Шланг
  • L = 2600 MM

32 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)
  • ID = 7
  • 66 MM

32 VOE 3537499

  • VOE 3537499 - Кольцо уплотнительное (О-кольцо)
  • ID = 7
  • 66 MM

33 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

33 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

34 VOE 11075528

  • VOE 11075528 - Зажим

35 VOE 13955272

  • VOE 13955272 - Болт
  • (955272)

35 VOE 13955272

  • VOE 13955272 - Болт
  • (955272)

36 VOE 955892

  • VOE 955892 - Шайба

36 VOE 955892

  • VOE 955892 - Шайба

37 VOE 13955781

  • VOE 13955781 - Гайка
  • (955781)

37 VOE 13955781

  • VOE 13955781 - Гайка
  • (955781)

38 VOE 947668

  • VOE 947668 - Зажим
  • ID = 13
  • 9 MM

38 VOE 947668

  • VOE 947668 - Зажим
  • ID = 13
  • 9 MM

39 VOE 13955295

  • VOE 13955295 - Болт
  • (955295)

39 VOE 13955295

  • VOE 13955295 - Болт
  • (955295)

40 VOE 13955894

  • VOE 13955894 - Шайба

40 VOE 13955894

  • VOE 13955894 - Шайба

42 VOE 941507

  • VOE 941507 - Шланг
  • L = 30 X 2 MM

42 VOE 941507

  • VOE 941507 - Шланг
  • L = 30 X 2 MM
