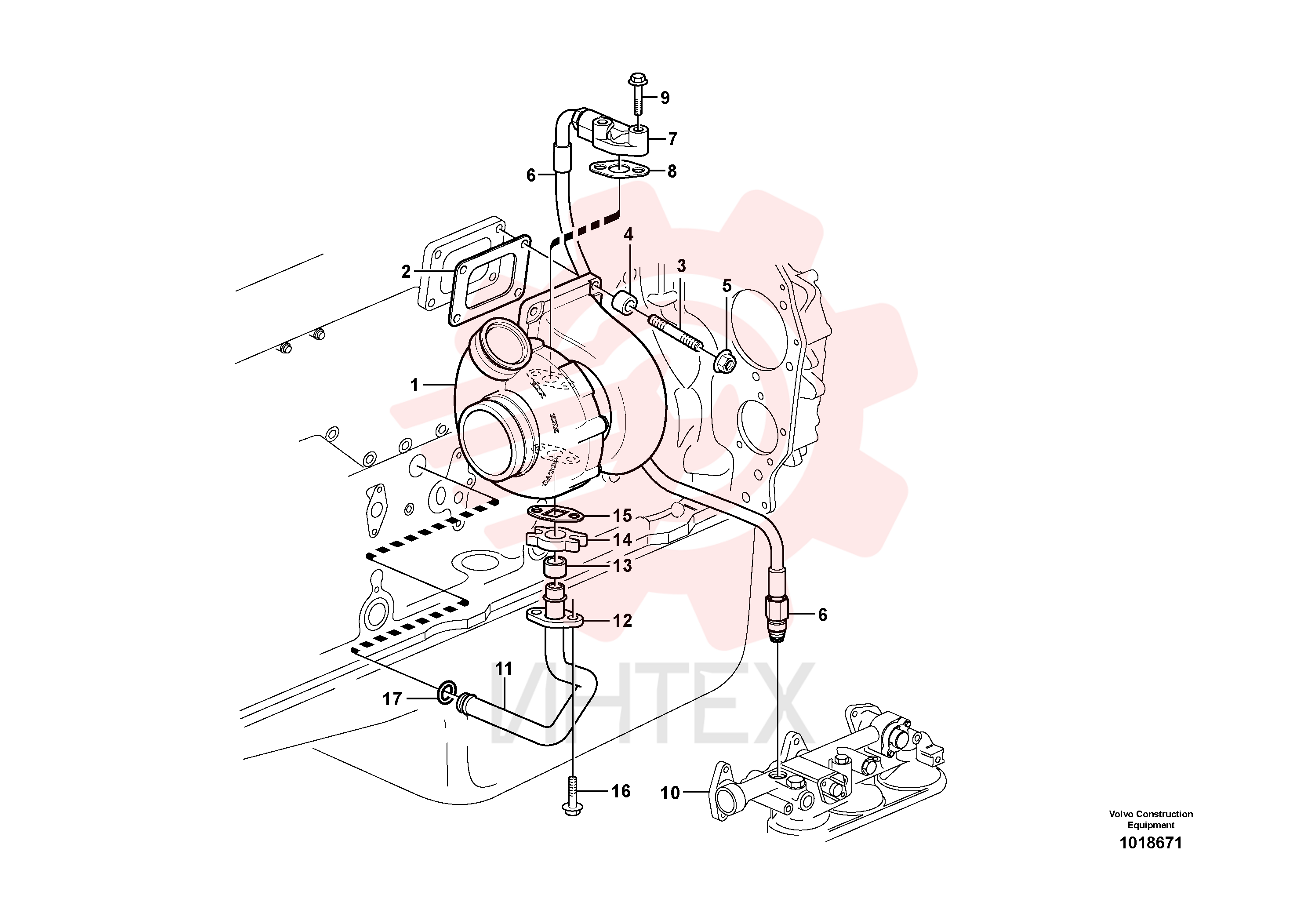

VOE 11423684 Турбокомпрессор (турбина)

VOE 11423684 Турбокомпрессор (турбина)

1 VOE 11423684

  • VOE 11423684 - Турбокомпрессор (турбина)

2 VOE 8194365

  • VOE 8194365 - Прокладка

2 VOE 8194365

  • VOE 8194365 - Прокладка

3 VOE 20579303

  • VOE 20579303 - Шпилька
  • Двигатель - 651183

3 VOE 21345127

  • VOE 21345127 - Шпилька
  • Двигатель 651184 и далее

4 VOE 478344

  • VOE 478344 - Втулка (распорная)

5 VOE 471622

  • VOE 471622 - Гайка стопорная с фланцем

6 VOE 11423115

  • VOE 11423115 - Труба масляная

7 VOE 8192268

  • VOE 8192268 - Фланец

8 VOE 420641

  • VOE 420641 - Прокладка

8 VOE 420641

  • VOE 420641 - Прокладка

9 VOE 946470

  • VOE 946470 - Винт с фланцем

9 VOE 946470

  • VOE 946470 - Винт с фланцем

11 VOE 11128938

  • VOE 11128938 - Труба масляная

12 VOE 469543

  • VOE 469543 - Фланец

13 VOE 469601

  • VOE 469601 - Кольцо уплотнительное

14 VOE 8148729

  • VOE 8148729 - Соединитель

15 VOE 420643

  • VOE 420643 - Прокладка

15 VOE 420643

  • VOE 420643 - Прокладка

16 VOE 13947760

  • VOE 13947760 - Болт

16 VOE 13947760

  • VOE 13947760 - Винт

17 VOE 1547255

  • VOE 1547255 - Кольцо уплотнительное
