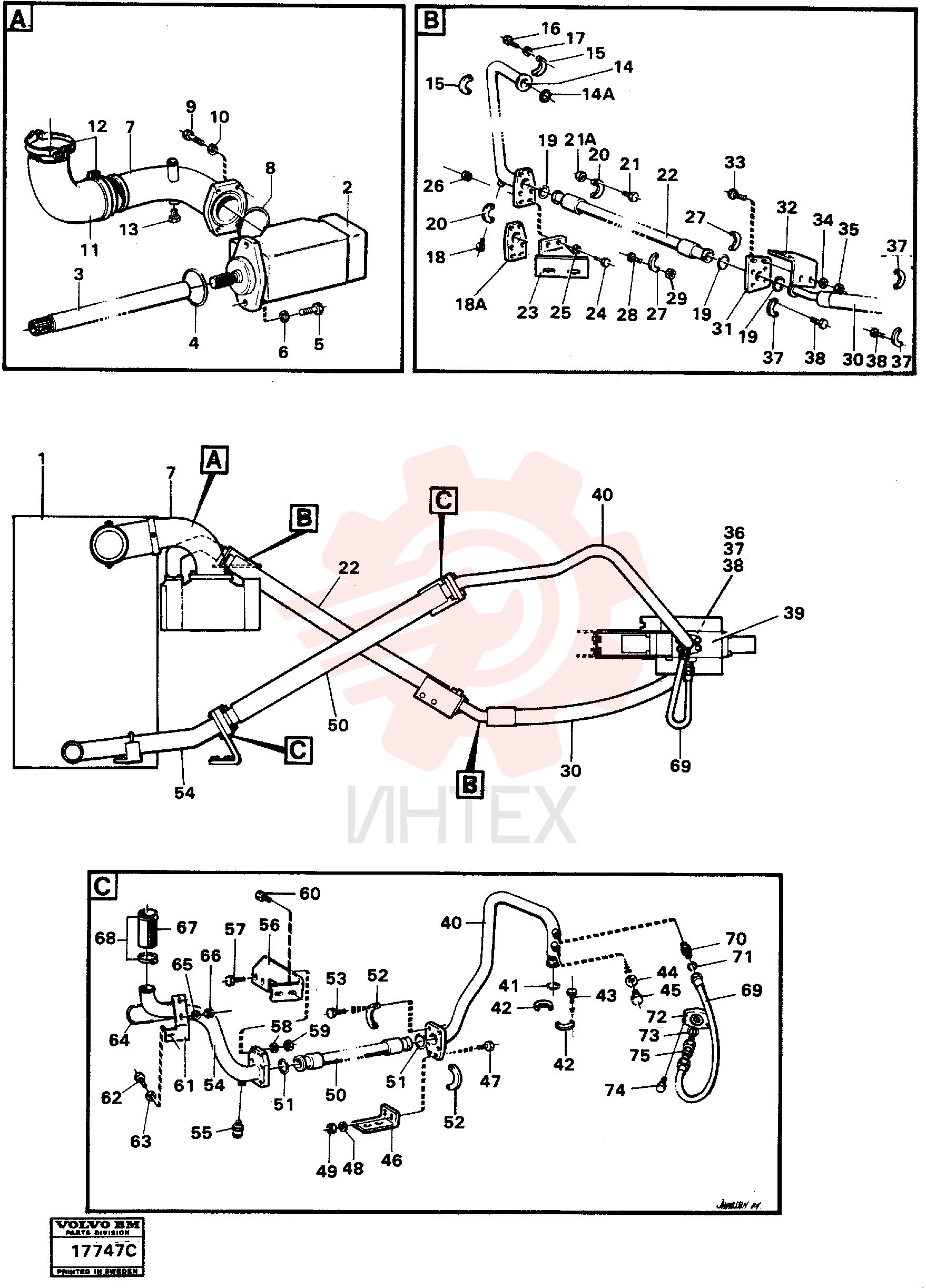

VOE 970976 Винт с шестигранной головкой

VOE 970976 Винт с шестигранной головкой

— VOE 970976

  • VOE 970976 - Винт с шестигранной головкой
  • : (13955346)

— VOE 970976

  • VOE 970976 - Винт с шестигранной головкой
  • : (13955346)

— VOE 13932687

  • VOE 13932687 - Шланг в сборе
  • : L=535

— VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

— VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

— VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

— VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

— VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

— VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)

2 VOE 4881043

  • VOE 4881043 - Насос лопастной

2 VOE 4881043

  • VOE 4881043 - Насос лопастной

3 VOE 4935761

  • VOE 4935761 - Вал

4 VOE 925032

  • VOE 925032 - Кольцо уплотнительное (О-кольцо)

4 VOE 925032

  • VOE 925032 - Кольцо уплотнительное (О-кольцо)

5 VOE 13955366

  • VOE 13955366 - Болт

5 VOE 13955366

  • VOE 13955366 - Болт

6 VOE 941912

  • VOE 941912 - Шайба пружинная

6 VOE 941912

  • VOE 941912 - Шайба пружинная

7 VOE 4951748

  • VOE 4951748 - Линия всасывающая

8 VOE 944979

  • VOE 944979 - Кольцо уплотнительное (О-кольцо)

9 VOE 955591

  • VOE 955591 - Винт с шестигранной головкой

9 VOE 955591

  • VOE 955591 - Болт

10 VOE 13955900

  • VOE 13955900 - Шайба

10 VOE 13955900

  • VOE 13955900 - Шайба

11 VOE 4935462

  • VOE 4935462 - Колено трубы

12 VOE 4881409

  • VOE 4881409 - Хомут шланговый

13 VOE 926370

  • VOE 926370 - Пробка (заглушка)

13 VOE 926370

  • VOE 926370 - Пробка (заглушка)

14 VOE 4952334

  • VOE 4952334 - Труба напорная

14A VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)
  • : (949239)

14A VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)
  • : (949239)

16 VOE 955562

  • VOE 955562 - Винт с шестигранной головкой

16 VOE 955562

  • VOE 955562 - Болт

17 VOE 955898

  • VOE 955898 - Шайба

17 VOE 955898

  • VOE 955898 - Шайба

18 VOE 930032

  • VOE 930032 - Ниппель диагностический

18 VOE 930032

  • VOE 930032 - Ниппель диагностический

18A VOE 11023162

  • VOE 11023162 - Фланец

19 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

19 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

20 VOE 926885

  • VOE 926885 - Полуфланец

20 VOE 926885

  • VOE 926885 - Полуфланец

21 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой
  • : (955340)

21 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой
  • : (955340)

21A VOE 13971084

  • VOE 13971084 - Гайка стопорная
  • : (971084)

21A VOE 13971084

  • VOE 13971084 - Гайка стопорная
  • : (971084)

22 VOE 929932

  • VOE 929932 - Шланг в сборе
  • L=970

24 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

24 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

25 VOE 13960143

  • VOE 13960143 - Шайба

25 VOE 13960143

  • VOE 13960143 - Шайба

26 VOE 13971083

  • VOE 13971083 - Гайка стопорная

26 VOE 13971083

  • VOE 13971083 - Гайка стопорная

27 VOE 926885

  • VOE 926885 - Полуфланец

27 VOE 926885

  • VOE 926885 - Полуфланец

28 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

28 VOE 970976

  • VOE 970976 - Винт с шестигранной головкой

29 VOE 13971084

  • VOE 13971084 - Гайка стопорная

29 VOE 13971084

  • VOE 13971084 - Гайка стопорная

30 VOE 931763

  • VOE 931763 - Шланг в сборе
  • L=810

31 VOE 4935419

  • VOE 4935419 - Пластина крепежная

32 VOE 4931902

  • VOE 4931902 - Крепление

33 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

33 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

34 VOE 13960143

  • VOE 13960143 - Шайба

34 VOE 13960143

  • VOE 13960143 - Шайба

35 VOE 13971083

  • VOE 13971083 - Гайка стопорная

35 VOE 13971083

  • VOE 13971083 - Гайка стопорная

36 VOE 13949238

  • VOE 13949238 - Кольцо уплотнительное (О-кольцо)

36 VOE 13949238

  • VOE 13949238 - Кольцо уплотнительное (О-кольцо)

37 VOE 931946

  • VOE 931946 - Полуфланец

37 VOE 931946

  • VOE 931946 - Полуфланец

38 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

38 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

40 VOE 4951338

  • VOE 4951338 - Линия сливная

41 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

41 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

42 VOE 926885

  • VOE 926885 - Полуфланец

42 VOE 926885

  • VOE 926885 - Полуфланец

43 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

43 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

44 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

44 VOE 958228

  • VOE 958228 - Кольцо уплотнительное (О-кольцо)

45 VOE 941374

  • VOE 941374 - Пробка (заглушка)

45 VOE 941374

  • VOE 941374 - Пробка (заглушка)

46 VOE 4931199

  • VOE 4931199 - Кронштейн

47 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

47 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

48 VOE 13960143

  • VOE 13960143 - Шайба

48 VOE 13960143

  • VOE 13960143 - Шайба

49 VOE 13971083

  • VOE 13971083 - Гайка стопорная

49 VOE 13971083

  • VOE 13971083 - Гайка стопорная

50 VOE 931891

  • VOE 931891 - Шланг в сборе
  • L=950

51 VOE 949240

  • VOE 949240 - Кольцо уплотнительное (О-кольцо)

51 VOE 949240

  • VOE 949240 - Кольцо уплотнительное (О-кольцо)

52 VOE 926891

  • VOE 926891 - Полуфланец

52 VOE 926891

  • VOE 926891 - Полуфланец

53 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

53 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

54 VOE 4935572

  • VOE 4935572 - Труба сливная

55 VOE 930032

  • VOE 930032 - Ниппель диагностический

55 VOE 930032

  • VOE 930032 - Ниппель диагностический

56 VOE 4935141

  • VOE 4935141 - Кронштейн

57 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

57 VOE 13970950

  • VOE 13970950 - Винт с шестигранной головкой

58 VOE 13960143

  • VOE 13960143 - Шайба

58 VOE 13960143

  • VOE 13960143 - Шайба

59 VOE 13971083

  • VOE 13971083 - Гайка стопорная

59 VOE 13971083

  • VOE 13971083 - Гайка стопорная

60 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

60 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

62 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

62 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

63 VOE 976945

  • VOE 976945 - Шайба

63 VOE 976945

  • VOE 976945 - Шайба

65 VOE 13955894

  • VOE 13955894 - Шайба

65 VOE 13955894

  • VOE 13955894 - Шайба

66 VOE 946036

  • VOE 946036 - Гайка стопорная

66 VOE 946036

  • VOE 946036 - Гайка стопорная

67 VOE 927141

  • VOE 927141 - Шланг гидравлический
  • L=0
  • 18

68 VOE 927478

  • VOE 927478 - Хомут шланговый

68 VOE 927478

  • VOE 927478 - Хомут шланговый

69 VOE 932206

  • VOE 932206 - Шланг в сборе

70 VOE 957035

  • VOE 957035 - Ниппель

70 VOE 957035

  • VOE 957035 - Ниппель

71 VOE 948696

  • VOE 948696 - Кольцо уплотнительное (О-кольцо)

72 VOE 4951329

  • VOE 4951329 - Пластина соединительная

73 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

73 VOE 13949239

  • VOE 13949239 - Кольцо уплотнительное (О-кольцо)

74 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

74 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

75 VOE 4881324

  • VOE 4881324 - Клапан обратный

L160 — другие схемы
