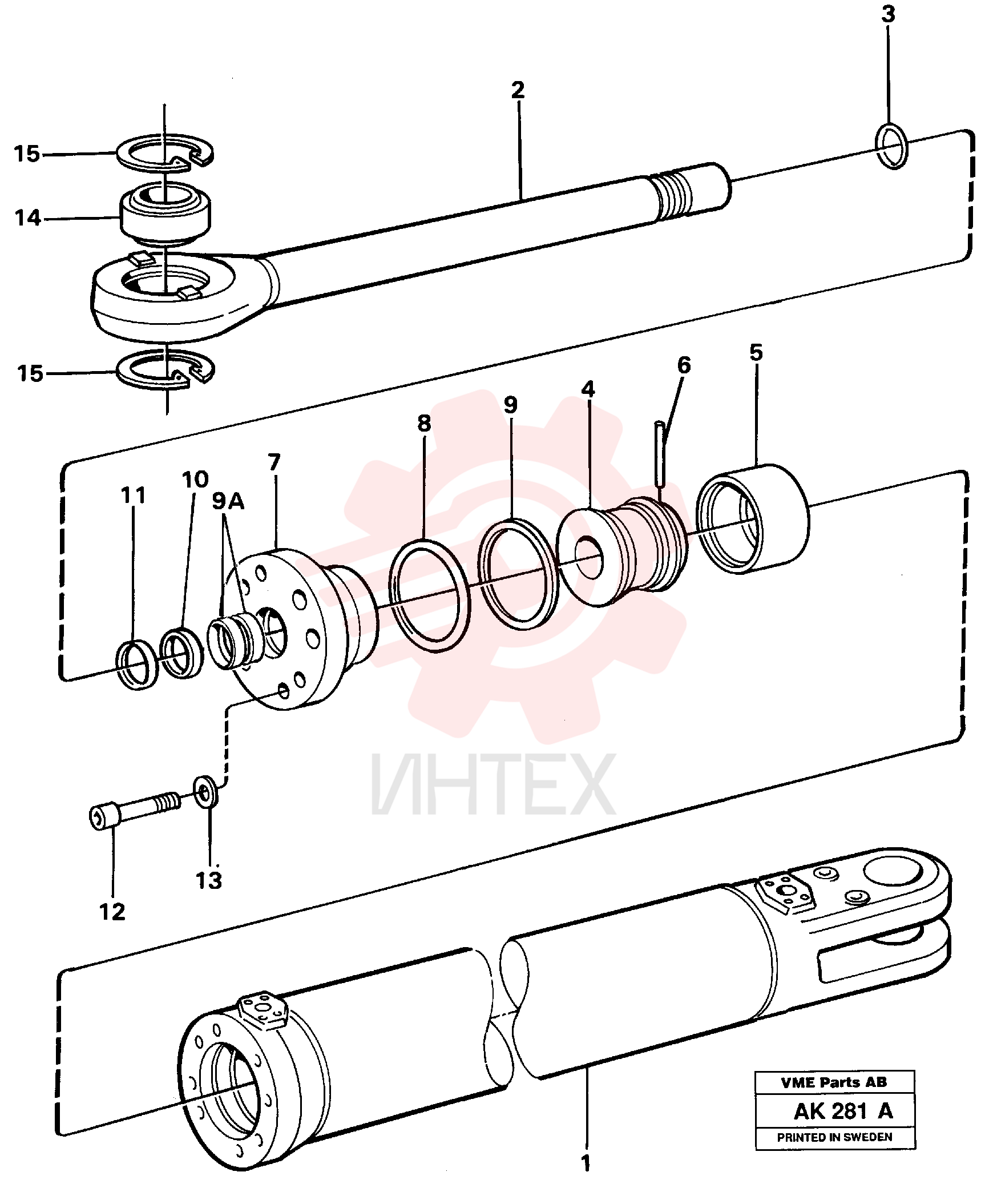

VOE 11005404 Гидроцилиндр

VOE 11005404 Гидроцилиндр

— VOE 11005404

  • VOE 11005404 - Гидроцилиндр
  • Серийный № до 1396

— VOE 11088506

  • VOE 11088506 - Направляющая штока поршня

— VOE 11088506

  • VOE 11088506 - Стакан штока поршня (направляющая)

— VOE 11990398

  • VOE 11990398 - Комплект уплотнений

— VOE 11088297

  • VOE 11088297 - Гидроцилиндр
  • Серийный № 1397 и далее

1 VOE 11005405

  • VOE 11005405 - Гильза гидроцилиндра

2 VOE 11088719

  • VOE 11088719 - Шток поршня

3 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)
  • (960175)

3 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)
  • (960175)

4 VOE 4782099

  • VOE 4782099 - Поршень

4 VOE 4782099

  • VOE 4782099 - Поршень

5 VOE 4833025

  • VOE 4833025 - Сальник

6 VOE 4782719

  • VOE 4782719 - Палец

7 VOE 4782992

  • VOE 4782992 - Стакан штока поршня (направляющая)

7 VOE 4782992

  • VOE 4782992 - Направляющая штока поршня

8 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

8 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

9 VOE 4786834

  • VOE 4786834 - Кольцо опорное

9A VOE 11088052

  • VOE 11088052 - Втулка

9A VOE 11088052

  • VOE 11088052 - Втулка

10 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

10 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

11 VOE 11005053

  • VOE 11005053 - Скребок

12 VOE 4782857

  • VOE 4782857 - Болт

12 VOE 4782857

  • VOE 4782857 - Болт

13 VOE 941908

  • VOE 941908 - Шайба пружинная

13 VOE 941908

  • VOE 941908 - Шайба пружинная

14 VOE 184062

  • VOE 184062 - Подшипник оси

14 VOE 184062

  • VOE 184062 - Подшипник оси

15 VOE 914538

  • VOE 914538 - Кольцо стопорное

15 VOE 914538

  • VOE 914538 - Кольцо стопорное
