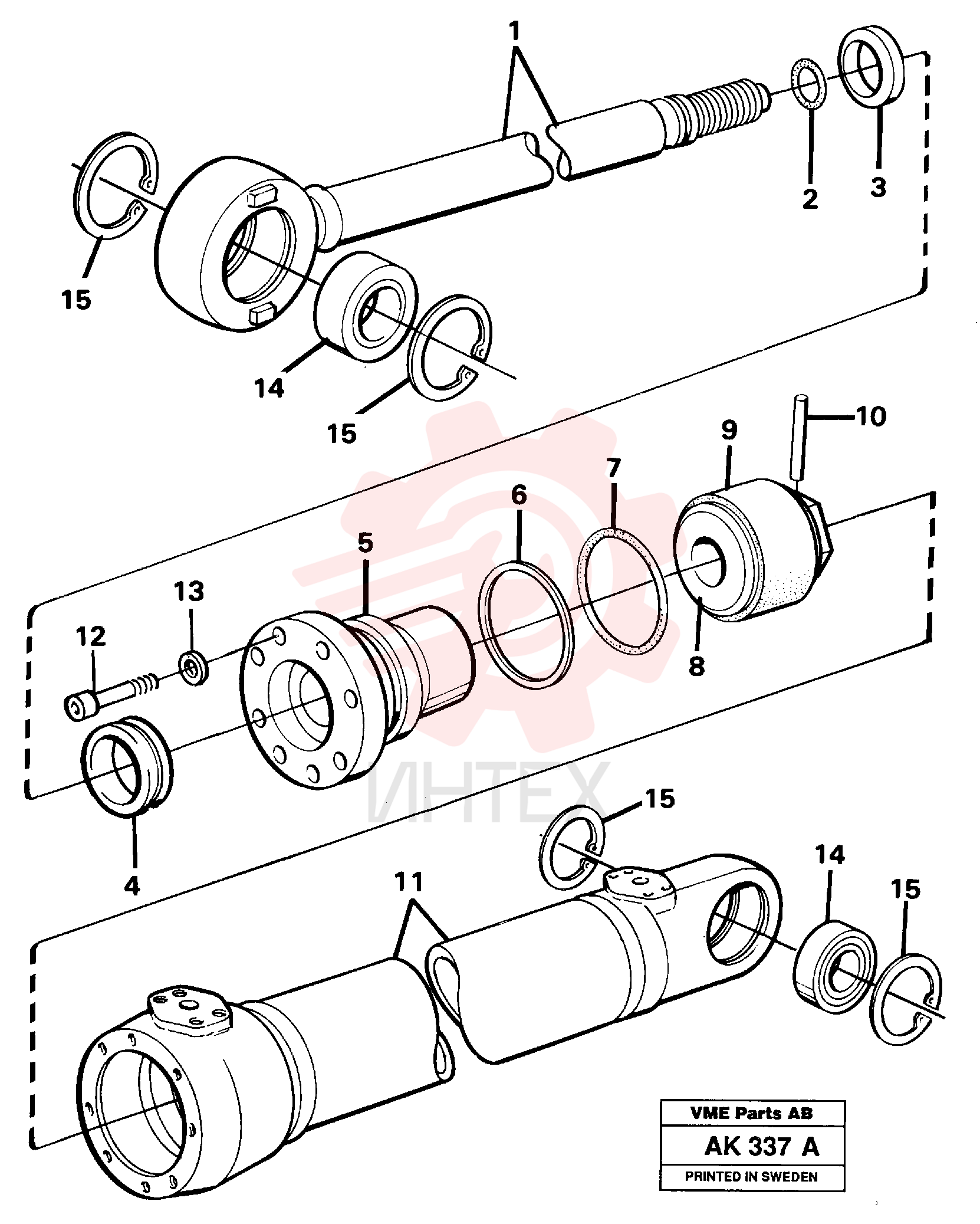

VOE 4782993 Гидроцилиндр (часть 1)

VOE 4782993 Гидроцилиндр (часть 1)

— VOE 4782993

  • VOE 4782993 - Гидроцилиндр
  • 100 / 50

— VOE 4782993

  • VOE 4782993 - Гидроцилиндр
  • 100 / 50

— VOE 4833321

  • VOE 4833321 - Гидроцилиндр
  • 140 / 70

— VOE 4833321

  • VOE 4833321 - Гидроцилиндр
  • 140 / 70

— VOE 4833324

  • VOE 4833324 - Шток поршня

— VOE 11005057

  • VOE 11005057 - Скребок

— VOE 4784048

  • VOE 4784048 - Уплотнение штока поршня

— VOE 4784048

  • VOE 4784048 - Уплотнение штока поршня

— VOE 4784971

  • VOE 4784971 - Стакан штока поршня (направляющая)

— VOE 4784971

  • VOE 4784971 - Направляющая штока поршня

— VOE 4786962

  • VOE 4786962 - Кольцо опорное

— VOE 925030

  • VOE 925030 - Кольцо уплотнительное (О-кольцо)

— VOE 925030

  • VOE 925030 - Кольцо уплотнительное (О-кольцо)

— VOE 4833384

  • VOE 4833384 - Поршень

— VOE 4833384

  • VOE 4833384 - Поршень

— VOE 4833038

  • VOE 4833038 - Уплотнение поршня

— VOE 4833038

  • VOE 4833038 - Уплотнение поршня

— VOE 4782720

  • VOE 4782720 - Палец

— VOE 4833322

  • VOE 4833322 - Гильза гидроцилиндра

— VOE 940280

  • VOE 940280 - Шайба пружинная

— VOE 940280

  • VOE 940280 - Шайба пружинная

— VOE 184179

  • VOE 184179 - Подшипник шарнирный

— VOE 184179

  • VOE 184179 - Подшипник шарнирный

— VOE 951090

  • VOE 951090 - Кольцо защитное

— VOE 951090

  • VOE 951090 - Кольцо защитное

— VOE 6630650

  • VOE 6630650 - Комплект прокладок

— VOE 6630650

  • VOE 6630650 - Комплект прокладок

— VOE 4782859

  • VOE 4782859 - Болт

— VOE 4782859

  • VOE 4782859 - Болт

— VOE 6630513

  • VOE 6630513 - Комплект прокладок

— VOE 6630513

  • VOE 6630513 - Комплект прокладок

— VOE 960226

  • VOE 960226 - Кольцо уплотнительное (О-кольцо)

— VOE 960226

  • VOE 960226 - Кольцо уплотнительное (О-кольцо)

1 VOE 4833209

  • VOE 4833209 - Шток поршня

1 VOE 4833209

  • VOE 4833209 - Шток поршня

2 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)
  • (960175)

2 VOE 13960175

  • VOE 13960175 - Кольцо уплотнительное (О-кольцо)
  • (960175)

3 VOE 11005053

  • VOE 11005053 - Скребок

4 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

4 VOE 4784045

  • VOE 4784045 - Уплотнение штока поршня

5 VOE 4782992

  • VOE 4782992 - Стакан штока поршня (направляющая)

5 VOE 4782992

  • VOE 4782992 - Направляющая штока поршня

6 VOE 4786834

  • VOE 4786834 - Кольцо опорное

7 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

7 VOE 925079

  • VOE 925079 - Кольцо уплотнительное (О-кольцо)

8 VOE 4782099

  • VOE 4782099 - Поршень

8 VOE 4782099

  • VOE 4782099 - Поршень

9 VOE 4833025

  • VOE 4833025 - Сальник

10 VOE 4782719

  • VOE 4782719 - Палец

11 VOE 4782991

  • VOE 4782991 - Гильза гидроцилиндра

11 VOE 4782991

  • VOE 4782991 - Гильза гидроцилиндра

12 VOE 4782857

  • VOE 4782857 - Болт

12 VOE 4782857

  • VOE 4782857 - Болт

13 VOE 941908

  • VOE 941908 - Шайба пружинная

13 VOE 941908

  • VOE 941908 - Шайба пружинная

14 VOE 184062

  • VOE 184062 - Подшипник оси

14 VOE 184062

  • VOE 184062 - Подшипник оси

15 VOE 914538

  • VOE 914538 - Кольцо стопорное

15 VOE 914538

  • VOE 914538 - Кольцо стопорное
