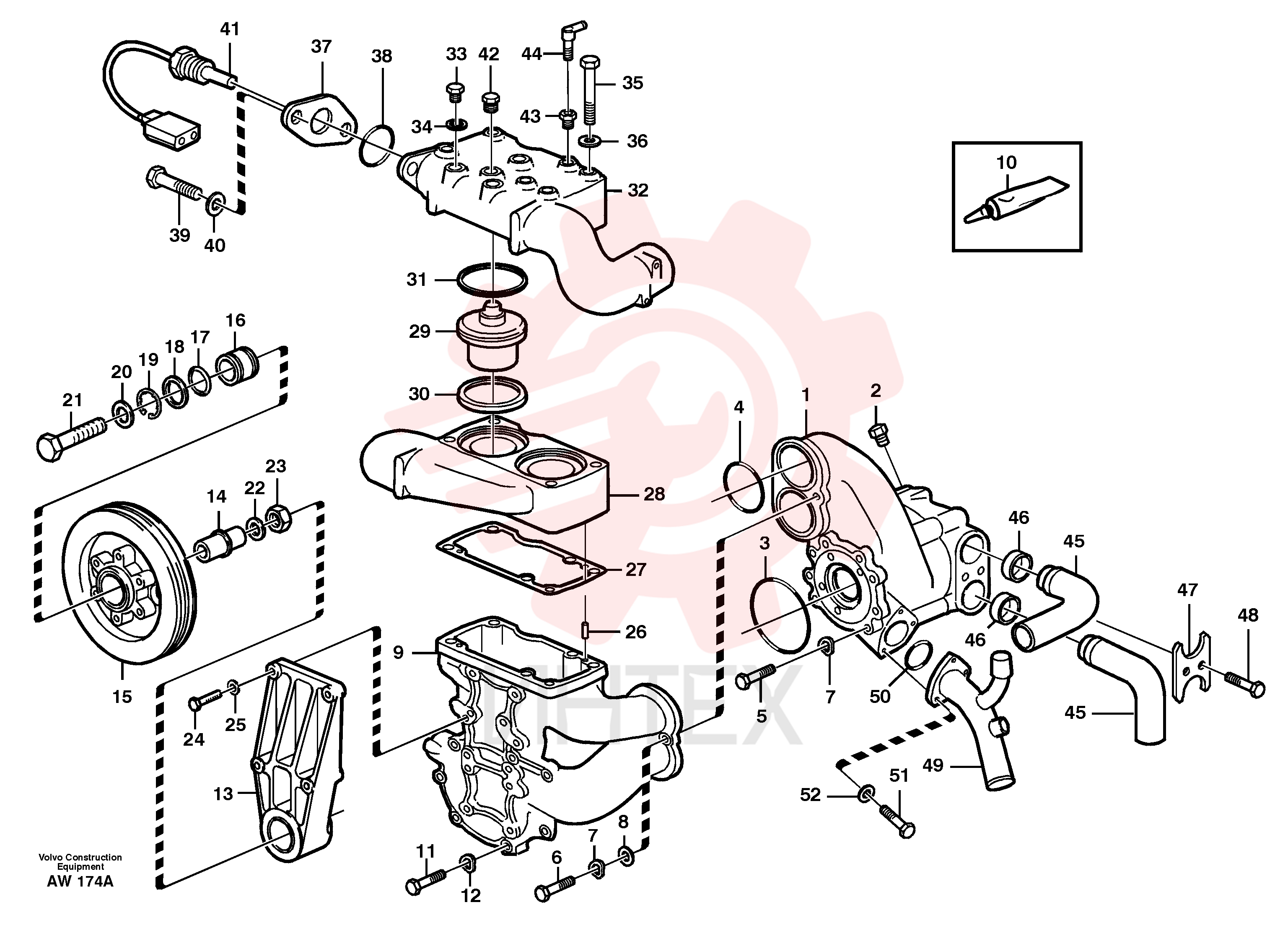

VOE 8193577 Корпус термостата

VOE 8193577 Корпус термостата

— VOE 8193577

  • VOE 8193577 - Корпус термостата
  • Двигатель 243521 и далее

— VOE 8193577

  • VOE 8193577 - Корпус термостата
  • Двигатель 243521 и далее

— VOE 955540

  • VOE 955540 - Болт
  • L = 70 MM

— VOE 955540

  • VOE 955540 - Винт с шестигранной головкой
  • L = 70 MM

— VOE 955541

  • VOE 955541 - Винт с шестигранной головкой
  • L = 76 MM

— VOE 955541

  • VOE 955541 - Винт с шестигранной головкой
  • L = 76 MM

— VOE 13940097

  • VOE 13940097 - Шайба
  • Двигатель 243521 и далее

— VOE 13940097

  • VOE 13940097 - Шайба
  • Двигатель 243521 и далее

— VOE 11031176

  • VOE 11031176 - Опора подшипника

— VOE 955540

  • VOE 955540 - Болт
  • L = 70 MM

— VOE 955540

  • VOE 955540 - Винт с шестигранной головкой
  • L = 70 MM

1 VOE 11031373

  • VOE 11031373 - Насос водяной

1 VOE 11031373

  • VOE 11031373 - Насос водяной

2 VOE 479979

  • VOE 479979 - Пробка (заглушка)

3 VOE 925257

  • VOE 925257 - Кольцо уплотнительное (О-кольцо)

3 VOE 925257

  • VOE 925257 - Кольцо уплотнительное (О-кольцо)

4 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

4 VOE 1664473

  • VOE 1664473 - Кольцо уплотнительное (О-кольцо)

5 VOE 955542

  • VOE 955542 - Винт с шестигранной головкой
  • L = 83 MM

5 VOE 955542

  • VOE 955542 - Болт
  • L = 83 MM

6 VOE 955535

  • VOE 955535 - Винт с шестигранной головкой
  • L = 32 MM

6 VOE 955535

  • VOE 955535 - Винт с шестигранной головкой
  • L = 32 MM

7 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

7 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

8 VOE 13940097

  • VOE 13940097 - Шайба
  • (VOE 940097)

8 VOE 13940097

  • VOE 13940097 - Шайба
  • (VOE 940097)

9 VOE 8193577

  • VOE 8193577 - Корпус термостата
  • Двигатель - 243520

9 VOE 8193577

  • VOE 8193577 - Корпус термостата
  • Двигатель - 243520

10 VOE 1161277

  • VOE 1161277 - Герметик
  • 20 грамм

10 VOE 1161277

  • VOE 1161277 - Герметик
  • 20 грамм

11 VOE 955535

  • VOE 955535 - Винт с шестигранной головкой
  • L = 32 MM

11 VOE 955535

  • VOE 955535 - Винт с шестигранной головкой
  • L = 32 MM

12 VOE 13942336

  • VOE 13942336 - Шайба пружинная

12 VOE 13942336

  • VOE 13942336 - Шайба пружинная

13 VOE 11031658

  • VOE 11031658 - Кронштейн подшипника

14 VOE 11031185

  • VOE 11031185 - Вал

14 VOE 11031185

  • VOE 11031185 - Вал

15 VOE 11031181

  • VOE 11031181 - Шкив

16 VOE 21146660

  • VOE 21146660 - Подшипник шариковый

16 VOE 21146660

  • VOE 21146660 - Подшипник шариковый

17 VOE 11031188

  • VOE 11031188 - Кольцо уплотнительное

17 VOE 11031188

  • VOE 11031188 - Кольцо уплотнительное

18 VOE 11031189

  • VOE 11031189 - Кольцо распорное

18 VOE 11031189

  • VOE 11031189 - Кольцо распорное

19 VOE 11031190

  • VOE 11031190 - Кольцо стопорное

19 VOE 11031190

  • VOE 11031190 - Кольцо стопорное

20 VOE 11031187

  • VOE 11031187 - Шайба

20 VOE 11031187

  • VOE 11031187 - Шайба

21 VOE 968592

  • VOE 968592 - Винт с фланцем

21 VOE 968592

  • VOE 968592 - Винт с фланцем

22 VOE 11031186

  • VOE 11031186 - Шайба

22 VOE 11031186

  • VOE 11031186 - Шайба

23 VOE 955785

  • VOE 955785 - Гайка шестигранная

23 VOE 955785

  • VOE 955785 - Гайка шестигранная

24 VOE 955536

  • VOE 955536 - Болт
  • L = 45 MM

24 VOE 955536

  • VOE 955536 - Винт с шестигранной головкой
  • L = 45 MM

25 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

25 VOE 13942336

  • VOE 13942336 - Шайба пружинная
  • (VOE 942336)

26 VOE 13951973

  • VOE 13951973 - Штифт пружинный
  • (VOE 951973)

26 VOE 13951973

  • VOE 13951973 - Штифт пружинный
  • (VOE 951973)

27 VOE 423352

  • VOE 423352 - Прокладка

27 VOE 423352

  • VOE 423352 - Прокладка

28 VOE 470548

  • VOE 470548 - Корпус термостата

28 VOE 470548

  • VOE 470548 - Корпус термостата

29 VOE 8149182

  • VOE 8149182 - Термостат

29 VOE 8149182

  • VOE 8149182 - Термостат

30 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

30 VOE 1544710

  • VOE 1544710 - Кольцо уплотнительное

31 VOE 11000236

  • VOE 11000236 - Кольцо уплотнительное

31 VOE 11000236

  • VOE 11000236 - Кольцо уплотнительное

32 VOE 470554

  • VOE 470554 - Корпус термостата

32 VOE 470554

  • VOE 470554 - Корпус термостата

33 VOE 180761

  • VOE 180761 - Пробка (заглушка)

33 VOE 180761

  • VOE 180761 - Пробка (заглушка)

34 VOE 7011996

  • VOE 7011996 - Прокладка

34 VOE 7011996

  • VOE 7011996 - Прокладка

35 VOE 959798

  • VOE 959798 - Болт

35 VOE 959798

  • VOE 959798 - Винт с шестигранной головкой

36 VOE 13940097

  • VOE 13940097 - Шайба
  • (VOE 940097)

36 VOE 13940097

  • VOE 13940097 - Шайба
  • (VOE 940097)

37 VOE 11031653

  • VOE 11031653 - Фланец

37 VOE 11031653

  • VOE 11031653 - Фланец

38 VOE 469477

  • VOE 469477 - Кольцо уплотнительное

38 VOE 469477

  • VOE 469477 - Кольцо уплотнительное

39 VOE 955524

  • VOE 955524 - Винт с шестигранной головкой

39 VOE 955524

  • VOE 955524 - Винт с шестигранной головкой

40 VOE 13941907

  • VOE 13941907 - Шайба пружинная
  • (VOE 941907)

40 VOE 13941907

  • VOE 13941907 - Шайба
  • (VOE 941907)

41 VOE 11039193

  • VOE 11039193 - Датчик температуры
  • SE1

41 VOE 11039193

  • VOE 11039193 - Датчик температуры
  • SE1

42 VOE 479977

  • VOE 479977 - Пробка (заглушка)
  • (VOE 952077)

43 VOE 479954

  • VOE 479954 - Ниппель

43 VOE 479954

  • VOE 479954 - Ниппель

44 VOE 942758

  • VOE 942758 - Ниппель

44 VOE 942758

  • VOE 942758 - Ниппель

45 VOE 11030745

  • VOE 11030745 - Торец трубки

46 VOE 11030751

  • VOE 11030751 - Кольцо уплотнительное

46 VOE 11030751

  • VOE 11030751 - Кольцо уплотнительное

47 VOE 11030747

  • VOE 11030747 - Шайба стопорная

47 VOE 11030747

  • VOE 11030747 - Шайба стопорная

48 VOE 13946934

  • VOE 13946934 - Болт
  • (VOE 946934)

48 VOE 13946934

  • VOE 13946934 - Болт
  • (VOE 946934)

49 VOE 11110111

  • VOE 11110111 - Труба соединительная

49 VOE 11110111

  • VOE 11110111 - Труба соединительная

50 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

50 VOE 925092

  • VOE 925092 - Кольцо уплотнительное (О-кольцо)

51 VOE 13940135

  • VOE 13940135 - Болт
  • (VOE 940135)

51 VOE 13940135

  • VOE 13940135 - Болт
  • (VOE 940135)

52 VOE 13941907

  • VOE 13941907 - Шайба пружинная
  • (VOE 941907)

52 VOE 13941907

  • VOE 13941907 - Шайба
  • (VOE 941907)
