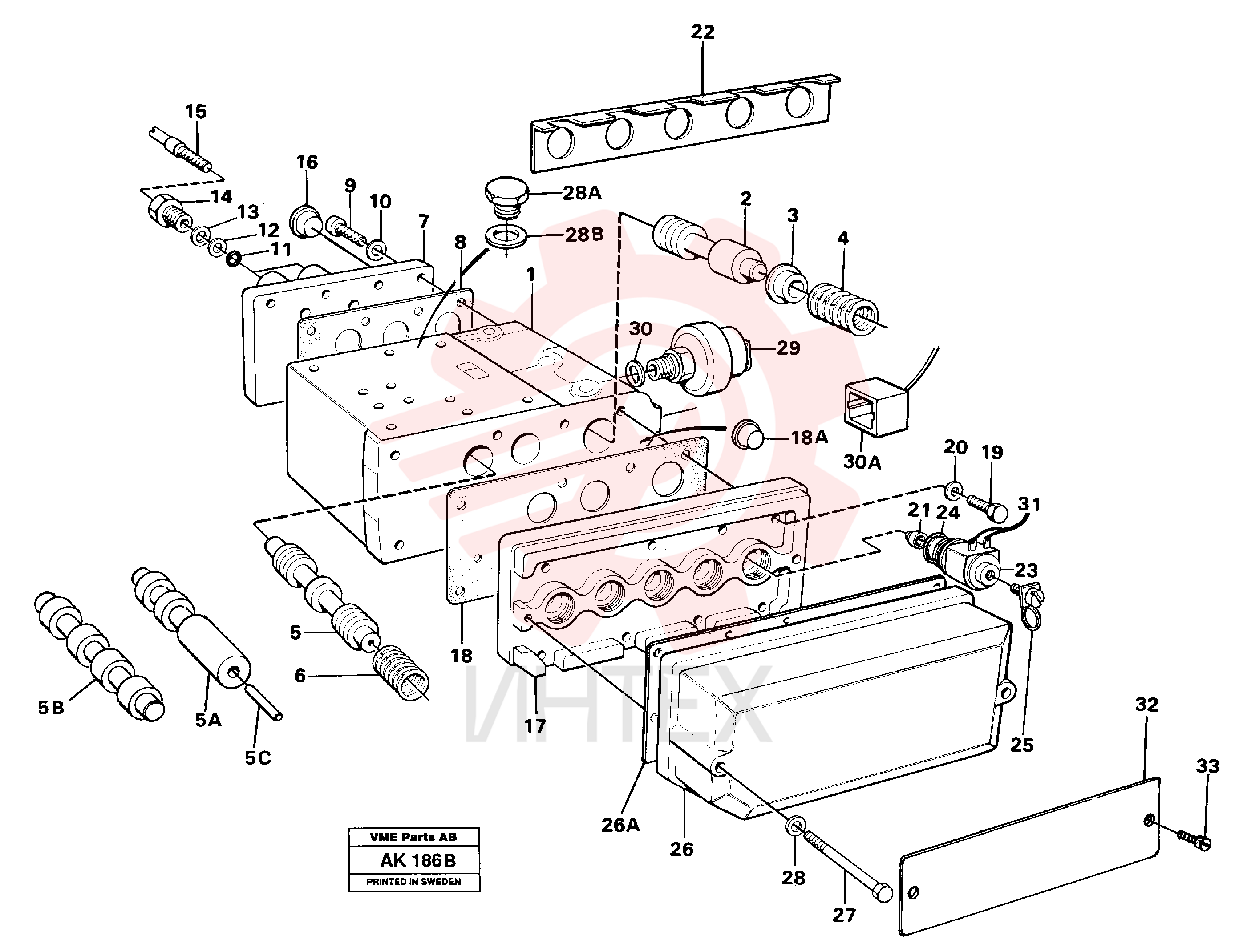

VOE 11036709 Корпус клапана

VOE 11036709 Корпус клапана

— VOE 11036709

  • VOE 11036709 - Корпус клапана

— VOE 11036709

  • VOE 11036709 - Корпус клапана

— VOE 11036728

  • VOE 11036728 - Крышка

— VOE 11036728

  • VOE 11036728 - Крышка

— VOE 11036727

  • VOE 11036727 - Прокладка

— VOE 11036727

  • VOE 11036727 - Прокладка

— VOE 13946934

  • VOE 13946934 - Болт
  • (946934)

— VOE 13946934

  • VOE 13946934 - Болт
  • (946934)

— VOE 11036701

  • VOE 11036701 - Пластина клапана

— VOE 11036703

  • VOE 11036703 - Прокладка

— VOE 11036703

  • VOE 11036703 - Прокладка

— VOE 11036706

  • VOE 11036706 - Крышка

— VOE 11036706

  • VOE 11036706 - Крышка

— VOE 13946934

  • VOE 13946934 - Болт
  • (946934)

— VOE 13946934

  • VOE 13946934 - Болт
  • (946934)

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039496

  • VOE 11039496 - Датчик давления
  • SE12

— VOE 11039549

  • VOE 11039549 - Датчик давления
  • SE12

— VOE 11039549

  • VOE 11039549 - Датчик давления
  • SE12

— VOE 907133

  • VOE 907133 - Прокладка

— VOE 907133

  • VOE 907133 - Прокладка

— VOE 11036720

  • VOE 11036720 - Клапан селектора передач

— VOE 11036720

  • VOE 11036720 - Клапан селектора передач

— VOE 907133

  • VOE 907133 - Прокладка
  • HT 10055 -

— VOE 907133

  • VOE 907133 - Прокладка
  • HT 10055 -

— VOE 11036715

  • VOE 11036715 - Седло клапана

— VOE 11036715

  • VOE 11036715 - Седло клапана

— VOE 11037399

  • VOE 11037399 - Корпус клапана

— VOE 11037399

  • VOE 11037399 - Корпус клапана

— VOE 11037175

  • VOE 11037175 - Механизм переключения передач
  • HT - 10054

— VOE 11037175

  • VOE 11037175 - Механизм переключения передач
  • HT - 10054

— VOE 11037400

  • VOE 11037400 - Механизм переключения передач
  • HT 10055 -

— VOE 11037400

  • VOE 11037400 - Механизм переключения передач
  • HT 10055 -

— VOE 13959215

  • VOE 13959215 - Болт
  • L = 70
  • (959215)

— VOE 13959215

  • VOE 13959215 - Болт
  • L = 70
  • (959215)

1 VOE 11037139

  • VOE 11037139 - Корпус клапана

1 VOE 11037139

  • VOE 11037139 - Корпус клапана

2 VOE 4720787

  • VOE 4720787 - Плунжер управления

2 VOE 4720787

  • VOE 4720787 - Плунжер управления

3 VOE 4719349

  • VOE 4719349 - Направляющая пружины

3 VOE 4719349

  • VOE 4719349 - Направляющая пружины

4 VOE 4871581

  • VOE 4871581 - Пружина

4 VOE 4871581

  • VOE 4871581 - Пружина

5 VOE 11036525

  • VOE 11036525 - Плунжер управления

5 VOE 11036525

  • VOE 11036525 - Плунжер управления

5A VOE 11036708

  • VOE 11036708 - Плунжер управления

5A VOE 11036708

  • VOE 11036708 - Плунжер управления

5B VOE 11036707

  • VOE 11036707 - Плунжер управления

5B VOE 11036707

  • VOE 11036707 - Плунжер управления

5C VOE 951968

  • VOE 951968 - Штифт пружинный

5C VOE 951968

  • VOE 951968 - Штифт пружинный

6 VOE 4718714

  • VOE 4718714 - Пружина

6 VOE 4718714

  • VOE 4718714 - Пружина

7 VOE 4719924

  • VOE 4719924 - Крышка

7 VOE 4719924

  • VOE 4719924 - Крышка

8 VOE 11036050

  • VOE 11036050 - Прокладка

8 VOE 11036050

  • VOE 11036050 - Прокладка

9 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником

10 VOE 13949607

  • VOE 13949607 - Шайба

10 VOE 13949607

  • VOE 13949607 - Шайба

11 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

11 VOE 949187

  • VOE 949187 - Кольцо уплотнительное (О-кольцо)

12 VOE 13962531

  • VOE 13962531 - Кольцо опорное

12 VOE 13962531

  • VOE 13962531 - Кольцо опорное

13 VOE 4719348

  • VOE 4719348 - Шайба

13 VOE 4719348

  • VOE 4719348 - Шайба

14 VOE 4719346

  • VOE 4719346 - Ниппель

14 VOE 4719346

  • VOE 4719346 - Ниппель

15 VOE 4719347

  • VOE 4719347 - Болт

15 VOE 4719347

  • VOE 4719347 - Болт

16 VOE 945362

  • VOE 945362 - Пробка (заглушка)

16 VOE 945362

  • VOE 945362 - Пробка (заглушка)

17 VOE 4871872

  • VOE 4871872 - Пластина клапана

18 VOE 11036051

  • VOE 11036051 - Прокладка

18 VOE 11036051

  • VOE 11036051 - Прокладка

18A VOE 13943586

  • VOE 13943586 - Пробка пластиковая
  • (943586)

18A VOE 13943586

  • VOE 13943586 - Пробка пластиковая
  • (943586)

19 VOE 940326

  • VOE 940326 - Винт с внутренним шестигранником
  • L = 20

20 VOE 13949607

  • VOE 13949607 - Шайба

20 VOE 13949607

  • VOE 13949607 - Шайба

21 VOE 4720834

  • VOE 4720834 - Седло клапана

21 VOE 4720834

  • VOE 4720834 - Седло клапана

22 VOE 11036178

  • VOE 11036178 - Тарелка клапана

22 VOE 11036178

  • VOE 11036178 - Тарелка клапана

23 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

23 VOE 11992401

  • VOE 11992401 - Клапан встроенный в сборе

23 VOE 11036710

  • VOE 11036710 - Клапан встроенный в сборе

23 VOE 11036710

  • VOE 11036710 - Клапан встроенный в сборе

24 VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

24 VOE 11996130

  • VOE 11996130 - Кольцо уплотнительное (О-кольцо)

24 VOE 11998976

  • VOE 11998976 - Кольцо уплотнительное (О-кольцо)

24 VOE 11998976

  • VOE 11998976 - Кольцо уплотнительное (О-кольцо)

25 VOE 11992523

  • VOE 11992523 - Зажим

25 VOE 11992523

  • VOE 11992523 - Зажим

25 VOE 11998977

  • VOE 11998977 - Скоба (хомут)

25 VOE 11998977

  • VOE 11998977 - Скоба (хомут)

26 VOE 4720875

  • VOE 4720875 - Кожух защитный

26 VOE 4720875

  • VOE 4720875 - Кожух защитный

26A VOE 11036704

  • VOE 11036704 - Прокладка

26A VOE 11036704

  • VOE 11036704 - Прокладка

27 VOE 955280

  • VOE 955280 - Винт с шестигранной головкой

27 VOE 955280

  • VOE 955280 - Винт с шестигранной головкой

28 VOE 13949607

  • VOE 13949607 - Шайба

28 VOE 13949607

  • VOE 13949607 - Шайба

28A VOE 926370

  • VOE 926370 - Пробка (заглушка)

28A VOE 926370

  • VOE 926370 - Пробка (заглушка)

28B VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)
  • (949574)

28B VOE 13949574

  • VOE 13949574 - Кольцо уплотнительное (О-кольцо)
  • (949574)

29 VOE 11039196

  • VOE 11039196 - Датчик давления
  • SE12

29 VOE 11039196

  • VOE 11039196 - Датчик давления
  • SE12

30 VOE 13947621

  • VOE 13947621 - Прокладка плоская
  • HT - 10054

30 VOE 13947621

  • VOE 13947621 - Прокладка плоская
  • HT - 10054

30A VOE 11020793

  • VOE 11020793 - 11020793
  • HT 10298 - 10580

30A VOE 11020793

  • VOE 11020793 - 11020793
  • HT 10298 - 10580

32 VOE 4720876

  • VOE 4720876 - Табличка

32 VOE 4720876

  • VOE 4720876 - Табличка

33 VOE 950889

  • VOE 950889 - Винт забивной

33 VOE 950889

  • VOE 950889 - Винт забивной
