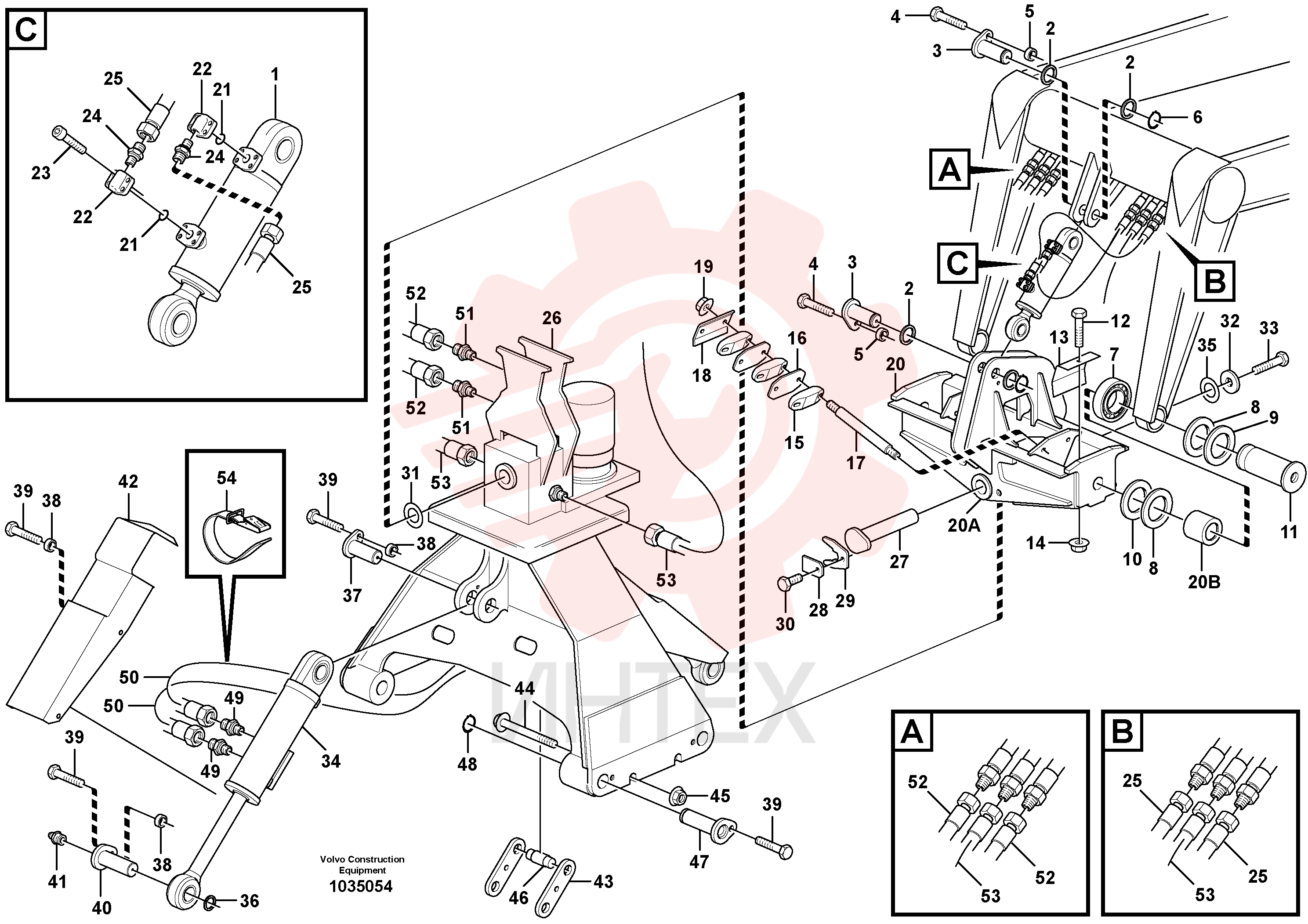

VOE 11142095 Гидроцилиндр

VOE 11142095 Гидроцилиндр

— VOE 11142095

  • VOE 11142095 - Гидроцилиндр

2 VOE 4782479

  • VOE 4782479 - Кольцо уплотнительное

2 VOE 4782479

  • VOE 4782479 - Кольцо уплотнительное

3 VOE 4859488

  • VOE 4859488 - Палец

4 VOE 13965191

  • VOE 13965191 - Винт

4 VOE 13965191

  • VOE 13965191 - Болт

5 VOE 4859489

  • VOE 4859489 - Втулка (распорная)

5 VOE 4859489

  • VOE 4859489 - Вставка

6 VOE 13947355

  • VOE 13947355 - Шайба

6 VOE 13947355

  • VOE 13947355 - Шайба

7 VOE 356313

  • VOE 356313 - Подшипник тяги

7 VOE 356313

  • VOE 356313 - Подшипник тяги

8 VOE 11081521

  • VOE 11081521 - Шайба

9 VOE 11081520

  • VOE 11081520 - Шайба

10 VOE 11081996

  • VOE 11081996 - Шайба

11 VOE 11012386

  • VOE 11012386 - Палец

12 VOE 955376

  • VOE 955376 - Винт с шестигранной головкой

12 VOE 955376

  • VOE 955376 - Винт с шестигранной головкой

13 VOE 11081817

  • VOE 11081817 - Защита

14 VOE 13968904

  • VOE 13968904 - Гайка с фланцем

14 VOE 13968904

  • VOE 13968904 - Гайка с фланцем

15 VOE 11045770

  • VOE 11045770 - Амортизатор

15 VOE 11045770

  • VOE 11045770 - Амортизатор

16 VOE 11045772

  • VOE 11045772 - Пластина

17 VOE 4849255

  • VOE 4849255 - Палец направляющий

17 VOE 4849255

  • VOE 4849255 - Палец направляющий

18 VOE 11176929

  • VOE 11176929 - Зажим
  • (VOE 11045771)

19 VOE 13967934

  • VOE 13967934 - Гайка стопорная с фланцем

19 VOE 13967934

  • VOE 13967934 - Гайка стопорная с фланцем

20 VOE 11180923

  • VOE 11180923 - Поперечина

20A VOE 11106501

  • VOE 11106501 - Втулка подшипника

20B VOE 11012394

  • VOE 11012394 - Втулка

21 VOE 948698

  • VOE 948698 - Кольцо уплотнительное (О-кольцо)

22 VOE 11156848

  • VOE 11156848 - Соединитель

23 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником

24 VOE 4933535

  • VOE 4933535 - Ниппель

24 VOE 4933535

  • VOE 4933535 - Ниппель

25 VOE 13933411

  • VOE 13933411 - Шланг в сборе
  • L = 1200 MM

26 VOE 11106523

  • VOE 11106523 - Ротатор

27 VOE 11106504

  • VOE 11106504 - 11106504

28 VOE 4970660

  • VOE 4970660 - Пластина

29 VOE 11081995

  • VOE 11081995 - Пластина стопорная

30 VOE 13946817

  • VOE 13946817 - Болт

30 VOE 13946817

  • VOE 13946817 - Болт

31 VOE 11177974

  • VOE 11177974 - Прокладка

32 VOE 11106545

  • VOE 11106545 - Шайба

33 VOE 11106505

  • VOE 11106505 - Болт

34 VOE 11142883

  • VOE 11142883 - Гидроцилиндр

35 VOE 11082081

  • VOE 11082081 - Шайба

36 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

36 VOE 4782565

  • VOE 4782565 - Уплотнение подшипника тяги

37 VOE 11012508

  • VOE 11012508 - Палец

38 VOE 4849069

  • VOE 4849069 - Шайба распорная

38 VOE 4849069

  • VOE 4849069 - Шайба распорная

39 VOE 13965191

  • VOE 13965191 - Винт

39 VOE 13965191

  • VOE 13965191 - Болт

40 VOE 4763265

  • VOE 4763265 - Палец

41 VOE 784323

  • VOE 784323 - Ниппель

41 VOE 784323

  • VOE 784323 - Ниппель

42 VOE 11012492

  • VOE 11012492 - Защита

43 VOE 11081557

  • VOE 11081557 - Тяга поворотная

44 VOE 13946474

  • VOE 13946474 - Винт с фланцем

45 VOE 13971096

  • VOE 13971096 - Гайка с фланцем

45 VOE 13971096

  • VOE 13971096 - Гайка с фланцем

46 VOE 11081558

  • VOE 11081558 - Палец

47 VOE 11012555

  • VOE 11012555 - Палец

48 VOE 13947355

  • VOE 13947355 - Шайба

48 VOE 13947355

  • VOE 13947355 - Шайба

49 VOE 931234

  • VOE 931234 - Ниппель

49 VOE 931234

  • VOE 931234 - Ниппель

50 VOE 13933428

  • VOE 13933428 - Шланг в сборе
  • L = 850 MM

51 VOE 931228

  • VOE 931228 - Ниппель

51 VOE 931228

  • VOE 931228 - Ниппель

52 VOE 13933412

  • VOE 13933412 - Шланг в сборе
  • L = 2000 MM

53 VOE 13933424

  • VOE 13933424 - Шланг в сборе
  • L = 2100 MM

54 VOE 11104606

  • VOE 11104606 - Лента крепежная

54 VOE 11104606

  • VOE 11104606 - Лента крепежная
