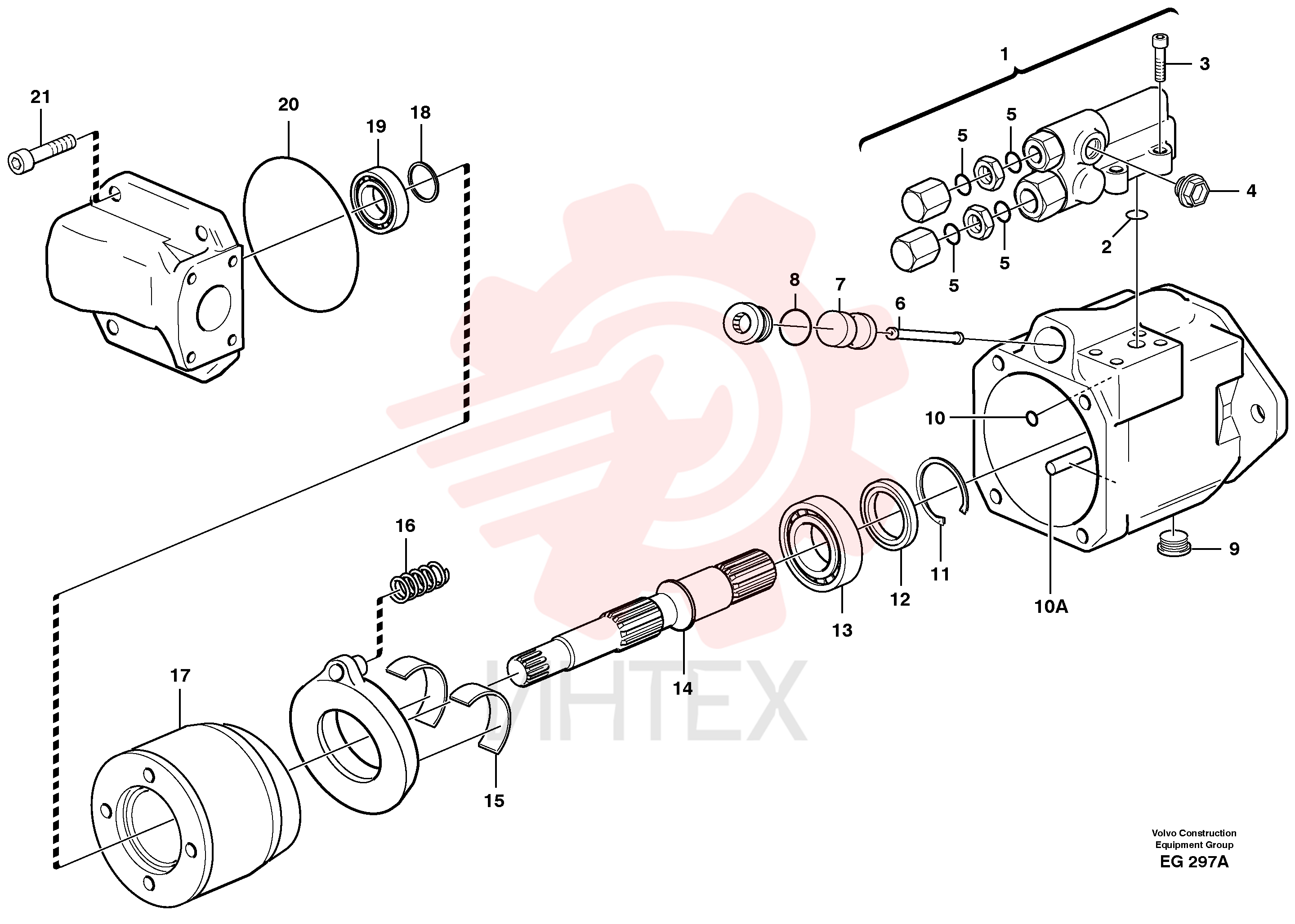

VOE 11707192 Гидронасос (основной насос) (часть 2)

VOE 11707192 Гидронасос (основной насос) (часть 2)

— VOE 11707192

  • VOE 11707192 - Гидронасос (основной насос)

— VOE 11707192

  • VOE 11707192 - Гидронасос (основной насос)

1 VOE 11704534

  • VOE 11704534 - Клапан

2 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)
  • (VOE 11992834)

2 VOE 11708087

  • VOE 11708087 - Кольцо уплотнительное (О-кольцо)
  • (VOE 11992834)

3 VOE 13974079

  • VOE 13974079 - Винт с внутренним шестигранником

4 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

4 VOE 11992833

  • VOE 11992833 - Пробка (заглушка)

5 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

5 VOE 7190187

  • VOE 7190187 - Кольцо уплотнительное (О-кольцо)

6 VOE 11704538

  • VOE 11704538 - Шток поршня

6 VOE 11704538

  • VOE 11704538 - Шток поршня

7 VOE 11998861

  • VOE 11998861 - Поршень

7 VOE 11998861

  • VOE 11998861 - Поршень

8 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)
  • (VOE 11704554)

8 VOE 11708231

  • VOE 11708231 - Кольцо уплотнительное (О-кольцо)
  • (VOE 11704554)

9 VOE 11704559

  • VOE 11704559 - Пробка (заглушка)

9 VOE 11704559

  • VOE 11704559 - Пробка (заглушка)

10 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)

10 VOE 11998860

  • VOE 11998860 - Кольцо уплотнительное (О-кольцо)

10A VOE 11706189

  • VOE 11706189 - Клапан обратный

10A VOE 11706189

  • VOE 11706189 - Клапан обратный

11 VOE 914519

  • VOE 914519 - Кольцо стопорное

11 VOE 914519

  • VOE 914519 - Кольцо стопорное

12 VOE 11704551

  • VOE 11704551 - Кольцо уплотнительное

12 VOE 11704551

  • VOE 11704551 - Кольцо уплотнительное

13 VOE 11704547

  • VOE 11704547 - Подшипник

13 VOE 11704547

  • VOE 11704547 - Подшипник

14 VOE 11704539

  • VOE 11704539 - Вал

15 VOE 11704549

  • VOE 11704549 - Подшипник

15 VOE 11704549

  • VOE 11704549 - Подшипник

16 VOE 11704541

  • VOE 11704541 - Пружина

16 VOE 11704541

  • VOE 11704541 - Пружина

17 VOE 11704535

  • VOE 11704535 - Элемент насоса

17 VOE 11704535

  • VOE 11704535 - Элемент насоса

18 VOE 11708084

  • VOE 11708084 - Прокладка
  • (VOE 11704544)

18 VOE 11708084

  • VOE 11708084 - Прокладка
  • (VOE 11704544)

19 VOE 11704546

  • VOE 11704546 - Подшипник

19 VOE 11704546

  • VOE 11704546 - Подшипник

20 VOE 11704553

  • VOE 11704553 - Кольцо уплотнительное (О-кольцо)

20 VOE 11704553

  • VOE 11704553 - Кольцо уплотнительное (О-кольцо)

21 VOE 11704557

  • VOE 11704557 - Винт с внутренним шестигранником
