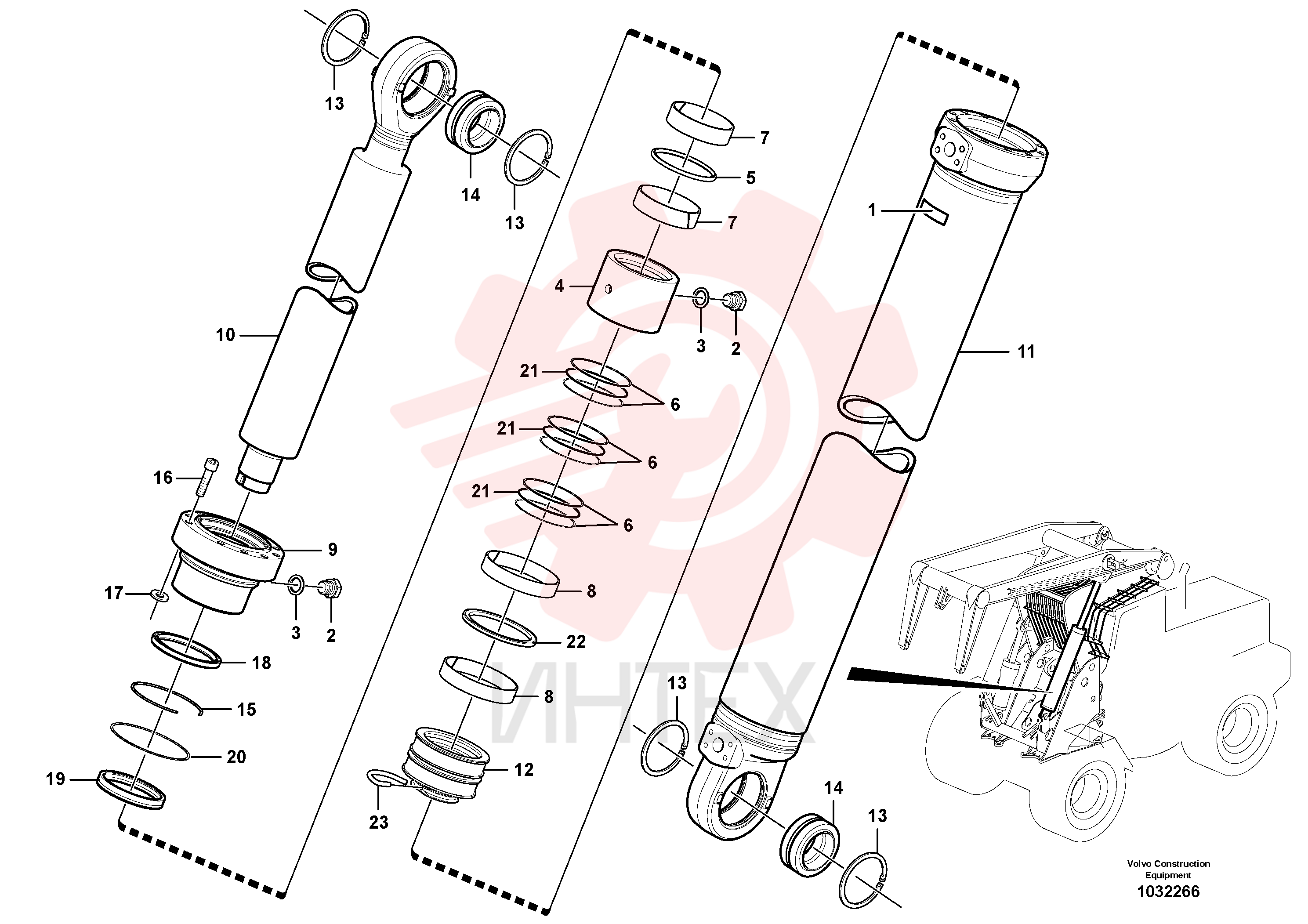

VOE 11107889 Гидроцилиндр

VOE 11107889 Гидроцилиндр

— VOE 11107889

  • VOE 11107889 - Гидроцилиндр

1 VOE 11107868

  • VOE 11107868 - Наклейка

2 VOE 960630

  • VOE 960630 - Пробка (заглушка)

2 VOE 960630

  • VOE 960630 - Пробка (заглушка)

3 VOE 13945653

  • VOE 13945653 - Прокладка плоская

3 VOE 13945653

  • VOE 13945653 - Прокладка плоская

4 VOE 11107899

  • VOE 11107899 - Кольцо распорное

5 VOE 11088322

  • VOE 11088322 - Уплотнение штока поршня

5 VOE 11088322

  • VOE 11088322 - Уплотнение штока поршня

6 VOE 11088602

  • VOE 11088602 - Кольцо опорное

7 VOE 11088324

  • VOE 11088324 - Втулка

7 VOE 11088324

  • VOE 11088324 - Втулка

8 VOE 11088220

  • VOE 11088220 - Кольцо направляющее

8 VOE 11088220

  • VOE 11088220 - Кольцо направляющее

9 VOE 11107898

  • VOE 11107898 - Стакан штока поршня (направляющая)

10 VOE 11107895

  • VOE 11107895 - Шток поршня

11 VOE 11107891

  • VOE 11107891 - Гильза гидроцилиндра

12 VOE 11107890

  • VOE 11107890 - Поршень

13 VOE 951090

  • VOE 951090 - Кольцо стопорное

13 VOE 951090

  • VOE 951090 - Кольцо стопорное

14 VOE 184179

  • VOE 184179 - Подшипник шарнирный

14 VOE 184179

  • VOE 184179 - Подшипник шарнирный

15 VOE 943058

  • VOE 943058 - Кольцо стопорное

15 VOE 943058

  • VOE 943058 - Кольцо стопорное

16 VOE 13968056

  • VOE 13968056 - Болт

16 VOE 13968056

  • VOE 13968056 - Болт

17 VOE 13949608

  • VOE 13949608 - Шайба

17 VOE 13949608

  • VOE 13949608 - Шайба

18 VOE 11107246

  • VOE 11107246 - Скребок

19 VOE 11088321

  • VOE 11088321 - Уплотнение штока поршня

19 VOE 11088321

  • VOE 11088321 - Уплотнение штока поршня

20 VOE 4880855

  • VOE 4880855 - Кольцо опорное

21 VOE 925261

  • VOE 925261 - Кольцо уплотнительное (О-кольцо)

21 VOE 925261

  • VOE 925261 - Кольцо уплотнительное (О-кольцо)

22 VOE 11107809

  • VOE 11107809 - Уплотнение поршня

23 VOE 11107294

  • VOE 11107294 - Скоба стопорная

L180F — другие схемы
