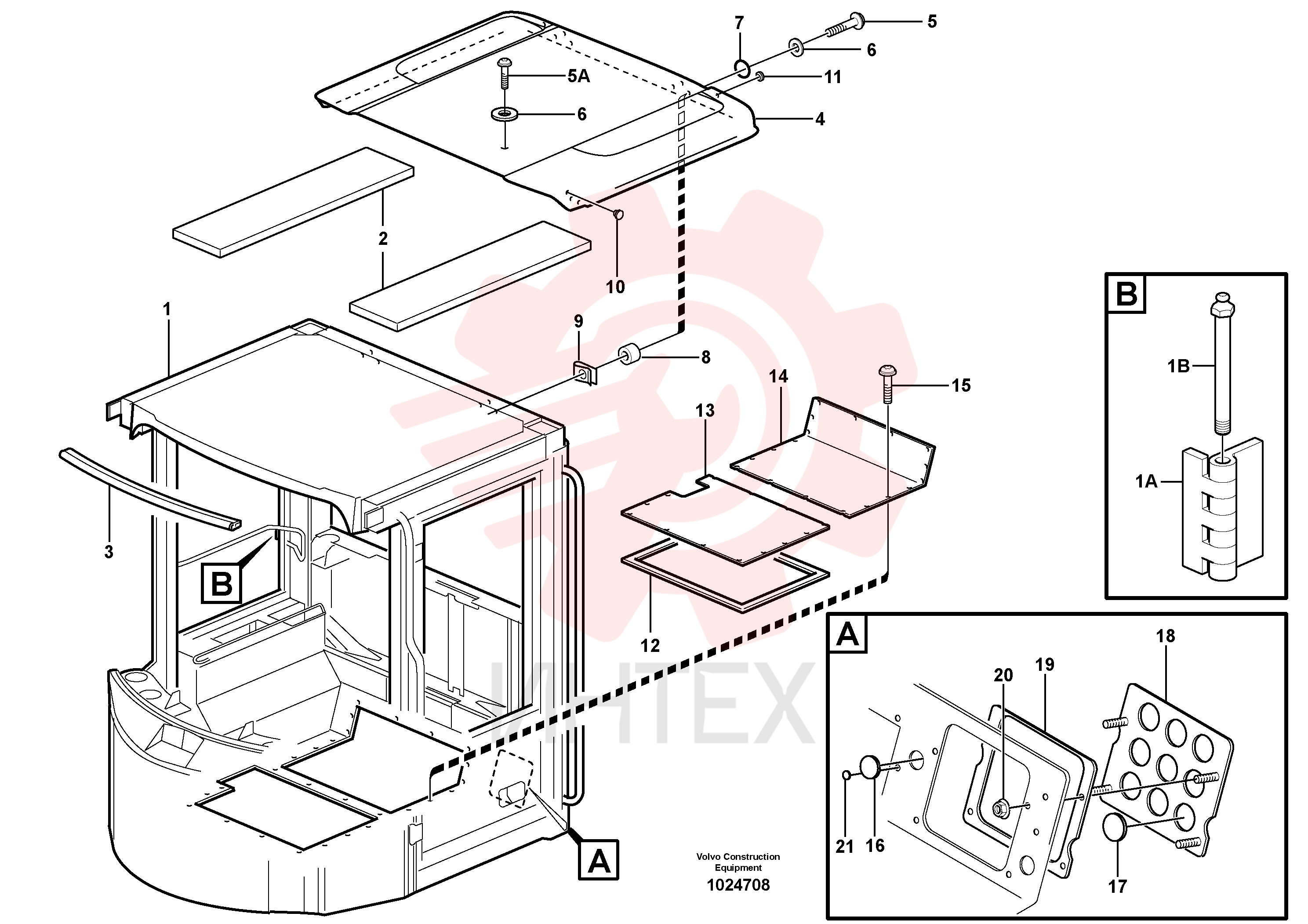

VOE 941267 Пробка (заглушка) (часть 1)

VOE 941267 Пробка (заглушка) (часть 1)

— VOE 941267

  • VOE 941267 - Пробка (заглушка)
  • OD = 16 MM

— VOE 941267

  • VOE 941267 - Пробка (заглушка)
  • OD = 16 MM

1 VOE 11006100

  • VOE 11006100 - Каркас кабины

1A VOE 11104509

  • VOE 11104509 - Петля

1A VOE 11104509

  • VOE 11104509 - Петля

1B VOE 11708215

  • VOE 11708215 - Палец петли

1B VOE 11708215

  • VOE 11708215 - Палец петли

2 VOE 11164431

  • VOE 11164431 - Изоляция

3 VOE 11104469

  • VOE 11104469 - Прокладка стекла
  • L = 680 MM

4 VOE 11006293

  • VOE 11006293 - Крыша

4 VOE 11006293

  • VOE 11006293 - Крыша

5 VOE 13945444

  • VOE 13945444 - Болт

5 VOE 13945444

  • VOE 13945444 - Винт

5A VOE 13946173

  • VOE 13946173 - Винт

5A VOE 13946173

  • VOE 13946173 - Болт

6 VOE 13960141

  • VOE 13960141 - Шайба

6 VOE 13960141

  • VOE 13960141 - Шайба

7 VOE 11104399

  • VOE 11104399 - Шайба резиновая

7 VOE 11104399

  • VOE 11104399 - Шайба резиновая

8 VOE 930428

  • VOE 930428 - Кольцо распорное

8 VOE 930428

  • VOE 930428 - Кольцо распорное

9 VOE 13949867

  • VOE 13949867 - Гайка пружинная

9 VOE 13949867

  • VOE 13949867 - Гайка пружинная

10 VOE 941268

  • VOE 941268 - Пробка (заглушка)
  • OD = 20 MM

10 VOE 941268

  • VOE 941268 - Пробка (заглушка)
  • OD = 20 MM

11 VOE 11057786

  • VOE 11057786 - Пробка (заглушка)

11 VOE 11057786

  • VOE 11057786 - Пробка (заглушка)

12 VOE 11104947

  • VOE 11104947 - Прокладка стекла
  • L = 3100 MM

13 VOE 11164338

  • VOE 11164338 - Пластина пола

13 VOE 11164338

  • VOE 11164338 - Пластина пола

14 VOE 11006473

  • VOE 11006473 - Панель пола

15 VOE 981208

  • VOE 981208 - Винт с внутренним шестигранником

15 VOE 981208

  • VOE 981208 - Болт

16 VOE 11057786

  • VOE 11057786 - Пробка (заглушка)
  • OD = 25
  • 5 MM

16 VOE 11057786

  • VOE 11057786 - Пробка (заглушка)
  • OD = 25
  • 5 MM

17 VOE 11006971

  • VOE 11006971 - Пробка (заглушка)
  • OD = 38 MM

17 VOE 11006971

  • VOE 11006971 - Пробка (заглушка)
  • OD = 38 MM

18 VOE 11006159

  • VOE 11006159 - Люк

18 VOE 11006159

  • VOE 11006159 - Люк

19 VOE 11006162

  • VOE 11006162 - Прокладка

19 VOE 11006162

  • VOE 11006162 - Прокладка

20 VOE 13945408

  • VOE 13945408 - Гайка

20 VOE 13945408

  • VOE 13945408 - Гайка

21 VOE 940284

  • VOE 940284 - Пробка (заглушка)

21 VOE 940284

  • VOE 940284 - Пробка (заглушка)

L220E — другие схемы
