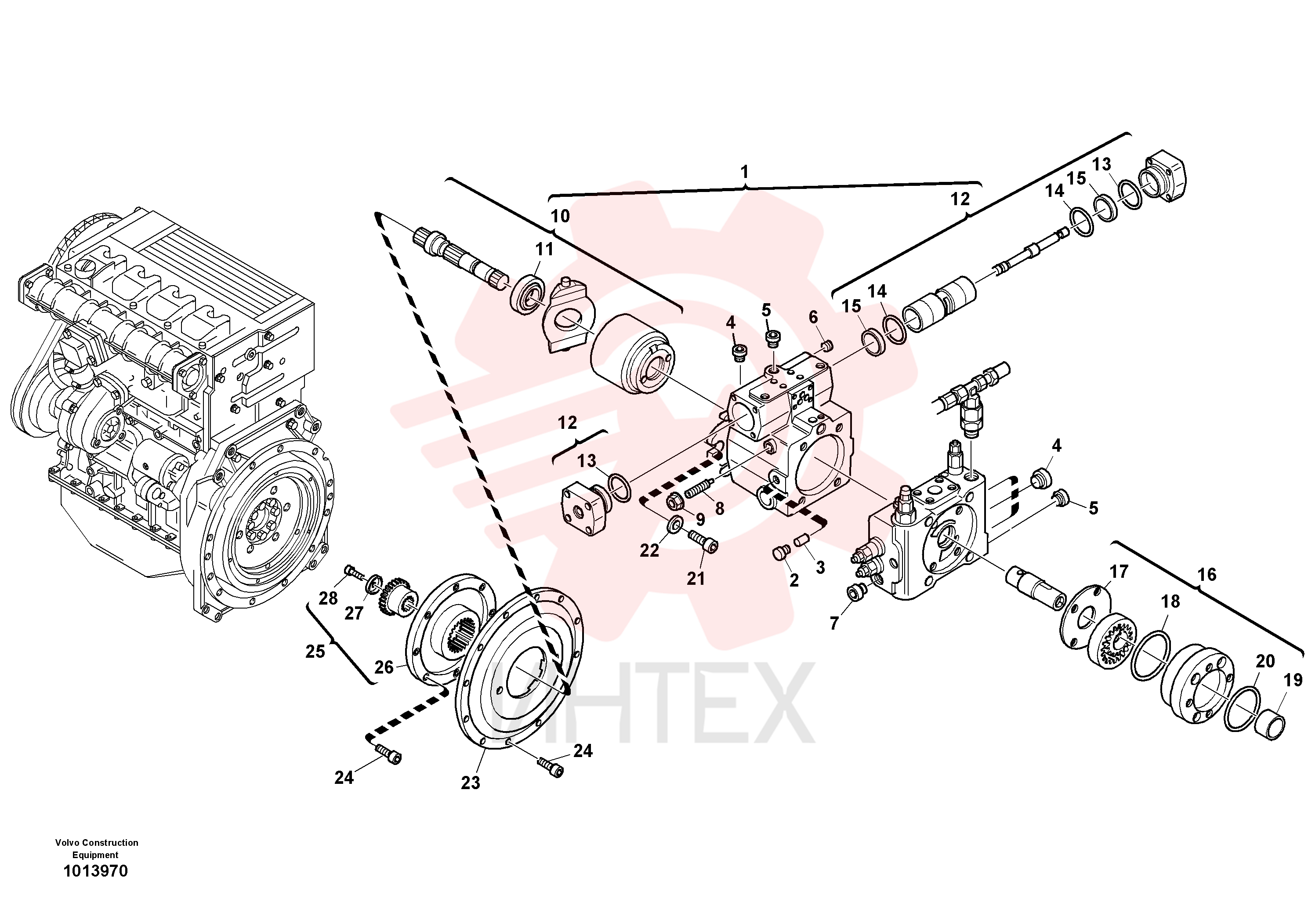

VOE 11308289 Гидронасос (основной насос)

VOE 11308289 Гидронасос (основной насос)

— VOE 11308289

  • VOE 11308289 - Гидронасос (основной насос)

1 VOE 11307152

  • VOE 11307152 - Гидронасос (основной насос)

2 ZM 2265520

  • ZM 2265520 - Пробки
  • M10x1

3 ZM 2903435

  • ZM 2903435 - Палец

4 ZM 2265660

  • ZM 2265660 - Пробки
  • M18x1
  • 5

5 ZM 2265600

  • ZM 2265600 - Пробки
  • M12x1
  • 5

6 ZM 2270310

  • ZM 2270310 - Пробка Contact breaking
  • M6

7 VOE 11708386

  • VOE 11708386 - Винт стопорный
  • M14x1
  • 5

8 ZM 2290221

  • ZM 2290221 - Болт

9 ZM 2270300

  • ZM 2270300 - Гайка
  • M10x1

10 ZM 2906485

  • ZM 2906485 - Шестерня

11 ZM 2290772

  • ZM 2290772 - Подшипник
  • 35x67x21

12 ZM 2906486

  • ZM 2906486 - Наклон

13 VOE 11702198

  • VOE 11702198 - Кольцо уплотнительное (О-кольцо)

14 ZM 2906496

  • ZM 2906496 - Кольцо

15 ZM 2906495

  • ZM 2906495 - Кольцо

16 ZM 2906488

  • ZM 2906488 - Насос

17 VOE 11715189

  • VOE 11715189 - Пластина износостойкая

18 ZM 2902939

  • ZM 2902939 - Кольцо

19 ZM 2903457

  • ZM 2903457 - Втулка подшипника

20 ZM 2161310

  • ZM 2161310 - Кольцо уплотнительное (О-кольцо)
  • 82
  • 28x1
  • 78

21 VOE 984140

  • VOE 984140 - Винт с внутренним шестигранником
  • M16x50

22 VOE 11305062

  • VOE 11305062 - Шайба
  • B18

23 ZM 2817021

  • ZM 2817021 - Фланец соединительный

24 VOE 984079

  • VOE 984079 - Винт с внутренним шестигранником
  • M10x25

24 VOE 984079

  • VOE 984079 - Винт с внутренним шестигранником
  • M10x25

25 VOE 11306537

  • VOE 11306537 - Сцепление

26 ZM 2289709

  • ZM 2289709 - Фланец

27 ZM 2289707

  • ZM 2289707 - Шайба концевая

28 ZM 2289708

  • ZM 2289708 - Болт
  • M10x35
