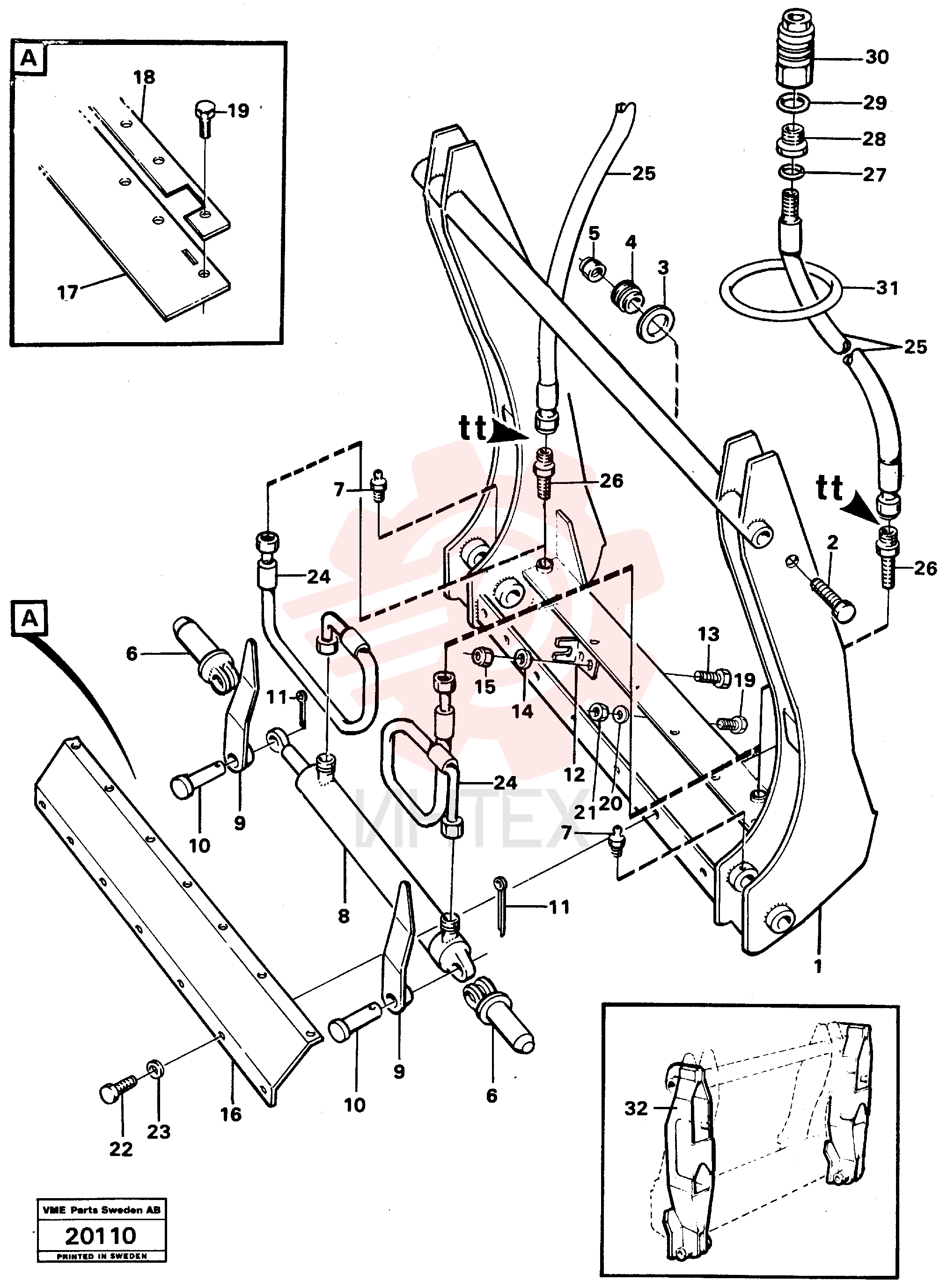

VOE 11005340 Гидроцилиндр (часть 1)

VOE 11005340 Гидроцилиндр (часть 1)

— VOE 11005340

  • VOE 11005340 - Гидроцилиндр

— VOE 11005340

  • VOE 11005340 - Гидроцилиндр

2 VOE 940132

  • VOE 940132 - Винт с шестигранной головкой

2 VOE 940132

  • VOE 940132 - Винт с шестигранной головкой

3 VOE 4885043

  • VOE 4885043 - Шайба

3 VOE 4885043

  • VOE 4885043 - Шайба

4 VOE 4885042

  • VOE 4885042 - Пробка (заглушка)

4 VOE 4885042

  • VOE 4885042 - Пробка (заглушка)

5 VOE 963106

  • VOE 963106 - Гайка стопорная

5 VOE 963106

  • VOE 963106 - Гайка стопорная

6 VOE 4741314

  • VOE 4741314 - Палец

7 VOE 914167

  • VOE 914167 - Ниппель

7 VOE 914167

  • VOE 914167 - Ниппель

8 VOE 4833424

  • VOE 4833424 - Гидроцилиндр

8 VOE 4833424

  • VOE 4833424 - Гидроцилиндр

9 VOE 4741392

  • VOE 4741392 - Рукоять

10 VOE 952771

  • VOE 952771 - Болт

11 VOE 13907860

  • VOE 13907860 - Шплинт

12 VOE 11011654

  • VOE 11011654 - Упор

13 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

13 VOE 13970972

  • VOE 13970972 - Винт с шестигранной головкой

15 VOE 13971084

  • VOE 13971084 - Гайка стопорная

15 VOE 13971084

  • VOE 13971084 - Гайка стопорная

17 VOE 4807682

  • VOE 4807682 - Защита

17 VOE 4807682

  • VOE 4807682 - Защита

19 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

19 VOE 13970947

  • VOE 13970947 - Винт с шестигранной головкой

20 VOE 941908

  • VOE 941908 - Шайба пружинная

20 VOE 941908

  • VOE 941908 - Шайба пружинная

21 VOE 971071

  • VOE 971071 - Гайка шестигранная

21 VOE 971071

  • VOE 971071 - Гайка шестигранная

22 VOE 13973071

  • VOE 13973071 - Винт с шестигранной головкой

22 VOE 13973071

  • VOE 13973071 - Винт с шестигранной головкой

23 VOE 13960143

  • VOE 13960143 - Шайба

23 VOE 13960143

  • VOE 13960143 - Шайба

24 VOE 932282

  • VOE 932282 - Шланг в сборе

24 VOE 932282

  • VOE 932282 - Шланг в сборе

25 VOE 13932732

  • VOE 13932732 - Шланг в сборе

26 VOE 4741736

  • VOE 4741736 - Ниппель

26 VOE 4741736

  • VOE 4741736 - Ниппель

27 VOE 947623

  • VOE 947623 - Прокладка

27 VOE 947623

  • VOE 947623 - Прокладка

28 VOE 963800

  • VOE 963800 - Ниппель

28 VOE 963800

  • VOE 963800 - Ниппель

29 VOE 14013070

  • VOE 14013070 - Шайба уплотнительная

29 VOE 14013070

  • VOE 14013070 - Шайба уплотнительная

30 VOE 11043021

  • VOE 11043021 - Втулка (распорная)

30 VOE 11043021

  • VOE 11043021 - Втулка (распорная)

31 VOE 4850583

  • VOE 4850583 - Кольцо уплотнительное (О-кольцо)

31 VOE 4850583

  • VOE 4850583 - Кольцо уплотнительное (О-кольцо)
