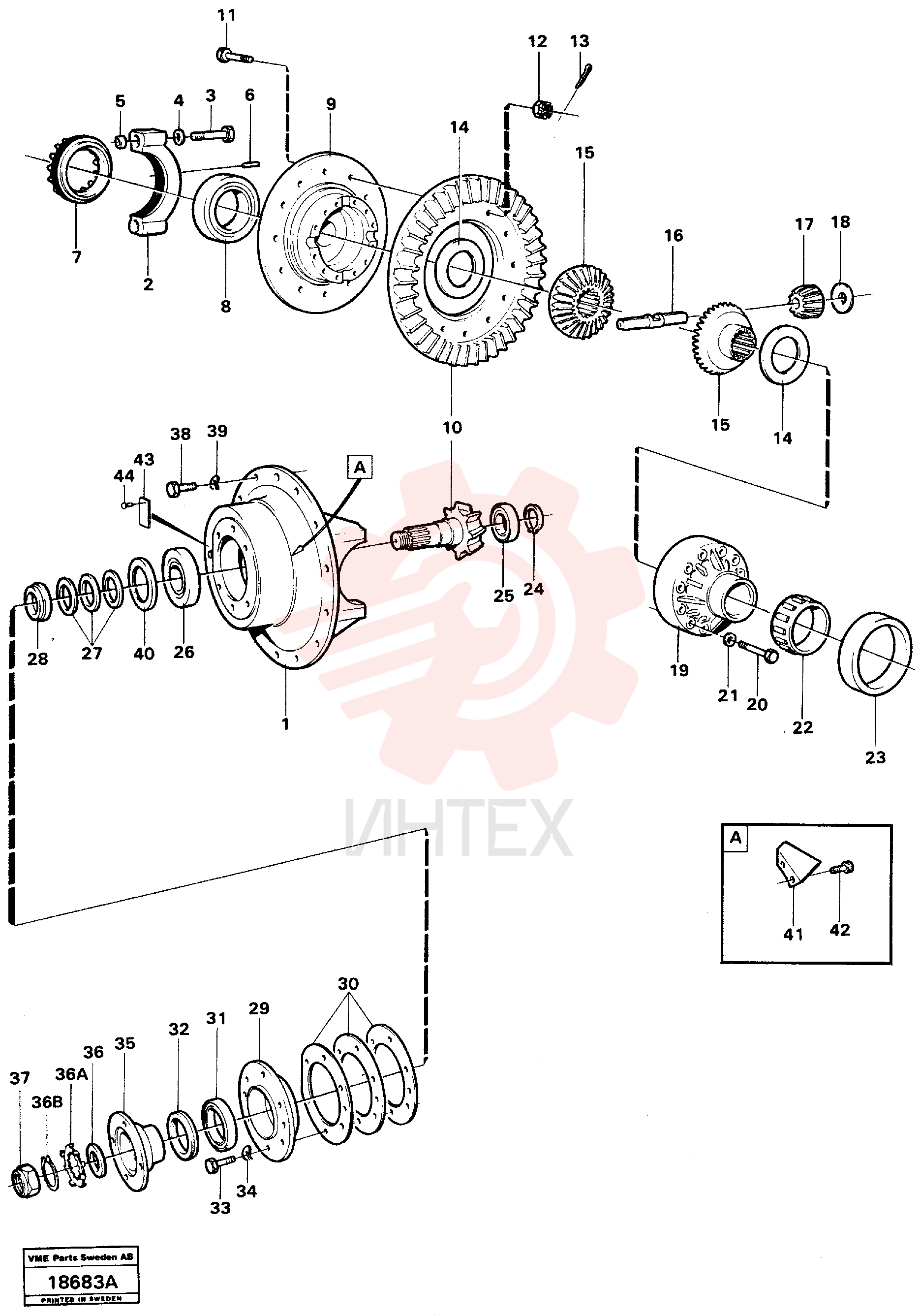

VOE 4870016 Прокладка

VOE 4870016 Прокладка

— VOE 4870016

  • VOE 4870016 - Прокладка
  • THICK=0
  • 10

— VOE 4870016

  • VOE 4870016 - Прокладка
  • THICK=0
  • 10

— VOE 4870418

  • VOE 4870418 - Передача главная
  • Серийный № до 6197

— VOE 4870092

  • VOE 4870092 - Кольцо распорное
  • THICK=3
  • 15

— VOE 4870092

  • VOE 4870092 - Кольцо распорное
  • THICK=3
  • 15

— VOE 13955366

  • VOE 13955366 - Болт
  • L=50
  • FD 9622 -

— VOE 13955366

  • VOE 13955366 - Болт
  • L=50
  • FD 9622 -

— VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=50
  • FD 9622 -

— VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=50
  • FD 9622 -

— VOE 4870585

  • VOE 4870585 - Корпус дифференциала
  • FD 6168 -

— VOE 11034267

  • VOE 11034267 - Передача главная
  • Серийный № 6198 и далее

— VOE 184688

  • VOE 184688 - Подшипник
  • FD 6168 -

— VOE 184688

  • VOE 184688 - Подшипник
  • FD 6168 -

— VOE 4870095

  • VOE 4870095 - Кольцо распорное
  • THICK=3
  • 39

— VOE 4870095

  • VOE 4870095 - Кольцо распорное
  • THICK=3
  • 39

— VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=50
  • FD - 9621

— VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=50
  • FD - 9621

— VOE 4870096

  • VOE 4870096 - Кольцо распорное
  • THICK=3
  • 42

— VOE 4870096

  • VOE 4870096 - Кольцо распорное
  • THICK=3
  • 42

— VOE 4870573

  • VOE 4870573 - Фланец ответный
  • FD 5913 -

— VOE 4870573

  • VOE 4870573 - Фланец ответный
  • FD 5913 -

— VOE 941912

  • VOE 941912 - Шайба пружинная
  • FD - 9621

— VOE 941912

  • VOE 941912 - Шайба пружинная
  • FD - 9621

— VOE 4870093

  • VOE 4870093 - Кольцо распорное
  • THICK=3
  • 21

— VOE 4870093

  • VOE 4870093 - Кольцо распорное
  • THICK=3
  • 21

— VOE 941912

  • VOE 941912 - Шайба пружинная
  • FD 9622 -

— VOE 941912

  • VOE 941912 - Шайба пружинная
  • FD 9622 -

— VOE 955368

  • VOE 955368 - Винт с шестигранной головкой
  • L=60

— VOE 955368

  • VOE 955368 - Винт с шестигранной головкой
  • L=60

— VOE 4870564

  • VOE 4870564 - Гайка
  • FD 5913 -

— VOE 4870564

  • VOE 4870564 - Гайка
  • FD 5913 -

— VOE 4870015

  • VOE 4870015 - Прокладка
  • THICK=0
  • 35

— VOE 4870015

  • VOE 4870015 - Прокладка
  • THICK=0
  • 35

— VOE 4870094

  • VOE 4870094 - Кольцо распорное
  • THICK=3
  • 36

— VOE 4870094

  • VOE 4870094 - Кольцо распорное
  • THICK=3
  • 36

— VOE 4870584

  • VOE 4870584 - Корпус центральный
  • FD 6168 -

— VOE 4870584

  • VOE 4870584 - Корпус центральный
  • FD 6168 -

— VOE 13955900

  • VOE 13955900 - Шайба
  • FD 9622 -

— VOE 13955900

  • VOE 13955900 - Шайба
  • FD 9622 -

1 VOE 4870410

  • VOE 4870410 - Корпус центральный
  • FD - 6167

1 VOE 4870410

  • VOE 4870410 - Корпус центральный
  • FD - 6167

3 VOE 963320

  • VOE 963320 - Винт с шестигранной головкой

3 VOE 963320

  • VOE 963320 - Винт с шестигранной головкой

4 VOE 930845

  • VOE 930845 - Шайба

4 VOE 930845

  • VOE 930845 - Шайба

5 VOE 4717951

  • VOE 4717951 - Втулка направляющая

5 VOE 4717951

  • VOE 4717951 - Втулка направляющая

6 VOE 13951966

  • VOE 13951966 - Штифт пружинный

6 VOE 13951966

  • VOE 13951966 - Штифт пружинный

7 VOE 4717948

  • VOE 4717948 - Гайка регулировочная

7 VOE 4717948

  • VOE 4717948 - Гайка регулировочная

8 VOE 184688

  • VOE 184688 - Подшипник

8 VOE 184688

  • VOE 184688 - Подшипник

9 VOE 4870397

  • VOE 4870397 - Корпус дифференциала

10 VOE 11034738

  • VOE 11034738 - Комплект шестерён привода

10 VOE 11034738

  • VOE 11034738 - Комплект шестерён привода

11 VOE 1673306

  • VOE 1673306 - Болт

11 VOE 1673306

  • VOE 1673306 - Болт

12 VOE 191055

  • VOE 191055 - Гайка

12 VOE 191055

  • VOE 191055 - Гайка

13 VOE 907847

  • VOE 907847 - Шплинт

14 VOE 4870071

  • VOE 4870071 - Шайба износостойкая

14 VOE 4870071

  • VOE 4870071 - Шайба износостойкая

15 VOE 4870191

  • VOE 4870191 - Шестерня полуоси дифференциала

16 VOE 4870190

  • VOE 4870190 - Крестовина

17 VOE 4870192

  • VOE 4870192 - Шестерня полуоси дифференциала

18 VOE 4870189

  • VOE 4870189 - Шайба износостойкая

19 VOE 4870194

  • VOE 4870194 - Корпус дифференциала
  • FD - 6167

20 VOE 13968056

  • VOE 13968056 - Болт

20 VOE 13968056

  • VOE 13968056 - Болт

21 VOE 13955897

  • VOE 13955897 - Шайба

21 VOE 13955897

  • VOE 13955897 - Шайба

22 VOE 11998189

  • VOE 11998189 - Подшипник
  • FD - 6167

22 VOE 11998189

  • VOE 11998189 - Подшипник
  • FD - 6167

23 VOE 11998189

  • VOE 11998189 - Подшипник
  • FD - 6167
  • см. рис. 22

23 VOE 11998189

  • VOE 11998189 - Подшипник
  • FD - 6167
  • см. рис. 22

24 VOE 914462

  • VOE 914462 - Кольцо стопорное

24 VOE 914462

  • VOE 914462 - Кольцо стопорное

25 VOE 184686

  • VOE 184686 - Подшипник

25 VOE 184686

  • VOE 184686 - Подшипник

26 VOE 184687

  • VOE 184687 - Подшипник

26 VOE 184687

  • VOE 184687 - Подшипник

27 VOE 4870091

  • VOE 4870091 - Кольцо распорное
  • THICK=3
  • 12

27 VOE 4870091

  • VOE 4870091 - Кольцо распорное
  • THICK=3
  • 12

28 VOE 4870090

  • VOE 4870090 - Втулка (распорная)

28 VOE 4870090

  • VOE 4870090 - Втулка (распорная)

29 VOE 4870017

  • VOE 4870017 - Втулка пальца подшипниковая

30 VOE 4870014

  • VOE 4870014 - Прокладка
  • THICK=1
  • 0

30 VOE 4870014

  • VOE 4870014 - Прокладка
  • THICK=1
  • 0

31 VOE 7011096

  • VOE 7011096 - Подшипник

31 VOE 7011096

  • VOE 7011096 - Подшипник

32 VOE 4870186

  • VOE 4870186 - Кольцо уплотнительное

32 VOE 4870186

  • VOE 4870186 - Кольцо уплотнительное

33 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

33 VOE 13970970

  • VOE 13970970 - Винт с шестигранной головкой

34 VOE 940280

  • VOE 940280 - Шайба пружинная

34 VOE 940280

  • VOE 940280 - Шайба пружинная

35 VOE 4717949

  • VOE 4717949 - Фланец ответный
  • FD - 5912

35 VOE 4717949

  • VOE 4717949 - Фланец ответный
  • FD - 5912

36 VOE 4717955

  • VOE 4717955 - Шайба

36 VOE 4717955

  • VOE 4717955 - Шайба

36A VOE 4870572

  • VOE 4870572 - Шайба стопорная
  • FD 5913 -

36A VOE 4870572

  • VOE 4870572 - Шайба стопорная
  • FD 5913 -

36B VOE 914472

  • VOE 914472 - Кольцо стопорное
  • FD 5913 -

36B VOE 914472

  • VOE 914472 - Кольцо стопорное
  • FD 5913 -

37 VOE 4717999

  • VOE 4717999 - Гайка стопорная
  • FD - 5912

37 VOE 4717999

  • VOE 4717999 - Гайка стопорная
  • FD - 5912

38 VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=40

38 VOE 955364

  • VOE 955364 - Винт с шестигранной головкой
  • L=40

39 VOE 941912

  • VOE 941912 - Шайба пружинная

39 VOE 941912

  • VOE 941912 - Шайба пружинная

40 VOE 4870325

  • VOE 4870325 - Табличка масла

40 VOE 4870325

  • VOE 4870325 - Табличка масла

42 VOE 942000

  • VOE 942000 - Винт с внутренним шестигранником

42 VOE 942000

  • VOE 942000 - Винт с внутренним шестигранником

44 VOE 950891

  • VOE 950891 - Винт забивной

44 VOE 950891

  • VOE 950891 - Винт забивной
