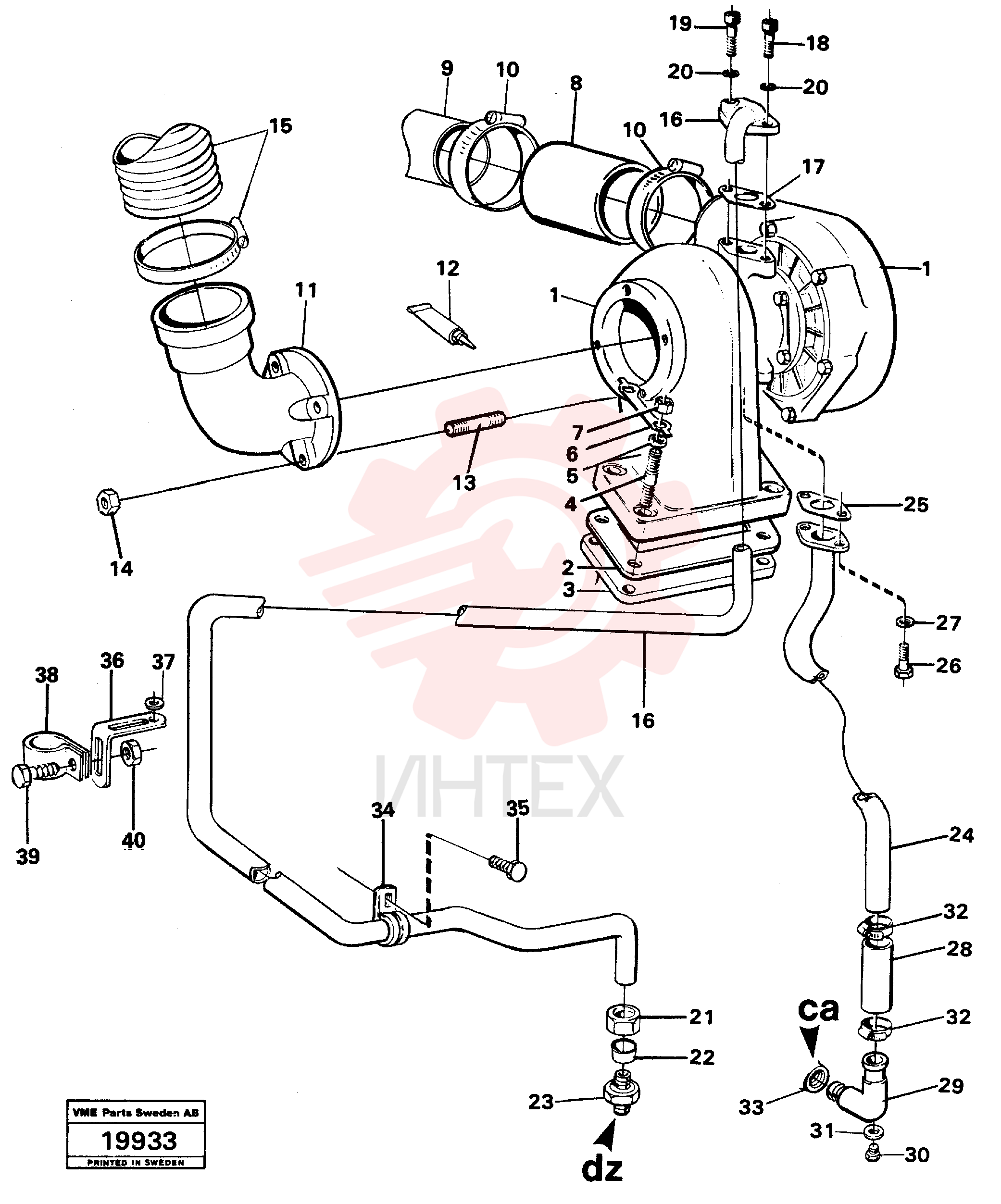

VOE 13924066 Шпилька (часть 1)

VOE 13924066 Шпилька (часть 1)

— VOE 13924066

  • VOE 13924066 - Шпилька
  • L=45

— VOE 4881650

  • VOE 4881650 - Турбокомпрессор (турбина)
  • Двигатель 66110 и далее

— VOE 4881650

  • VOE 4881650 - Турбокомпрессор (турбина)
  • Двигатель 66110 и далее

1 VOE 4881090

  • VOE 4881090 - Турбокомпрессор (турбина)
  • Двигатель - 66109

1 VOE 4881090

  • VOE 4881090 - Турбокомпрессор (турбина)
  • Двигатель - 66109

2 VOE 420618

  • VOE 420618 - Прокладка

2 VOE 420618

  • VOE 420618 - Прокладка

4 VOE 953259

  • VOE 953259 - Шпилька

4 VOE 953259

  • VOE 953259 - Шпилька

5 VOE 13940097

  • VOE 13940097 - Шайба

5 VOE 13940097

  • VOE 13940097 - Шайба

6 VOE 942167

  • VOE 942167 - Шайба стопорная с лапкой

7 VOE 191894

  • VOE 191894 - Гайка

7 VOE 191894

  • VOE 191894 - Гайка

8 VOE 466327

  • VOE 466327 - Шланг

10 VOE 943479

  • VOE 943479 - Хомут шланговый

11 VOE 4804856

  • VOE 4804856 - Труба выхлопная

12 VOE 591247

  • VOE 591247 - Герметик

12 VOE 591247

  • VOE 591247 - Герметик

13 VOE 924060

  • VOE 924060 - Шпилька
  • L=30

14 VOE 946330

  • VOE 946330 - Гайка шестигранная

14 VOE 946330

  • VOE 946330 - Гайка шестигранная

16 VOE 4804888

  • VOE 4804888 - Труба подачи масла

17 VOE 420641

  • VOE 420641 - Прокладка

17 VOE 420641

  • VOE 420641 - Прокладка

18 VOE 959222

  • VOE 959222 - Винт с внутренним шестигранником
  • L=25

19 VOE 959223

  • VOE 959223 - Винт с внутренним шестигранником
  • L=30

20 VOE 13941907

  • VOE 13941907 - Шайба пружинная

20 VOE 13941907

  • VOE 13941907 - Шайба

21 VOE 956984

  • VOE 956984 - Гайка фитинга

22 VOE 956970

  • VOE 956970 - Втулка обжимная

24 VOE 4804670

  • VOE 4804670 - Труба слива масла

25 VOE 420643

  • VOE 420643 - Прокладка

25 VOE 420643

  • VOE 420643 - Прокладка

26 VOE 955297

  • VOE 955297 - Винт с шестигранной головкой

26 VOE 955297

  • VOE 955297 - Винт с шестигранной головкой

27 VOE 13941907

  • VOE 13941907 - Шайба пружинная

27 VOE 13941907

  • VOE 13941907 - Шайба

28 VOE 466328

  • VOE 466328 - Шланг

29 VOE 4804885

  • VOE 4804885 - Ниппель

29 VOE 4804885

  • VOE 4804885 - Ниппель

30 VOE 960628

  • VOE 960628 - Пробка (заглушка)

31 VOE 13947281

  • VOE 13947281 - Прокладка

31 VOE 13947281

  • VOE 13947281 - Прокладка

32 VOE 943473

  • VOE 943473 - Хомут шланговый

32 VOE 943473

  • VOE 943473 - Хомут шланговый

34 VOE 13946834

  • VOE 13946834 - Зажим

34 VOE 13946834

  • VOE 13946834 - Зажим

35 VOE 940113

  • VOE 940113 - Болт

35 VOE 940113

  • VOE 940113 - Винт с шестигранной головкой

36 VOE 843711

  • VOE 843711 - 843711

37 VOE 13955900

  • VOE 13955900 - Шайба

37 VOE 13955900

  • VOE 13955900 - Шайба

38 VOE 7190635

  • VOE 7190635 - Зажим

39 VOE 955513

  • VOE 955513 - Винт с шестигранной головкой

39 VOE 955513

  • VOE 955513 - Винт с шестигранной головкой

40 VOE 955825

  • VOE 955825 - Гайка шестигранная

40 VOE 955825

  • VOE 955825 - Гайка
