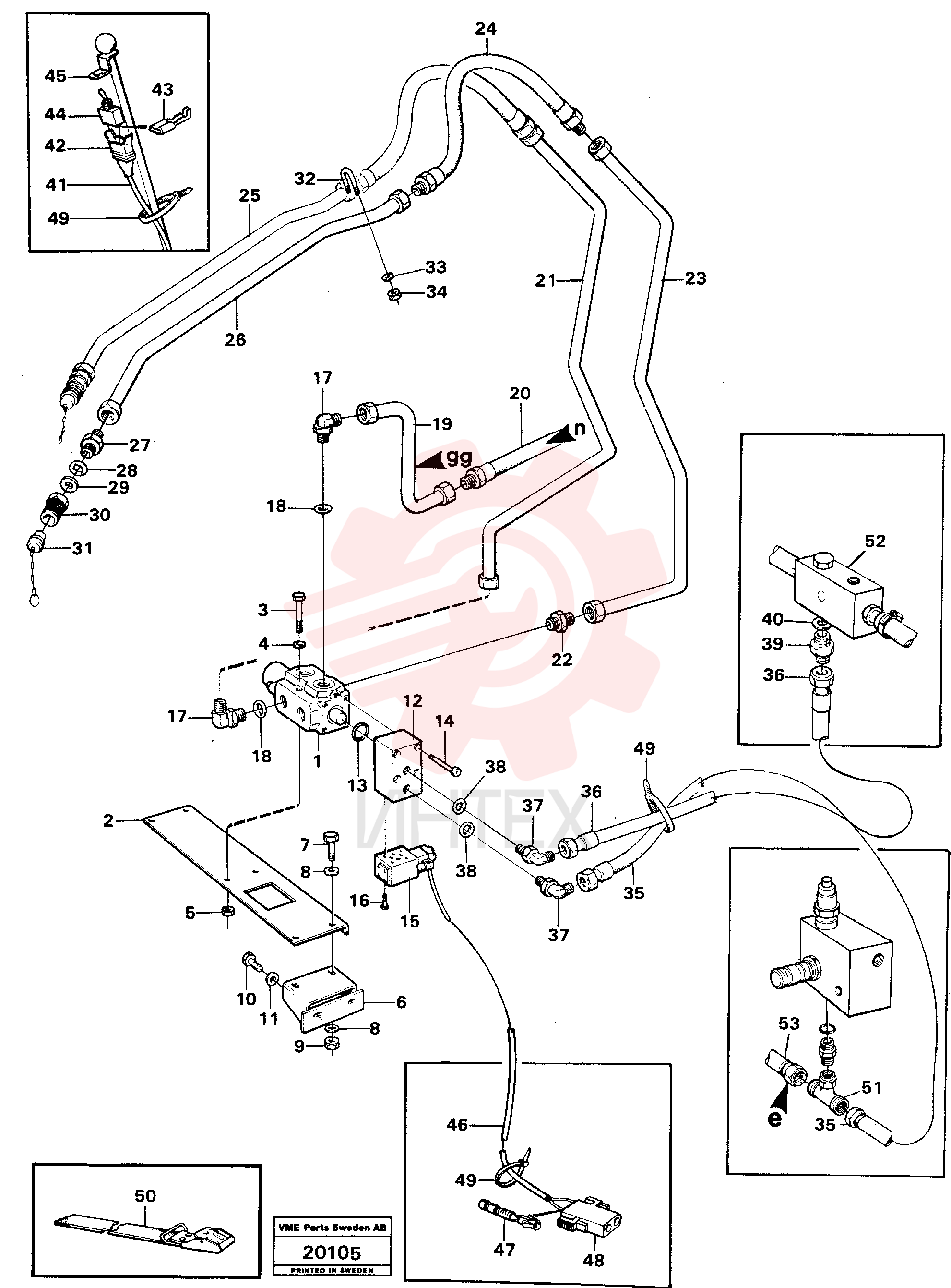

VOE 4947681 Трубка (часть 2)

VOE 4947681 Трубка (часть 2)

— VOE 4947681

  • VOE 4947681 - Трубка
  • Левый

— VOE 11008850

  • VOE 11008850 - Клапан встроенный в сборе

— VOE 11008850

  • VOE 11008850 - Клапан встроенный в сборе

— VOE 4947667

  • VOE 4947667 - Трубка
  • Левый

— VOE 11008731

  • VOE 11008731 - Клапан

— VOE 11008731

  • VOE 11008731 - Клапан встроенный в сборе

— VOE 11003360

  • VOE 11003360 - Клапан

— VOE 11003360

  • VOE 11003360 - Клапан

— VOE 4947406

  • VOE 4947406 - Трубка
  • Левый

— VOE 4881721

  • VOE 4881721 - Кольцо уплотнительное (О-кольцо)
  • ID=8

— VOE 4881721

  • VOE 4881721 - Кольцо уплотнительное (О-кольцо)
  • ID=8

— VOE 4881720

  • VOE 4881720 - Кольцо уплотнительное (О-кольцо)
  • ID=6
  • 5

— VOE 4881720

  • VOE 4881720 - Кольцо уплотнительное (О-кольцо)
  • ID=6
  • 5

1 VOE 4881233

  • VOE 4881233 - Клапан

1 VOE 4881233

  • VOE 4881233 - Клапан гидравлический

3 VOE 970960

  • VOE 970960 - Винт с шестигранной головкой

4 VOE 976945

  • VOE 976945 - Шайба

4 VOE 976945

  • VOE 976945 - Шайба

5 VOE 971071

  • VOE 971071 - Гайка шестигранная

5 VOE 971071

  • VOE 971071 - Гайка шестигранная

7 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

7 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

8 VOE 976945

  • VOE 976945 - Шайба

8 VOE 976945

  • VOE 976945 - Шайба

9 VOE 971071

  • VOE 971071 - Гайка шестигранная

9 VOE 971071

  • VOE 971071 - Гайка шестигранная

10 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

10 VOE 13970948

  • VOE 13970948 - Винт с шестигранной головкой

11 VOE 13960143

  • VOE 13960143 - Шайба

11 VOE 13960143

  • VOE 13960143 - Шайба

12 VOE 4947563

  • VOE 4947563 - Корпус клапана

13 VOE 942986

  • VOE 942986 - Кольцо уплотнительное (О-кольцо)

13 VOE 942986

  • VOE 942986 - Кольцо уплотнительное (О-кольцо)

14 VOE 956587

  • VOE 956587 - Болт

15 VOE 4787242

  • VOE 4787242 - Клапан встроенный в сборе

15 VOE 4787242

  • VOE 4787242 - Клапан

16 VOE 959193

  • VOE 959193 - Винт с внутренним шестигранником

16 VOE 959193

  • VOE 959193 - Винт с внутренним шестигранником

17 VOE 4821781

  • VOE 4821781 - Сцепление

18 VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

18 VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

19 VOE 4947404

  • VOE 4947404 - Трубка
  • Правый

21 VOE 4947682

  • VOE 4947682 - Трубка
  • Правый

22 VOE 4821833

  • VOE 4821833 - Ниппель

22 VOE 4821833

  • VOE 4821833 - Ниппель

23 VOE 4947669

  • VOE 4947669 - Трубка
  • Правый

24 VOE 932488

  • VOE 932488 - Шланг в сборе

26 VOE 4947687

  • VOE 4947687 - Трубка

27 VOE 931228

  • VOE 931228 - Ниппель

27 VOE 931228

  • VOE 931228 - Ниппель

28 VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

28 VOE 931212

  • VOE 931212 - Кольцо уплотнительное (О-кольцо)

29 VOE 931219

  • VOE 931219 - Кольцо опорное

29 VOE 931219

  • VOE 931219 - Кольцо опорное

30 VOE 11043022

  • VOE 11043022 - Ниппель

30 VOE 11043022

  • VOE 11043022 - Ниппель

31 VOE 11147586

  • VOE 11147586 - Крышка пылезащитная

31 VOE 11147586

  • VOE 11147586 - Крышка пылезащитная

32 VOE 4739984

  • VOE 4739984 - Зажим

32 VOE 4739984

  • VOE 4739984 - Зажим

33 VOE 13955894

  • VOE 13955894 - Шайба

33 VOE 13955894

  • VOE 13955894 - Шайба

34 VOE 963106

  • VOE 963106 - Гайка стопорная

34 VOE 963106

  • VOE 963106 - Гайка стопорная

35 VOE 13932711

  • VOE 13932711 - Шланг в сборе
  • L=2600

36 VOE 13932713

  • VOE 13932713 - Шланг в сборе
  • L=900

36 VOE 13932713

  • VOE 13932713 - Шланг в сборе
  • L=900

37 VOE 957030

  • VOE 957030 - Ниппель

37 VOE 957030

  • VOE 957030 - Ниппель

38 VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

38 VOE 958225

  • VOE 958225 - Кольцо уплотнительное (О-кольцо)

39 VOE 13963958

  • VOE 13963958 - Ниппель

39 VOE 13963958

  • VOE 13963958 - Ниппель

40 VOE 14013067

  • VOE 14013067 - Шайба уплотнительная

40 VOE 14013067

  • VOE 14013067 - Шайба уплотнительная

42 VOE 945783

  • VOE 945783 - Крышка корпуса

43 VOE 949211

  • VOE 949211 - Клемма кабельная

43 VOE 949211

  • VOE 949211 - Клемма кабельная

44 VOE 4786696

  • VOE 4786696 - Переключатель

45 VOE 4850338

  • VOE 4850338 - Тарелка клапана

46 VOE 11002451

  • VOE 11002451 - 11002451

47 VOE 965822

  • VOE 965822 - Клемма кабельная

47 VOE 965822

  • VOE 965822 - Клемма кабельная

48 VOE 13948996

  • VOE 13948996 - Изолятор

48 VOE 13948996

  • VOE 13948996 - Изолятор

49 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

49 VOE 4881440

  • VOE 4881440 - Стяжка кабельная

50 VOE 11104606

  • VOE 11104606 - Лента крепежная

50 VOE 11104606

  • VOE 11104606 - Лента крепежная
