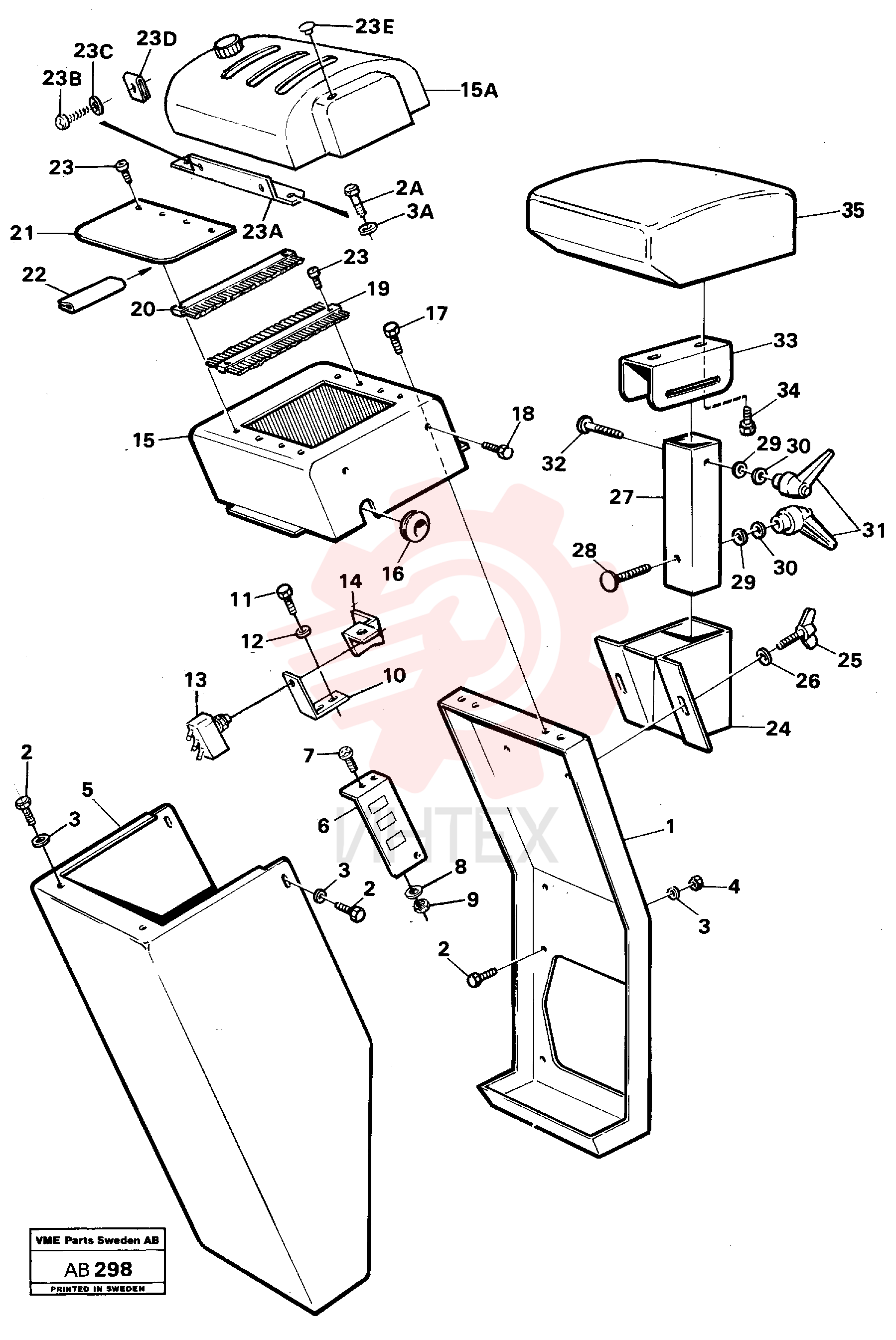

VOE 955297 Винт с шестигранной головкой (часть 2)

VOE 955297 Винт с шестигранной головкой (часть 2)

— VOE 955297

  • VOE 955297 - Винт с шестигранной головкой
  • L=25. кабина - 9866

— VOE 955297

  • VOE 955297 - Винт с шестигранной головкой
  • L=25. кабина - 9866

— VOE 976944

  • VOE 976944 - Шайба
  • Кабина 9867 и далее

— VOE 976944

  • VOE 976944 - Шайба
  • Кабина 9867 и далее

— VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина 9867 и далее

— VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина 9867 и далее

— VOE 956079

  • VOE 956079 - Винт с крестообразным шлицем
  • L=20

— VOE 956079

  • VOE 956079 - Винт с крестообразным шлицем
  • L=20

— VOE 11990010

  • VOE 11990010 - Подлокотник

— VOE 13955294

  • VOE 13955294 - Болт
  • L=16. кабина 9867 -

— VOE 13955294

  • VOE 13955294 - Болт
  • L=16. кабина 9867 -

1 VOE 4948478

  • VOE 4948478 - Пластина крепежная

2 VOE 13955294

  • VOE 13955294 - Болт
  • L=16. кабина - 9866

2 VOE 13955294

  • VOE 13955294 - Болт
  • L=16. кабина - 9866

2A VOE 13955294

  • VOE 13955294 - Болт
  • Кабина 9867 и далее

2A VOE 13955294

  • VOE 13955294 - Болт
  • Кабина 9867 и далее

3 VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина - 9866

3 VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина - 9866

3A VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина 9867 и далее

3A VOE 13955894

  • VOE 13955894 - Шайба
  • Кабина 9867 и далее

4 VOE 946036

  • VOE 946036 - Гайка стопорная
  • Кабина - 9866

4 VOE 946036

  • VOE 946036 - Гайка стопорная
  • Кабина - 9866

5 VOE 4948335

  • VOE 4948335 - Крышка

6 VOE 4948455

  • VOE 4948455 - Пластина

7 VOE 956076

  • VOE 956076 - Винт с крестообразным шлицем
  • L=12

7 VOE 956076

  • VOE 956076 - Винт с крестообразным шлицем
  • L=12

8 VOE 13940090

  • VOE 13940090 - Шайба

8 VOE 13940090

  • VOE 13940090 - Шайба

9 VOE 955780

  • VOE 955780 - Гайка шестигранная

9 VOE 955780

  • VOE 955780 - Гайка шестигранная

10 VOE 4898338

  • VOE 4898338 - Пластина

10 VOE 4898338

  • VOE 4898338 - Пластина

11 VOE 13955271

  • VOE 13955271 - Болт

11 VOE 13955271

  • VOE 13955271 - Болт

12 VOE 955892

  • VOE 955892 - Шайба

12 VOE 955892

  • VOE 955892 - Шайба

13 VOE 4787427

  • VOE 4787427 - Микровыключатель

13 VOE 4787427

  • VOE 4787427 - Микровыключатель

14 VOE 4898337

  • VOE 4898337 - Пластина

14 VOE 4898337

  • VOE 4898337 - Пластина

15 VOE 4898339

  • VOE 4898339 - Кожух
  • Кабина - 9866

15A VOE 11005868

  • VOE 11005868 - Крышка
  • Кабина 9867 и далее

16 VOE 941268

  • VOE 941268 - Пробка (заглушка)
  • Кабина - 9866

16 VOE 941268

  • VOE 941268 - Пробка (заглушка)
  • Кабина - 9866

17 VOE 13955294

  • VOE 13955294 - Болт
  • Кабина - 9866

17 VOE 13955294

  • VOE 13955294 - Болт
  • Кабина - 9866

18 VOE 947360

  • VOE 947360 - Болт
  • Кабина - 9866

18 VOE 947360

  • VOE 947360 - Винт с крестообразным шлицем
  • Кабина - 9866

19 VOE 4898518

  • VOE 4898518 - Щетки
  • Кабина - 9866

20 VOE 4898519

  • VOE 4898519 - Щетки
  • Кабина - 9866

21 VOE 4898556

  • VOE 4898556 - Пластина
  • Кабина - 9866

22 VOE 4786031

  • VOE 4786031 - Профиль каркаса
  • L=64: кабина - 9866

22 VOE 4786031

  • VOE 4786031 - Профиль каркаса
  • L=64: кабина - 9866

23 VOE 13949963

  • VOE 13949963 - Болт
  • Кабина - 9866

23 VOE 13949963

  • VOE 13949963 - Болт
  • Кабина - 9866

23A VOE 11005854

  • VOE 11005854 - Крепление
  • Кабина 9867 и далее

23B VOE 13947361

  • VOE 13947361 - Болт
  • Кабина 9867 и далее

23B VOE 13947361

  • VOE 13947361 - Болт
  • Кабина 9867 и далее

23D VOE 949921

  • VOE 949921 - Гайка пружинная
  • Кабина 9867 и далее

23D VOE 949921

  • VOE 949921 - Гайка пружинная
  • Кабина 9867 и далее

23E VOE 11000245

  • VOE 11000245 - Пробка (заглушка)
  • Кабина 9867 и далее

24 VOE 11005906

  • VOE 11005906 - Кронштейн

25 VOE 13965047

  • VOE 13965047 - Винт-барашек

26 VOE 13955894

  • VOE 13955894 - Шайба

26 VOE 13955894

  • VOE 13955894 - Шайба

27 VOE 4898361

  • VOE 4898361 - Трубка

28 VOE 965650

  • VOE 965650 - Винт с квадратным подголовком

29 VOE 13955894

  • VOE 13955894 - Шайба

29 VOE 13955894

  • VOE 13955894 - Шайба

30 VOE 13941907

  • VOE 13941907 - Шайба пружинная

30 VOE 13941907

  • VOE 13941907 - Шайба

31 VOE 11104695

  • VOE 11104695 - Рычаг стопорный

31 VOE 11104695

  • VOE 11104695 - Рычаг стопорный

32 VOE 955302

  • VOE 955302 - Винт с шестигранной головкой

32 VOE 955302

  • VOE 955302 - Винт с шестигранной головкой

33 VOE 11007052

  • VOE 11007052 - 11007052

34 VOE 13955294

  • VOE 13955294 - Болт

34 VOE 13955294

  • VOE 13955294 - Болт

35 VOE 4937914

  • VOE 4937914 - Опора

35 VOE 4937914

  • VOE 4937914 - Опора
